5. CARATTERISTICHE E DATI TECNICI
5.1 Dimensioni, attacchi e componenti principali

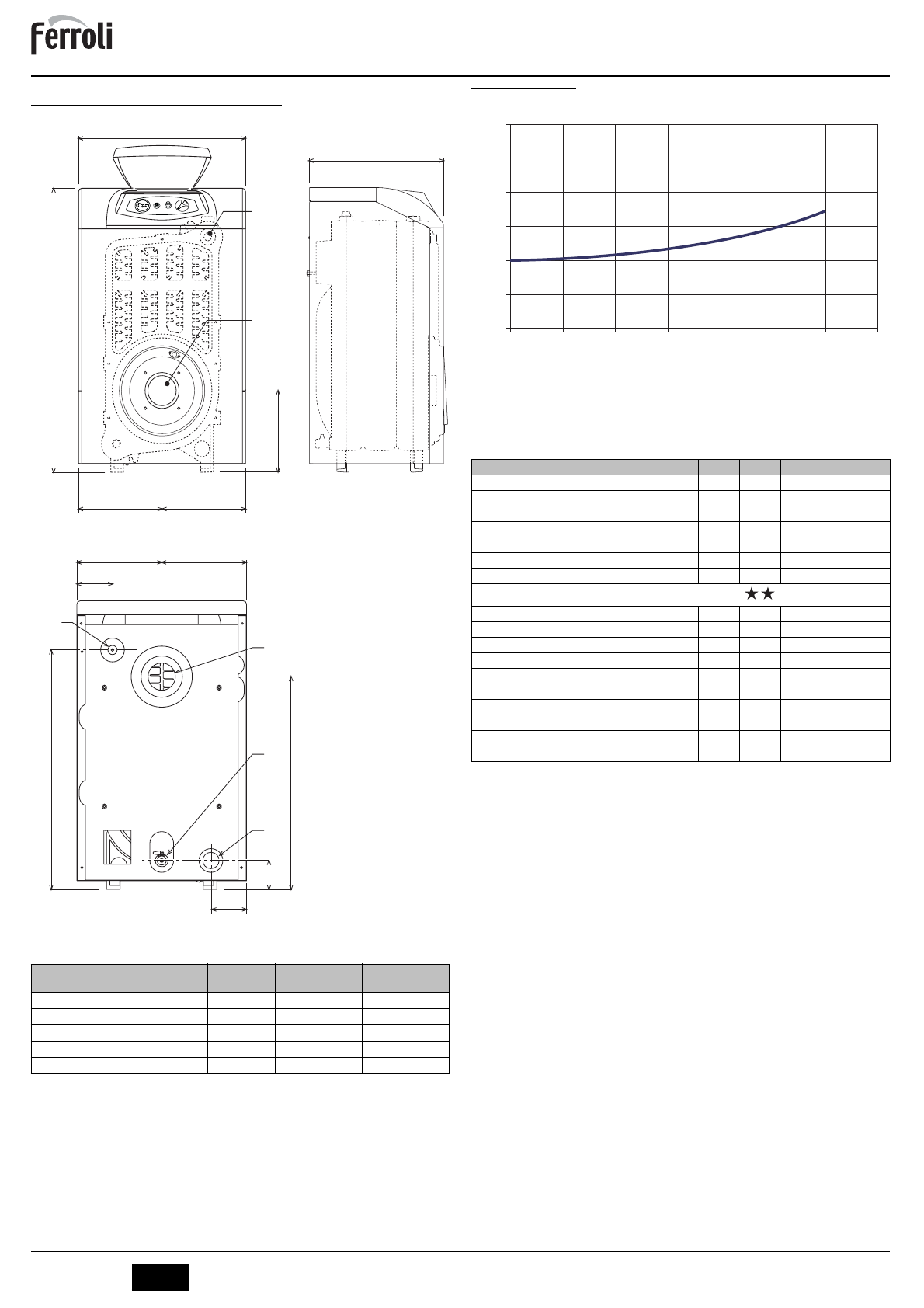

fig. 5 - Dimensionale, attacchi e componenti principali
a1
Mandata impianto - 1” 1/2”
a2
Ritorno impianto - 1” 1/2”
a3
Scarico impianto di riscaldamento - 1/2”
a4
Attacco camino
a5
Attacco bruciatore
34
Bulbo temperatura riscaldamento e sicurezza
5.2 Perdita di carico
Perdita di carico lato acqua
fig. 6 - Perdite di carico
A
mbar
B
Portata l/h
5.3 Tabella dati tecnici
Modello
C
mm
a4
Ø mm
a5
Ø mm
ATLAS 32
400
120÷130
115
ATLAS 47
500
120÷130
115
ATLAS 62
600
120÷130
115
ATLAS 78
700
120÷130
115
ATLAS 95
800
120÷130
115
500
C
850
245
250
250
250
250
626
705
105
a1
a2
a3
a4
85
105
34
a5
Modello
ATLAS 32 ATLAS 47 ATLAS 62 ATLAS 78 ATLAS 95
Numero elementi
n°
3
4
5
6
7
Portata termica max
kW
34.9
51.6
67.7
85.6
103.2
(Q)
Portata termica min
kW
17.0
34.3
45.8
59.0
70.8
(Q)
Potenza termica max riscaldamento
kW
32
47
62
78
95
(P)
Potenza termica min riscaldamento
kW
16
32
43
55
66
(P)
Rendimento Pmax (80-60°C)
%
91.7
91.1
91.5
91.1
92
Rendimento 30%
%
94.3
93.5
94.0
93.5
93.8
Classe efficienza direttiva 92/42 EEC
Pressione max esercizio riscaldamento
bar
6
6
6
6
6
(PMS)
Pressione min esercizio riscaldamento
bar
0.8
0.8
0.8
0.8
0.8
Temperatura max riscaldamento
°C
95
95
95
95
95
(tmax)
Contenuto acqua riscaldamento
l
18
23
28
33
38
Grado protezione
IP
X0D
X0D
X0D
X0D
X0D
Tensione di alimentazione
V/Hz
230/50
230/50
230/50
230/50
230/50
Peso a vuoto
kg
127
166
205
244
283
Lunghezza camera di combustione
mm
350
450
550
650
750
Diametro camera di combustione
mm
300
300
300
300
300
Perdita di carico lato fumi
mbar
0.2
0.27
0.4
0.4
0.63
0
10
20
30
40
50
60
2000
2500
3000
3500
4000
4500
5000
5500
B
A
