41

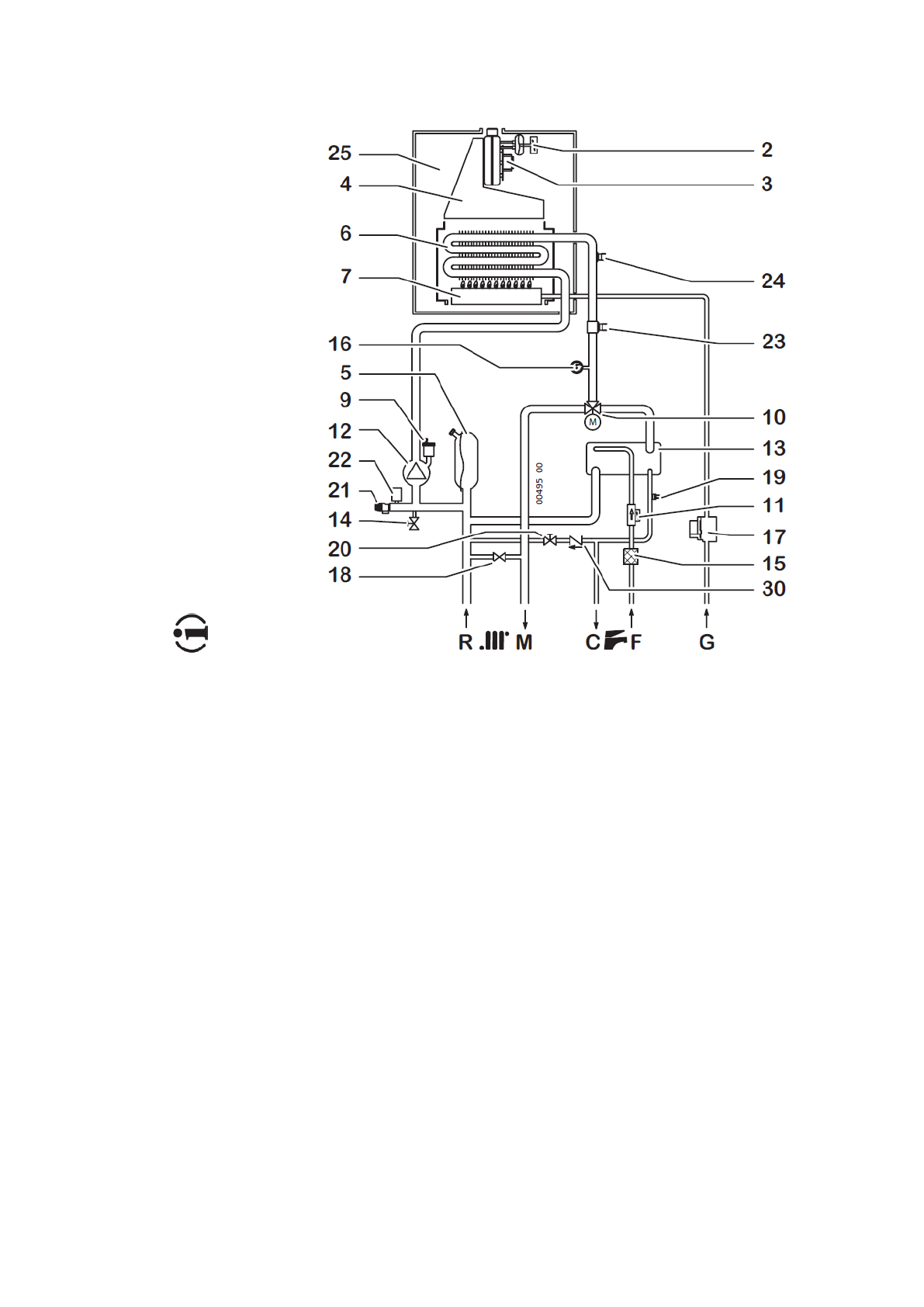

Гидравлическая схема
Э
та диаграм
ма
предн
азн
ачена
т
о
ль
ко
для
инф
о
р
м
аци
и.
Чт
о
бы
вы
по
лн
ит
ь
ги
д
р
авл
ичес
ко
е
со
единен
ие
к
о
тла,
с
м.
р
азд
ел
"Р
азм
еры
и
со
единен
ия
"
и
"
П
о
зи
ци
о
нир
о
ван
и
е
и
к
р
епл
ен
ие
".
2.
Реле дымовых газов (пресcостат);
3.
Вентилятор;
4.
Дымосборная камера;
5.
Расширительный бак;
6.
Первичный теплообменник;
7.
Горелка;
9.
Автоматический воздушный клапан
(отопление, встроен в насос);
10.
Мотор 3-х ходового клапана;
11.
Реле протока ГВС;
12.
Циркуляционный насос;
13.
Теплообменник ГВС;
14.
Сливной кран;
15.
Фильтр на входе ХВС;
16.
Манометр СО;
17.
Газовый клапан;
18. By-
pass СО (встроен в
гидравлическую группу 3-х ходового
клапана);
19.
Датчик температуры ГВС;
20.
Кран наполнения СО;
21.
Предохранительный клапан 3 Бар;
22.
Реле минимального давления воды;
23.
Датчик температуры контура
отопления;
24.
Предохранительный термостат котла
(подача);
25.
Закрытая камера сгорания.
30. Обратный клапан
R
Возврат системы
M
Подача системы
C
Выход горячей воды
F
Вход холодной воды
G
Вход газа
