23

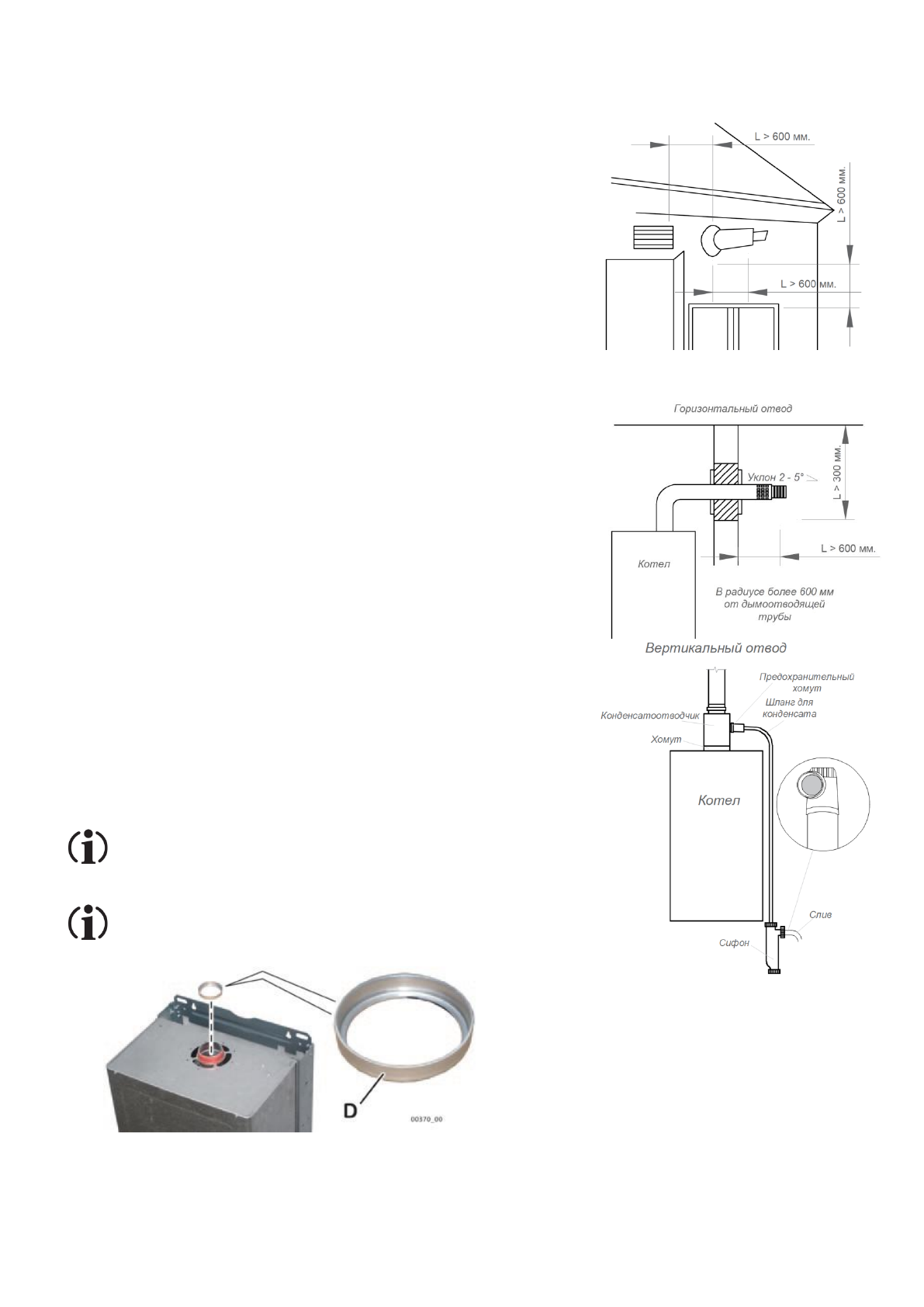

Подсоединение к дымоходу

Общие рекомендации

В помещениях, где установлены котлы с закрытой камерой сгорания следует
предусматривать общеобменную вентиляцию по расчету, но не менее 3-х
кратного обмена в 1 ч.

Для обеспечения функциональности и эффективности аппарата необходимо
предусмотреть для каналов воздухозабора и дымоудаления, на
горизонтальных участках уклон в сторону от котла на 2%-5% (см. рисунок).

На вертикальных участках необходимо использовать устройства для сбора и
удаления конденсата.

Системы воздухозабора и дымоудаления должны защищаться от попадания на них веществ из
атмосферы.

Патрубок дымоотвода должен соединяться с дымоходом перпендикулярно оси
дымохода и не выступать внутрь дымохода.

Строго соблюдайте предписания действующих норм и законов.

Принимать во внимание мин. и макс. расстояния описанные в параграфе «Виды
систем дымоудаления и воздухозабора».

Эффективная и безопасная работа котла гарантируется только в случае
использования оригинальных дымоотводов и воздуховодов, предназначенных
для котлов с закрытой камерой сгорания.

Диафрагма для коротких систем

В зависимости от длины дымоотвода может быть необходима установка
специальной дроссельной диафрагмы на патрубок дымоудаления котла.
Необходимая диафрагма входит в комплект котла. Инструкции по
использованию диафрагмы (и по соответствующему диаметру, при заказе
специальной диафрагмы) указаны в параграфе «Виды систем дымоудаления и
воздухозабора», в зависимости от типа и длины системы.

Сверьтесь с таблицами, рассчитайте эквивалентную линейную длину
с учётом каждого дополнительного колена (исключая уже
изображённые на рисунке). При необходимости, установите
диафрагму D, как указано на рисунке.

Соблюдайте нормативные предписания по установке отводов.
