18

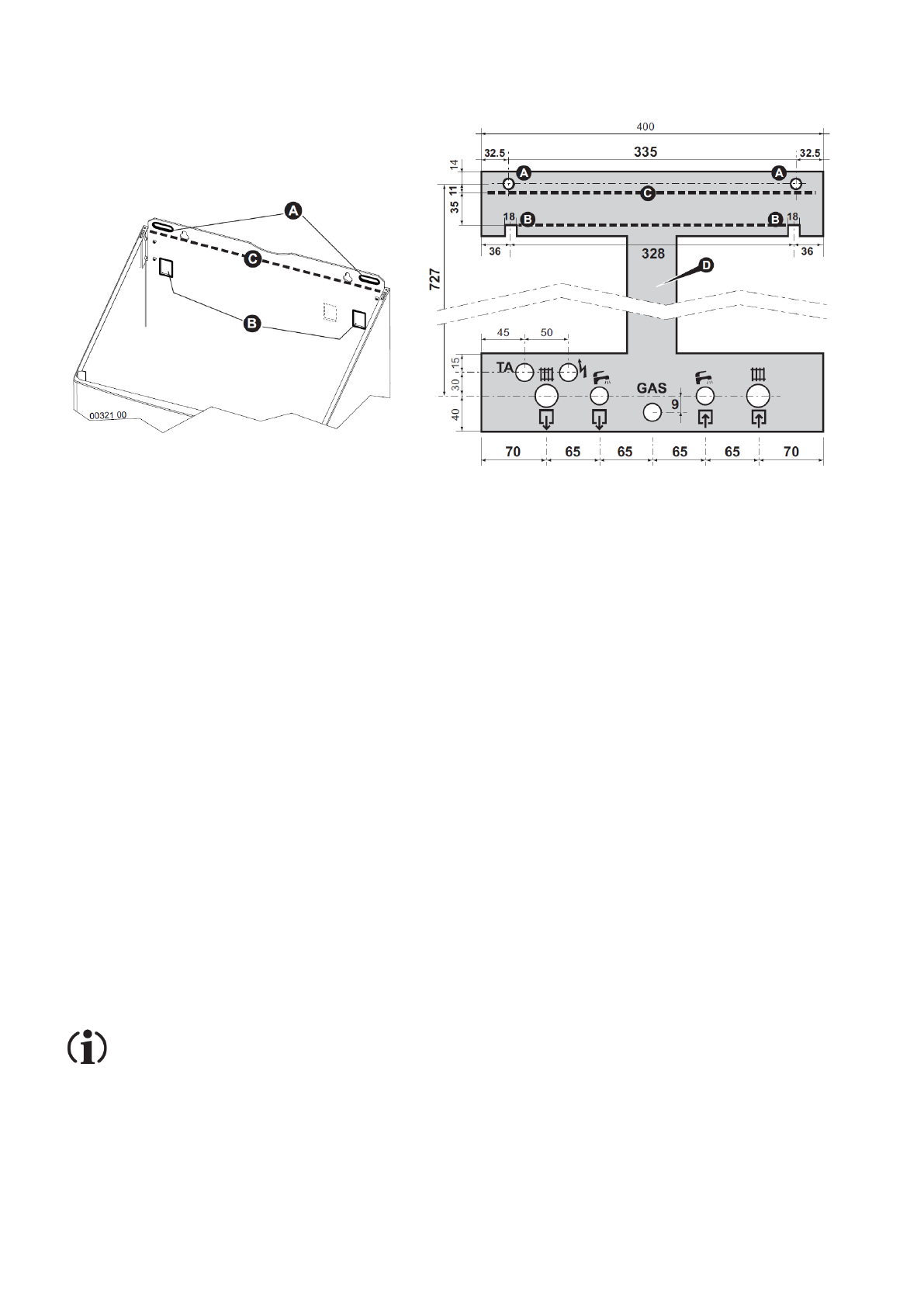

Позиционирование и навеска котла
Примечание:
Как дополнительная опция предлагается специальный бумажный шаблон одноразового использования
(D
на рисунке), облегчающий позиционирование точек крепления. Если не используется бумажный шаблон
одноразового использования и / или оригинальный Комплект подсоединения, о позиции гидравлических подключений
котла можно прочитать в параграфе «Габаритные и присоединительные размеры».
Для навески котла выберите его месторасположение таким образом, чтобы от боковых и нижних поверхностей
котла было достаточно места для проведения сервисных работ: не менее 50 мм от боковых поверхностей и не
менее 300 мм от нижней части котла.
Точки фиксирования/навески котла необходимо выбрать из вариантов А или В, в зависимости от используемых
фиксирующих элементов или возможно уже существующих (открытые крюки, винтовые дюбеля и т.д).
Если используете бумажный шаблон, приложите его к стене, используя те же фиксирующие элементы и
отверстия А или В, предназначенные для котла.
Разместить трубы системы отопления, холодной, горячей воды и газа, электрические соединения так, чтобы
они проходили через отверстия металлического шаблона или с соблюдением размеров, указанных на рисунке
или в параграфе «Габаритные и присоединительные размеры». Верхняя кромка котла, используемая как
отправная точка для размеров согласно параграфа «Виды систем дымоудаления и воздухозабора»,
соответствует штриховой линии С на рисунке.
Удалите металлический шаблон (если он есть) и повесьте котел на фиксирующие элементы, используя
выбранные отверстия А или В.
Удалите пластиковые заглушки гидравлических фитингов котла.
Затем осуществите гидравлические подключения, подключения газа, электропитания и электрических
компонентов, подключения системы дымоудаления и воздухозабора, следуя инструкциям в соответствующих
параграфах.
Соединения котла спроектированы для выполнения подключений с использованием прокладки надлежащих
размеров из материалов, которые гарантируют надежную фиксацию без излишнего затягивания. Для
уплотнения не рекомендуется использование пакли, тефлона и других подобного рода материалов.
