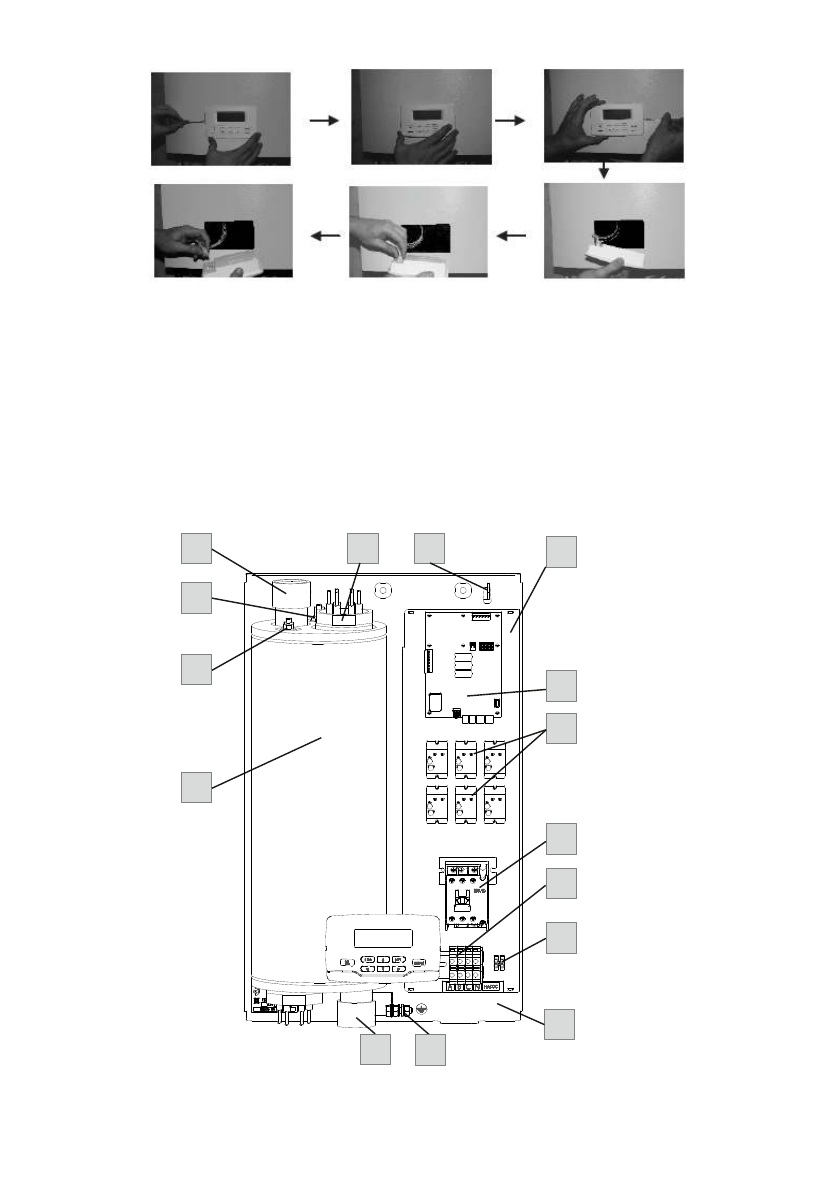

Порядок извлечения блока управления показан на рис. 2.; Рисунок 2. Порядок извлечения блока управления.; Вид прибора со снятым кожухом в исполнениях ЭВАН; Рисунок 3. Прибор ЭВАН - Эван PRACTIC-9 - Инструкция по эксплуатации - Страница 8

- 8 -

Порядок извлечения блока управления показан на рис. 2.

Рисунок 2. Порядок извлечения блока управления.

С помощью тонкой шлицевой отвертки следует отжать защёлки, выдвинуть блок

управления из окна и, нажав на фиксатор разъема соединительного кабеля, отсоединить
его от блока управления. После этого отвернуть самонарезающие винты (3) с нижней и
верхней поверхностей кожуха, и снять кожух.

Сборка  изделия  после  подключения  или  обслуживания  состоит  из  установки  и

фиксации  кожуха при  помощи самонарезающих винтов,  подключения  кабеля к блоку
управления и его последующей установки в окно с небольшим усилием.

5.8

Вид  прибора  со  снятым  кожухом  в  исполнениях  ЭВАН

PRACTIC

  -3  ...  -28

показан на рисунке 3 на примере исполнений ЭВАН

PRACTIC

 -18 ... -28.

Рисунок 3. Прибор ЭВАН

 PRACTIC - 18

 ...

-28

 со снятым кожухом.
