- 15 -

6.

1

.

5

Перед  монтажом  прибора  проверьте  правильность  и  качество  монтажа

системы отопления.

Автономная система отопления должна содержать:
- прибор ЭВАН

PRACTIC

;

- отопительные приборы (радиаторы);
- циркуляционный насос;
- мембранный расширительный бак (экспанзомат);
- кран сливной;
- манометр;

2

- предохранительный клапан на давление до 0,4 МПа (4 кг/см );
- автоматический воздухоотводчик.

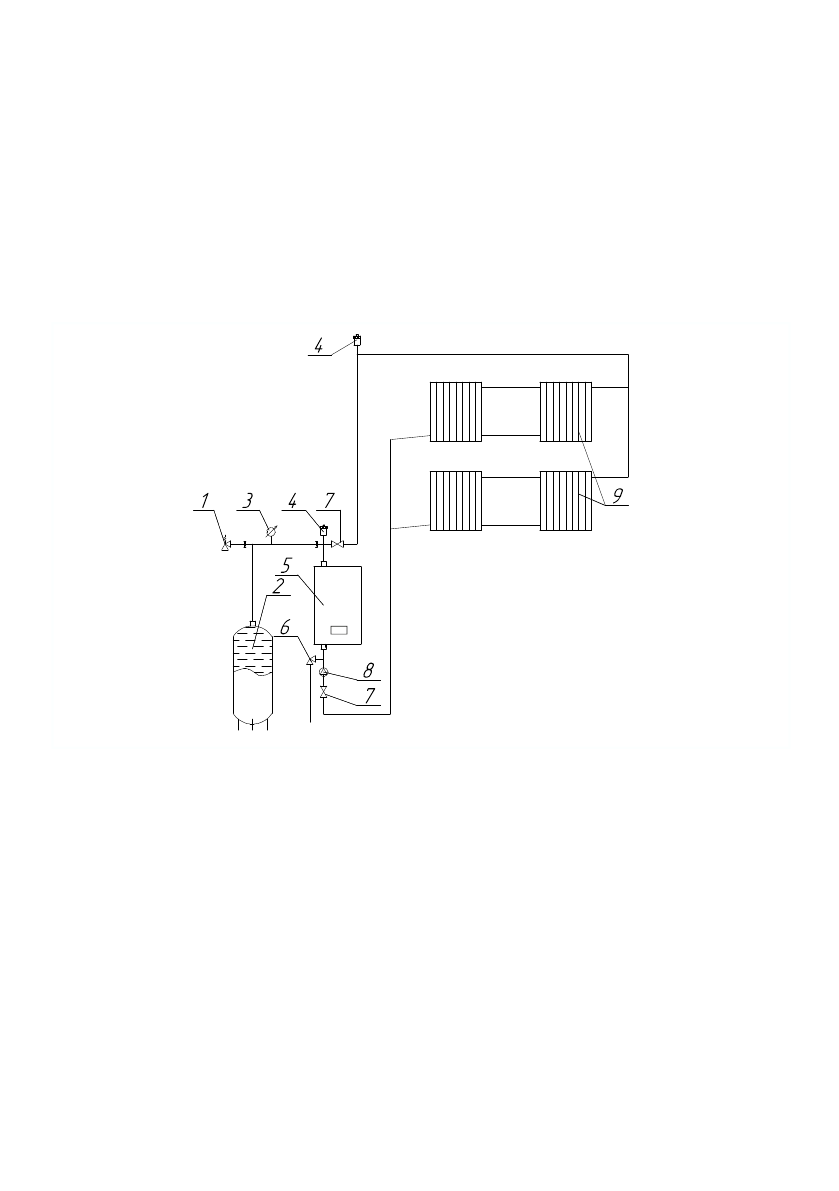

Примерная схема системы отопления изображена на рисунке 13

1  -  Клапан  предохранительный

;

2

  -

Экспанзомат

;

  3

  -

  Маномет р

;

4

-

Воздухоотводчик автоматический

;

5

 -

 Прибор

;

 6

 -

 Кран сливной

;

 7

-

Краны шаровые

;

8

 -

 Насо

c

циркуляционный

;

 9

-

Радиаторы

Рисунок 13.

Гидравлическая схема отопительной системы

Ус т а н о в ка   з а п о р н о й   а рм а тур ы   н а   т ру бо п р о вод е ,   со ед и н я ю щ ем

расширительную емкость с системой отопления, запрещается!

Приборы  малых  мощностей  (3  -  14  кВт)  допускают  работу  в  открытой  системе

отопления  за  счет  е сте ственной  циркуляции  теплоно сителя.  Для  обе спечения

е сте ственной  циркуляции  теплоно сителя  радиаторы  системы  отопления  должны
располагаться выше уровня котла. Уклон горизонтальных участков системы должен быть
не менее 2 - 3 мм на 1 м длины.
