Рисунок 32. Статистика энергопотребления.; СТАТИСТИКА; Графики температур; Просмотр статистики; СЕРВИСНОЕ МЕНЮ - Эван PRACTIC-9 - Инструкция по эксплуатации - Страница 33

- 33 -

7.4.5

Просмотр статистики.

5-й пункт меню установок «Просмотр статистики» содержит следующие подпункты:
7.4.5.1 «1. Графики температур» - переход в режим просмотра временных графи-

ков, как это описано в п. 5.12.5;

7.4.5.2  «2.  Энергопотребление»  -  переход  в  режим  просмотра  информации  об

энергопотреблении (см. рис. 3

2

);

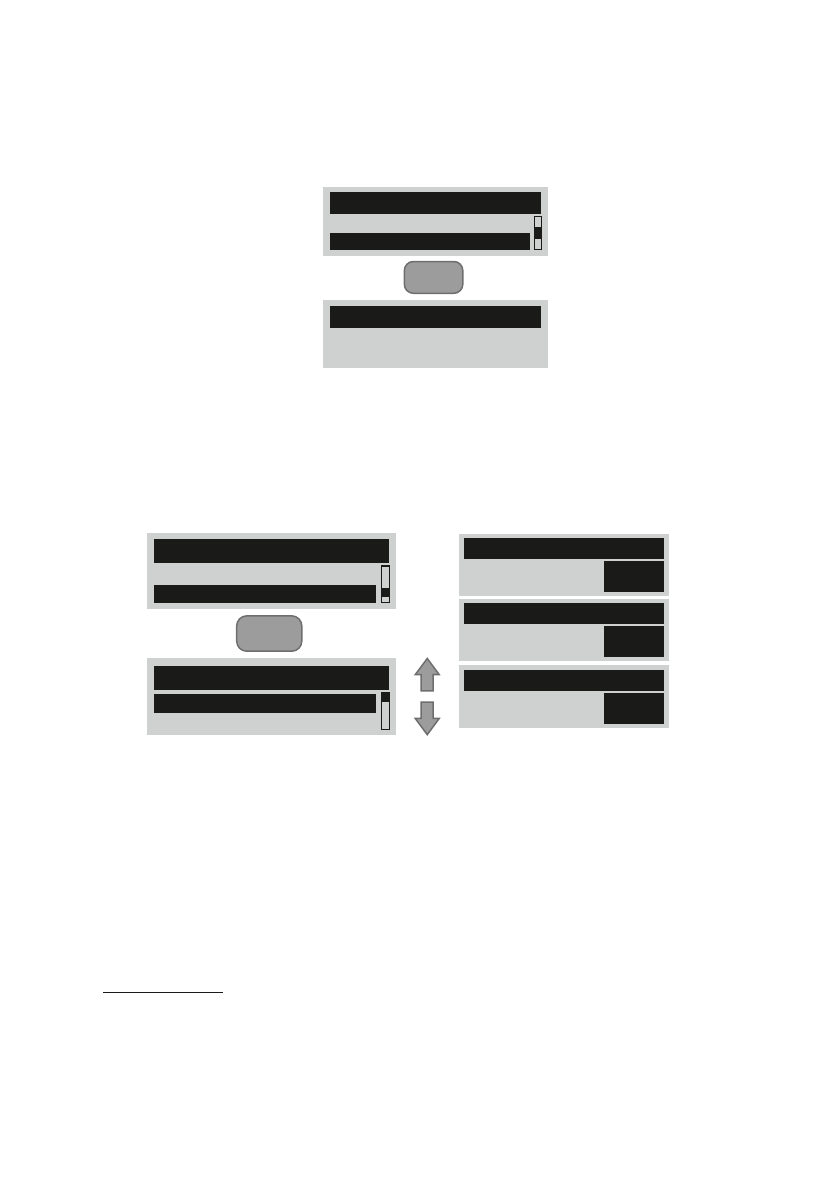

Рисунок 32. Статистика энергопотребления.

7.4.5.3 «3. Сброс инф. о энергопотр» - обнуляет данные об энергопотреблении.
7.4.6

 Сервисное меню.

«6.Сервисное  меню»  позволяет  осуществить  проверку  работоспособности  управ-

ляющих органов устройства в ручном режиме и включает 3 подпункта  (см. рис. 33).

Рисунок 33. Сервисное меню.

 7.4.6.1   «1. Управл. реле ступеней» – включает/выключает каждое из реле управляю-

щих включением ступеней мощности. При этом тепловыделяющие элементы – ТЭНы – не
подключаются к сети, поскольку контактор (для приборов ЭВАН

PRACTIC

-

3

 ... - 28) или

контакторы (для ЭВАН

PRACTIC

-

36

 ...

-

120)

отключены в режиме сервисного  меню.

7.4.6.2   «2. Упр. реле вкл. контактора» – включает/выключает реле управляющее

подключением фазы А к катушке контактора. Насос также включается в работу.

 7.4.6.3  «3.  Управл.  3хХ  клапаном»  –  включает/выключает  реле  включения

трехходового клапана.

Примечание:

  поскольку  данный  сервисный  режим  управляет  устройством  вне

заданных алгоритмов нормальной работы, нагрев отключается и дисплей не подсвечи-
вается.
