- 16 -
Для того чтобы давление в котле не превысило номинального 0,3 МПа
максимальный уровень теплоносителя не должен превышать 30 метров над уровнем
прибора. При установке на входе в котел циркуляционного насоса данная величина
должна быть уменьшена на величину напора насоса.
6.
1.6
При использовании циркуляционного насоса перед ним необходимо устано-
вить фильтр для защиты от воздействия грязи и механических примесей.
6.
1.7
Давление опрессовки системы отопления с котлом после монтажа – в зависи-
мости от характеристик насоса, предохранительного клапана и т. д., но не более 0,5 МПа.
6.
1.8
Прибор должен навешиваться на стены, достаточно прочные перегородки,
способные выдержать рабочий вес изделия, с использованием закладной (19) рис. 3, 4 (в
зависимости от мощности прибора), входящей в комплект поставки
.
Закладная крепится
с использованием шурупов 6х60, дюбелей 10х60, также входящих в комплект. Разметку
отверстий в стене под крепление закладной провести в соответствии с рис. 14 и 15.

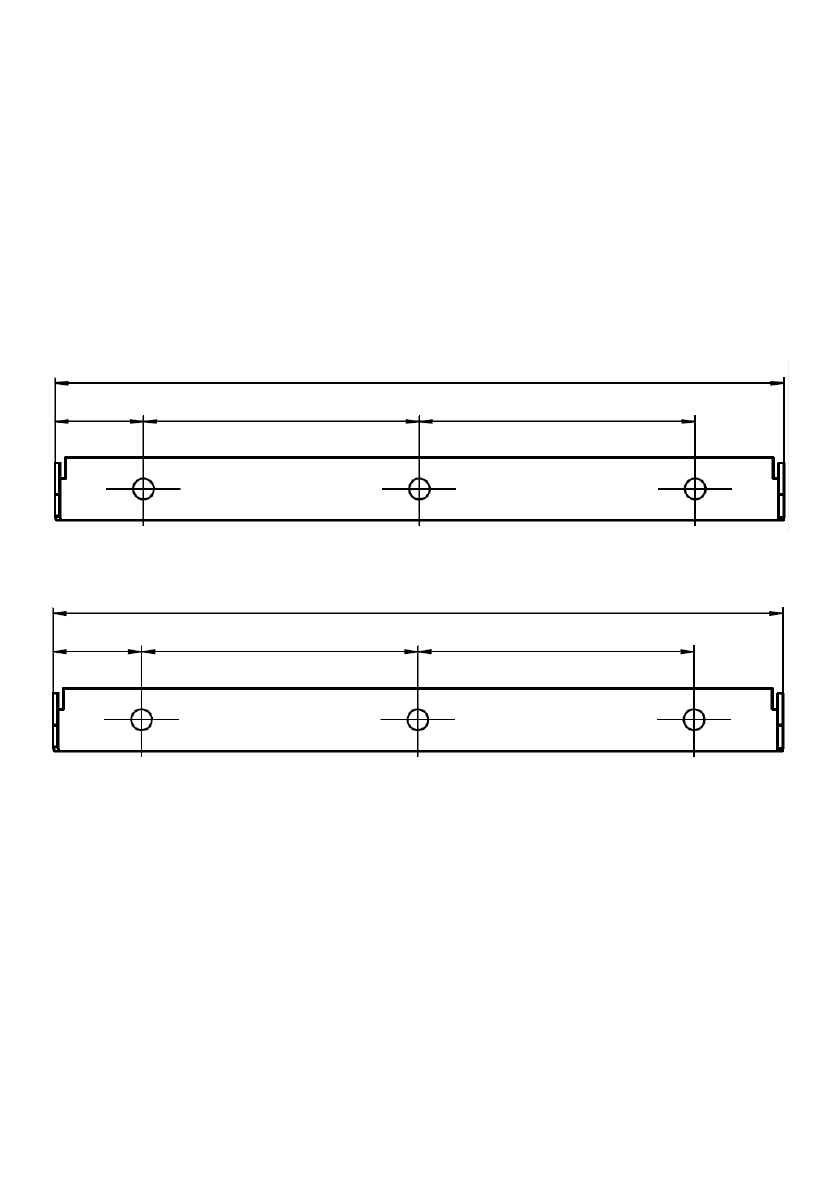

Рисунок 14. Закладная деталь для крепления ЭВАН
PRACTIC
-
3
...
-28
,
-3
P
... -28
P
.
Рисунок 15. Закладная деталь для крепления ЭВАН
PRACTIC
-36 ... -120.
6.
1.9
Габаритные и присоединительные размеры приборов приведены на рисунках 16, 17.
6.
1
.
10
Подключение прибора к электрической сети производится в соответствии с
рис. 18 - 23 только через внешний автоматический выключатель QF1, с номинальным
током (Iн) указанным в таблице
2
. Ввод кабеля в приборы ЭВАН
PRACTIC
-
3 ... -28,
ЭВАН
PRACTIC
-
3
P
... -28
P
осуществлять через гермоввод (сальник), прилагаемый в
комплекте.
Подключение приборов ЭВАН PRACTIC -3 ... -9 к сети 220 В производится с
использованием перемычки из комплекта поставки. Перемычка устанавливается на
входные контакты
A
,
B
,
C
блока винтовых клемм
X
Т1 поз. 14 рис. 3.
6.
1
.
11
Для подключения применять кабель с сечением медных токопроводящих
жил, указанным в таблице
2
.
6.1.12
Подключение силового кабеля, шнура питания циркуляционного насоса,
шнура датчиков температуры воздуха и прочих устройств производятся
согласно ПУЭ
и ППБ
в соответствии с рис. 18 -
2
3.
34
106
106
280
31
160
160
382
