2

- Текущий режим работы. Может принимать одно из следующих семи значений:

«выключен», «выхдн. день», «рабоч день»

,

«эконом»

,

«недельный», «комнатный»,

«отопление»;

3

 - Текущее время и день недели в формате «дн ЧЧ:ММ:СС»;

4

 - Текущие показания уличного датчика температуры (если подключен);

5

 - Текущие показания комнатного датчика температуры (если подключен);

6

 - Заданная температура (температура уставки) воздуха в комнате (в соответству-

ющем режиме поддержания температуры комнаты);

7

 - Индикатор подключения комнатного термостата (если подключен);

8 - Индикатор количества ступеней мощности. Формат отображения: «число работаю-

щих ступеней/разрешенное число ступеней»;

9

- Текущие показания датчика температуры теплоносителя;

10

 -

 Заданная температура (температура уставки) теплоносителя;

1

1  -  Индикатор  состояния  режима  ГВС  (для  трехконтактного  термостата  или

NTC-

датчика – если подключен, для двухконтактного термостата – если идет нагрев ГВС).

5.12

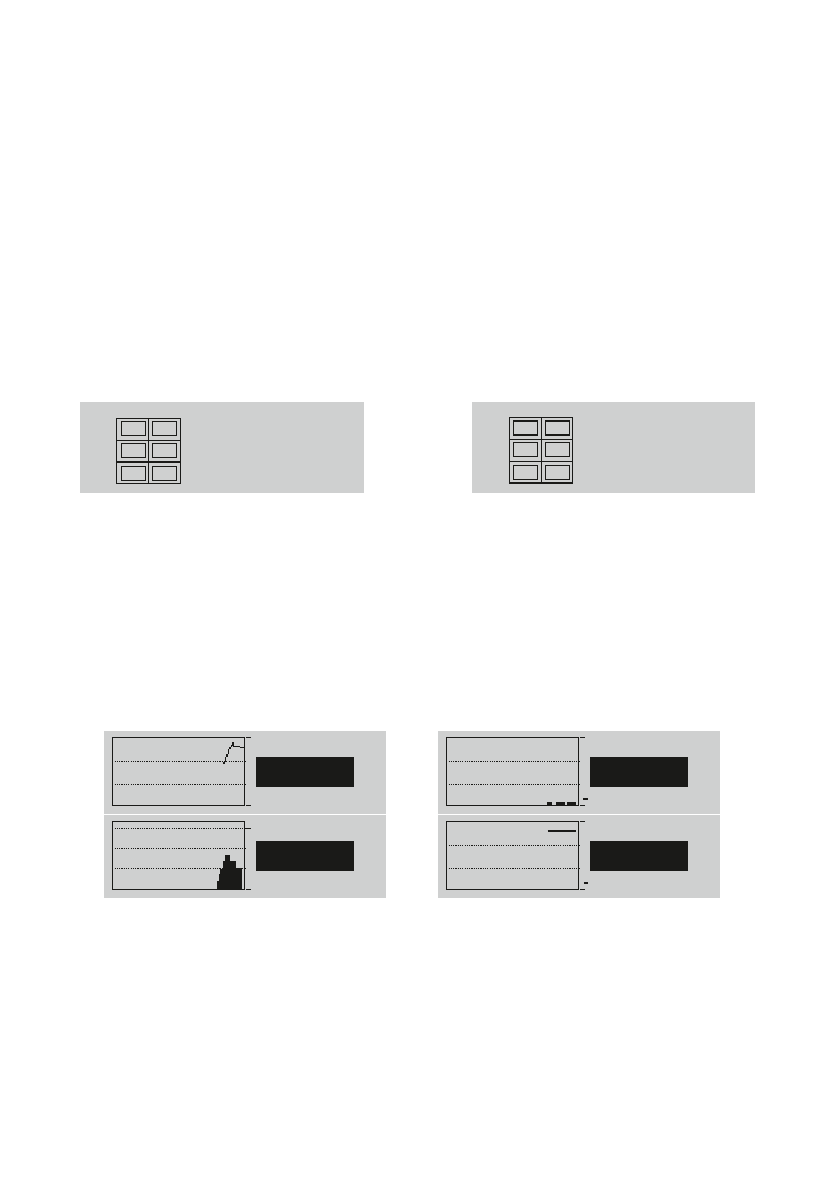

.4 Пример окна состояния приведен на рис. 8.

Рисунок 8

Рисунок 9

Окно состояния

Окно состояния при пропадании третьей фазы.

Окно состояния отображает количество включенных в текущий момент ступеней

мощности, их порядковые номера и распределение по фазам (Ф1, Ф2 и Ф3) питающей
сети.  Кроме  этого,  выводится  состояние  3-х  ходового  клапана  ГВС

(ВКЛ/ВЫКЛ),  а

также  текущее  значение  статического  давления  в  котле  (при  подключении  датчика
давления

).

При отсутствии напряжения на какой либо фазе, состояния ступеней отмечаются

символом «Х», как это показано на рисунке 9.

5.12

.5

Окна временных графиков показаны на рис. 10, 11

Рисунок 10.

Рисунок 11.

Графики динамики числа включенных

Графики динамики уличной и

ТЭНов и температуры теплоносителя

комнатной температур воздуха.

Графики  динамики  отображают  изменение  во  времени  одного  из  параметров:

числа  включенных  ступеней  мощности  («#ТЭНов»),  температуры  теплоносителя  («Т
воды»),  температуры  уличного  датчика  («Туличн»),  температуры  комнатного  датчика
(«Т  комн»).  Переключение  между  отображаемыми  параметрами  осуществляется
клавишами «▼», «▲».

- 13 -

Ф1
Ф2
Ф3

Клапан ГВС: ВЫКЛ

Клапан ГВС: ВЫКЛ

х

х

Ф1
Ф2
Ф3

70

9

40

0

Т воды

#

ТЭНов

max

68

max

5

min

58

min

0

66

3

20

20

10

10

Туличн

Т комн

max

-9

max

16

min

 -10

min

16

-9

16
