Структура режимов дисплея блока управления.; .2 Переключение между информационными окнами о суще ствляется с; Рисунок 7; к о т е л в о з д у х; Н О РМ А - Эван PRACTIC-36 - Инструкция по эксплуатации - Страница 12

2 Клавиша перехода в основное меню «

MENU

». При нажатии осуществляется вызов

основного меню, либо осуществляется переход из основного меню (или подменю) в режим
главного  окна.  В  режиме  настройки  недельных  графиков  (см.  ниже)  осуществляет  выбор
режима температуры из числа предустановленных (Ткомф/Тэкон).

3  Клавиша  выбора  «ОК».  В  режиме  навигации  по  меню  осуществляет  переход  в

соответствующее  подменю  подсвеченное  курсором.  В  режиме  редактирования  числовых
значений,  а  также  при  выборе  режима  при  нажатии  осуществляется  запись  введенного
числового значения или выбранного режима.

4  Клавиша  отмены  «

ESC

».  Осуществляет  переход  на  уровень  выше  из  текущего

подменю или режима без сохранения данных, если они были изменены без последующего
нажатия  клавиши  «ОК».  При  нажатии  в  режиме  главного  окна  осуществляет  переход  в
главное меню (аналогично нажатию клавиши «

MENU

»).

5  Клавиши  навигации  и  редактирования  «◄»,  «►»,  «▼»,  «▲»  Клавиши  «◄»,  «►»

осуществляют переключение между главным окном, окном состояния и окном графиков. В
режиме  настройки  недельных  графиков  температур  (см.  ниже)  перемещает  курсор  по
горизонтальной оси времени. Клавиши «▼», «▲» осуществляют навигацию в соответству-
ющем  меню  (подменю)  вертикально  перемещая  курсор.  В  режиме  окна  графиков  осуще-
ствляют переключение между различными графиками. Также при помощи   данных клавиш
производится установка числового значения путем увеличения или уменьшения отображае-
мого на дисплее значения.

6  Клавиша  включения  нагрева  «∫∫∫».  Включает  электромагнитный  контактор,  подаю-

щий напряжения на входные контакты силовых реле.

7 Индикатор режима нагрева.
8 Аварийный индикатор.

5.1

2

Структура режимов дисплея блока управления.

5.1

2

.1 Дисплей может находиться в одном из трех информационных режимов и в

режиме меню установок. В информационных режимах – главное окно, окно состояния,
окно  отображения  временных  графиков  –  отображаются  текущие  параметры  устро-
йства, режим его работы, состояния периферийных блоков и сигналов, а также времен-
ные  графики  изменения  параметров.  В  меню  установок  осуществляется  установка
режимов работы устройства, а также ввод соответствующих параметров этих режимов.

5.1

2

.2  Переключение  между  информационными  окнами  о суще ствляется  с

помощью  клавиш  «◄»,  «►».  Переход  в  режим  меню  установок  осуществляется  с
помощью клавиши «MENU».

5.1

2

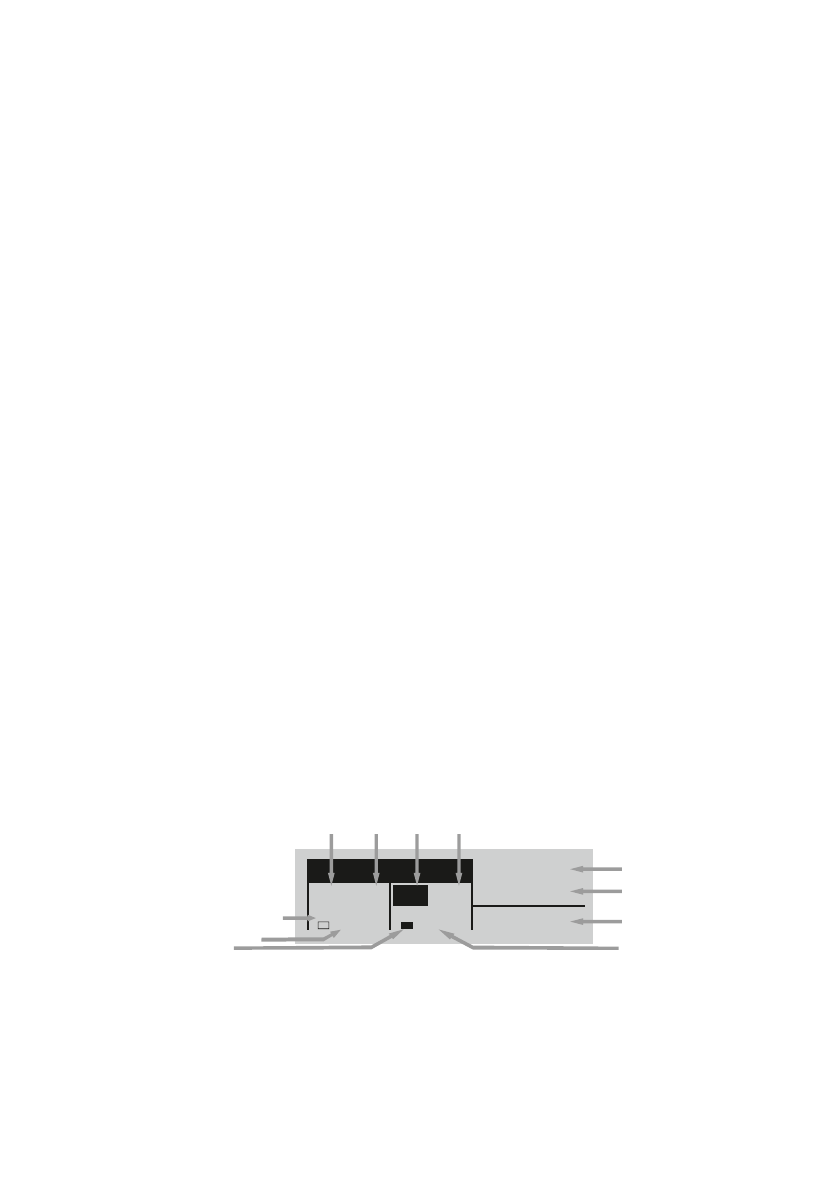

.3 Описание информации на дисплее в режиме главного окна в соответствие с рис. 7:

Рисунок 7

.

Информация главного окна

1  -  Отображение  текущего  состояния.  Может  принимать  одно  из  следующих

значений:  «ОТКЛ»,  «НОРМА»,  «ГВС»  (при  срабатывании  термо ст ат а  ГВС),
«ГВС ХХ°С» (при срабатывании

NTC-

датчика ГВС);

- 12 -
