а)

немедленно  отключить  прибор  от  электрической  сети  автоматическим

выключателем;

б)  если при этом существует возможность замерзания теплоносителя в системе

отопления, то его необходимо слить;

в)

вызвать  специалиста  из  сервисного  центра  или  организации,  зарегистриро-

ванной в соответствующих органах, имеющей право на производство данных работ и
договор с изготовителем.

6 Подготовка к работе

 6.1

Монтаж и подключение

 6.1.1  Крепление прибора к стене.

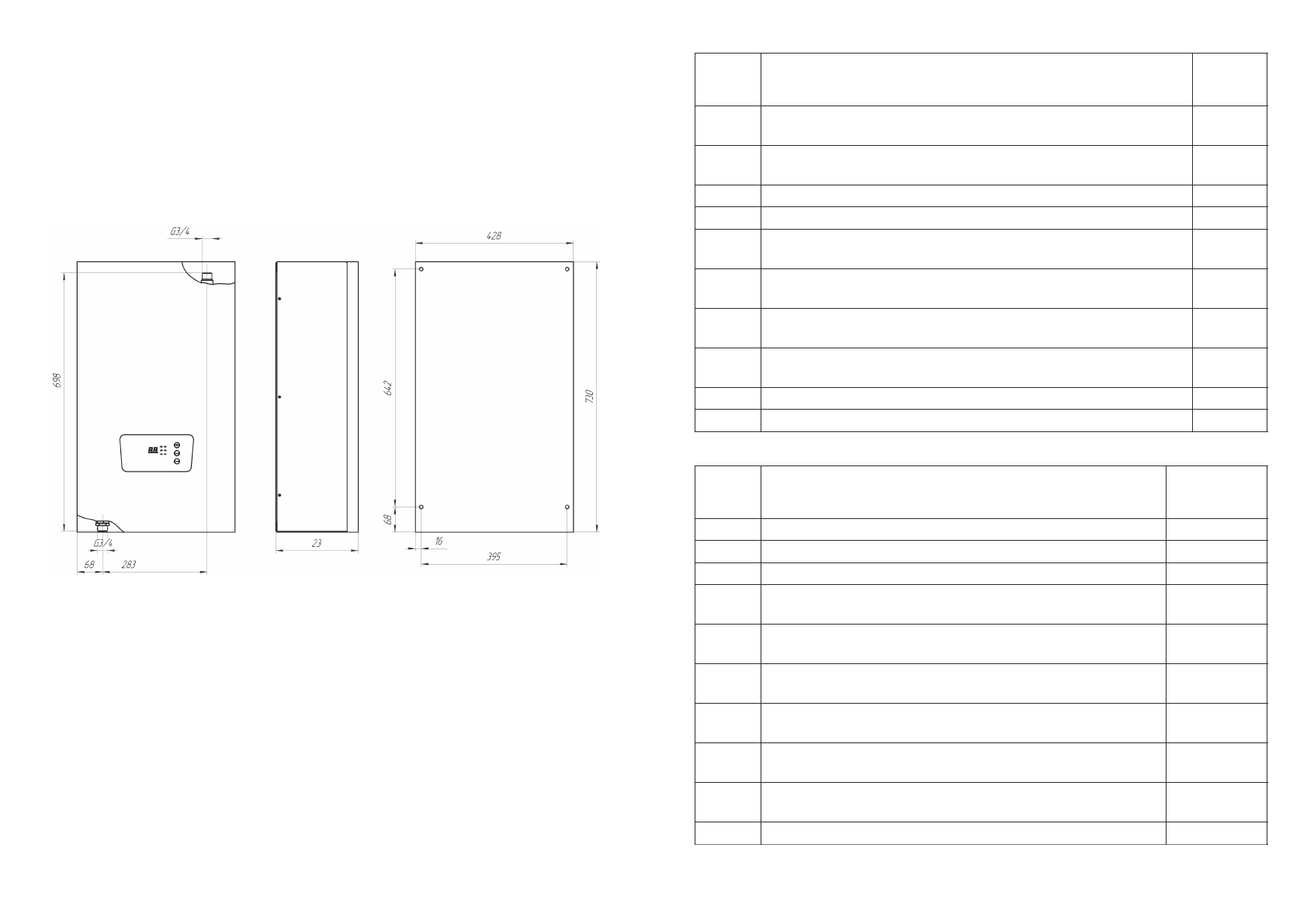

Габаритные и присоединительные размеры прибора указаны на рис. 4

Рисунок 4. Габаритные и присоединительные размеры

Прибор  крепится  через  отверстия  в  задней  панели  с  использованием    четырех

шурупов  8х50,  дюбелей  10х60  и  плоских  шайб.  Разметка  отверстий  под  крепление
прибора приведена на рис. 4.вид сзади.

 6.1.2  Подключение  к  электрической  сети  осуществляется  в  установленном

порядке. Монтаж и подключение прибора осуществляется исключительно организаци-
ей (организациями), имеющей право на производство данных видов работ, зарегистри-
рованной в соответствующих органах.

 6.1.3  Организация (организации), выполняющая монтаж и подключение, делает

соответствующую запись и отметку в разделе “Отметка о проведенных работах”

 6.1.4  Пуско-наладочные работы предусматривают:
-  подключение прибора к системе отопления;
-  подключение прибора котла к электрической сети;
-  заполнение системы теплоносителем;
-  удаление воздуха из системы отопления;
-  давления в системе до 1,2 - 1,5 кг/см²(бар) [0,12-0,15 МПа];

- 8 -

Таблица 5 Ведомость предупреждений панели управления прибора.

Таблица 6 Аварийные состояния прибора.

- 21 -

Код

предупре

ждения

Описание несоответствия

Состояние

прибора

П0

Неисправность датчика температуры симисторов силовой
платы №1

Рабочее

П1

Неисправность датчика температуры симисторов силовой
платы №2

Рабочее

П2

Неисправность датчика комнатной температуры

Рабочее

П3

Зарезервирован

Рабочее

П4

Повышенное давление теплоносителя, более 2,5 bar (0,25 МПа).
Предупреждение снимается при давлении 2,4 bar (0,24 МПа)

Рабочее

П5

Пониженное давление теплоносителя, менее 0,7 bar (0,07 МПа).
Предупреждение снимается при давлении 0,9 bar (0,09 МПа)

Рабочее

П6

Повышенное напряжение сети. 3 фазы находятся в допустимой
зоне (240-260 В) или 1-2 фазы – в критической (>260В)

Рабочее

П7

Пониженное напряжение сети. 3 фазы находятся в допустимой
зоне (160-180 В) или 1-2 фазы – в критической (<160В)

Рабочее

П8

Зарезервирован

Рабочее

П9

Включена функция блокировки всех аварий

Рабочее

Код

аварии

Наименование

Состояние

прибора

А0

Отказ датчика температуры теплоносителя

Нет нагрева

А1

Повышенная температура теплоносителя, более 95°С

Нет нагрева

А2

Высокая температура теплоносителя, более 92°С

Нет нагрева

А3

Высокое давление теплоносителя, более 2,9 bar (0,29 МПа).
Авария снимается при давлении 2,7 bar (0,27 МПа)

Нет нагрева

А4

Низкое давление теплоносителя, менее 0.5 bar(0,05 МПа).
Авария снимается при давлении 0,7 bar (0,07 МПа)

Нет нагрева

А5

Высокая температура симисторов силовой платы №1, более
85°С. Авария снимается при температуре 80°С

Нет нагрева

А6

Высокая температура симисторов силовой платы №2, более
85°С. Авария снимается при температуре 80°С

Нет нагрева

А7

Пониженное напряжение сети или пропадание фаз. Все 3
фазы находятся в критической зоне (<160 В)

Нет нагрева

А8

Повышенное напряжение сети. Все 3 фазы находятся в
критической зоне (>260 В)

Нет нагрева

А9

Нет связи с платой коммутатора

Нет нагрева
