6.1.9  В  системе  должен  быть  установлен  предохранительный  клапан  (7)  рис.  5,

рассчитанный на давление 0,3 МПа. Устанавливать запорно-регулирующую арматуру
между теплообменной емкостью и предохранительным клапаном запрещается!

6.1.10  В верхних точках поднимающихся от выходного патрубка прибора участков

трубопровода системы, а также над другими возможными участками системы должен
быть установлен автоматический воздухоотводчик (8) рис. 5. Он необходим для удале-
ния газов из системы и исключает возможность работы ТЭНов при отсутствии теплоно-
сителя в теплообменной емкости.

6.1.11  На входе прибора обязательно должен быть установлен фильтр для защиты

циркуляционного  насоса  от  воздействия  грязи  и  механических  примесей.  Давление
опрессовки системы отопления с котлом после монтажа — не более 0,4 МПа.

6.1.12  Проверьте исправность насоса в соответствии с п.8.4.
6.1.13  Подключение  силового  кабеля,  шнура  датчиков  температуры  воздуха  и

прочих устройств производятся согласно ПУЭ и ППБ. Подключение прибора к электри-
ческой сети производится по схемам рис. 6-10 только через внешний автоматический
выключатель с номинальным током (Iн) указанным в таблице 2.

6.1.14  Для  подключения  применять  кабель  с  сечением  медных  токопроводящих

жил, указанным в таблице 2.

6.1.15  При подключении приборов мощностью до 7 кВт на трехфазное напряжение

необходимо удалить перемычки, установленные в кабельных зажимах.

 6.2

Заполнение отопительной системы.

 6.2.1   Основной  тип  теплоносителя  ―  вода,  соответствующая  требованиям

СанПиН  2.1.4.1074.  Предпочтительнее  использовать  более  чистую  воду  ―  котловой
конденсат, дистиллированную или деионированную. Допустимо использовать незамер-
зающую жидкость, сертифицированную в качестве теплоносителя для электрокотлов.
При  этом  условия  использования  должны  соответствовать  требованиям,  указанным  в
руководстве по эксплуатации теплоносителя.

 6.2.2   При заполнении системы отопления необходимо обеспечить отсутствие в

ней незаполненных пустот.

6.3

Подключение датчика температуры воздуха

6.3.1  Имеющийся  в  комплекте  трёхпроводной  датчик  температуры  воздуха

следует  подключить  к  контактам  разъёма  Х5  "Температура  помещения" платы

центральной.  При  подключении  маркировка  проводников  должна  соответствовать
маркировке контактов разъёма на плате: 1Wire — белый, GND -синий, +5V – красный.
Удлинение  проводов  датчика  следует  производить  проводниками  с  сечением  жил  не
менее 0,75 мм длиной не свыше 20 м.

6.4

Подключение внешних управляющих устройств (термостатов)

При необходимости внешнего отключения нагрева (с помощью интеллектуальных

термо статов  ЭВАН  WiFi-Climate,  например)  следует  подключить  управляющее
устройство  к  контактам  1Wire  и  GND  разъёма  Х5  "Температура  помещения"  платы
центральной.  Замыкание  этих  контактов  вызовет  отключение  нагрева.

Совместное

подключение внешнего отключающего устройства и трёхпроводного комнатного
датчика температуры воздуха недопустимо.

- 10 -

Техническое обслуживание и ремонтные работы производить при отключен-

ном напряжении!

8.2

При  проведении  первого  технического  обслуживания  (в  случае,  если

монтаж и обслуживание проводятся разными организациями) следует убедиться в том,
что  монтаж  и  подключение  выполнены  в  соответствии  с  требованиями  настоящего
руководства. Выявленные отклонения устранить.

8.3

При  техническом  обслуживании  прибора  производится  его  осмотр,

устранение накипи на ТЭНах, замер сопротивления изоляции ТЭНов, а также проверка
целостности защитного проводника РЕ и надежности его присоединений. Кроме того,
целе сообразно  проконтролировать  каче ство  резьбовых  контактных  соединений
силовых проводников. Порядок и способы выполнения указанных работ организация,
их выполняющая, должна согласовать с изготовителем.

После  проведения  технического  обслуживания  подготовка  и  пуск  прибора  в

работу  должны  производиться  с  соблюдением  всех  требований  настоящего  руково-
дства.

8.4

В  начале  отопительного  сезона  перед  запуском  прибора  необходимо

проверить, не заблокирован ли вал циркуляционного насоса отложениями или накипью.
Для этого снимите лицевую панель согласно п. 4.2 настоящего руководства, поднимите
вверх  панель  управления  (2),  затем  отвинтите  защитный  колпачок  и  поверните  вал
двигателя с помощью отвертки по стрелке (Рис.11). Установите защитный колпачок на
место. Первый пуск насоса проведите на максимальной скорости. Работа может быть
выполнена без привлечения специалиста сервисного центра.

Если система заполнена водой, то при отвинчивании колпачка возможно вытека-

ние воды из корпуса двигателя в незначительных количествах, поэтому подставьте под
насос небольшую емкость.

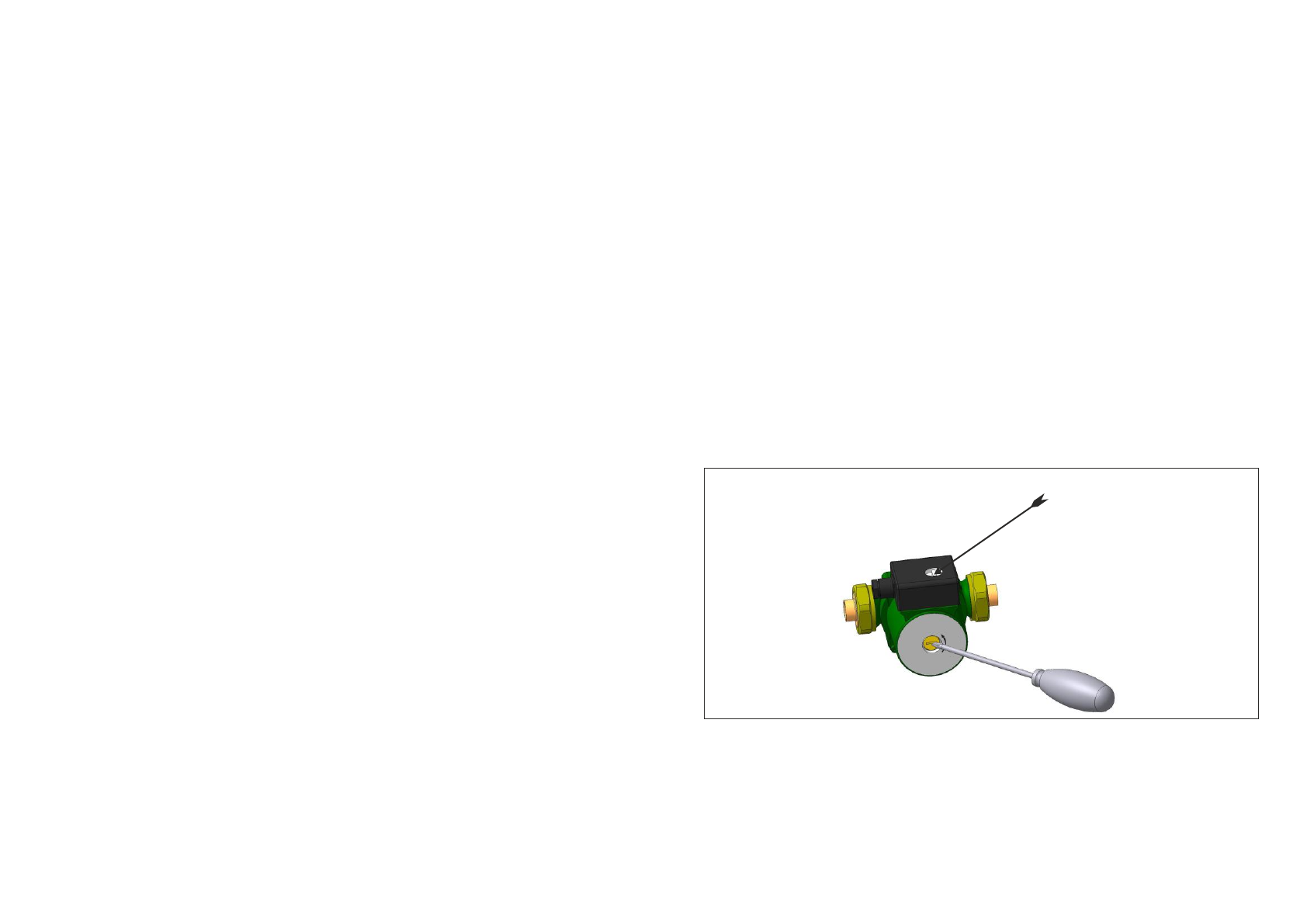

Рис. 23

Схема обслуживания насоса.

8.5  Срок  службы  прибора,  установленный  изготовителем  -  6  лет  с  момента

подключения,  если  подключение  произведено  не  позднее  3  месяцев  от  даты  продажи
прибора. Критерии отказа: разгерметизация котла, неустранимая заменой уплотнения
разгерметизация резьбовых соединений, выход из строя ТЭНов.

- 19 -

Прокрутка насоса

Установка скорости
