плата коммутатора фаз (16), которая анализирует качество входного напряжения,
обменивается информацией с центральной платой, управляет включением контактора и
насоса, формирует низкое напряжение для питания других узлов системы управления;
винтовые кабельные зажимы (17), через которые производится подключение фазных и
нейтрального проводов; болтовой зажим (ЗБС) (18) для присоединения защитного
провода PE. Подключение изделий мощностью до семи киловатт включительно к
электрической сети должно производиться в строгом соответствии с рисунком 6. При
этом в случае трехфазного подключения необходимо удалить перемычки, установлен-
ные в кабельных зажимах (17).

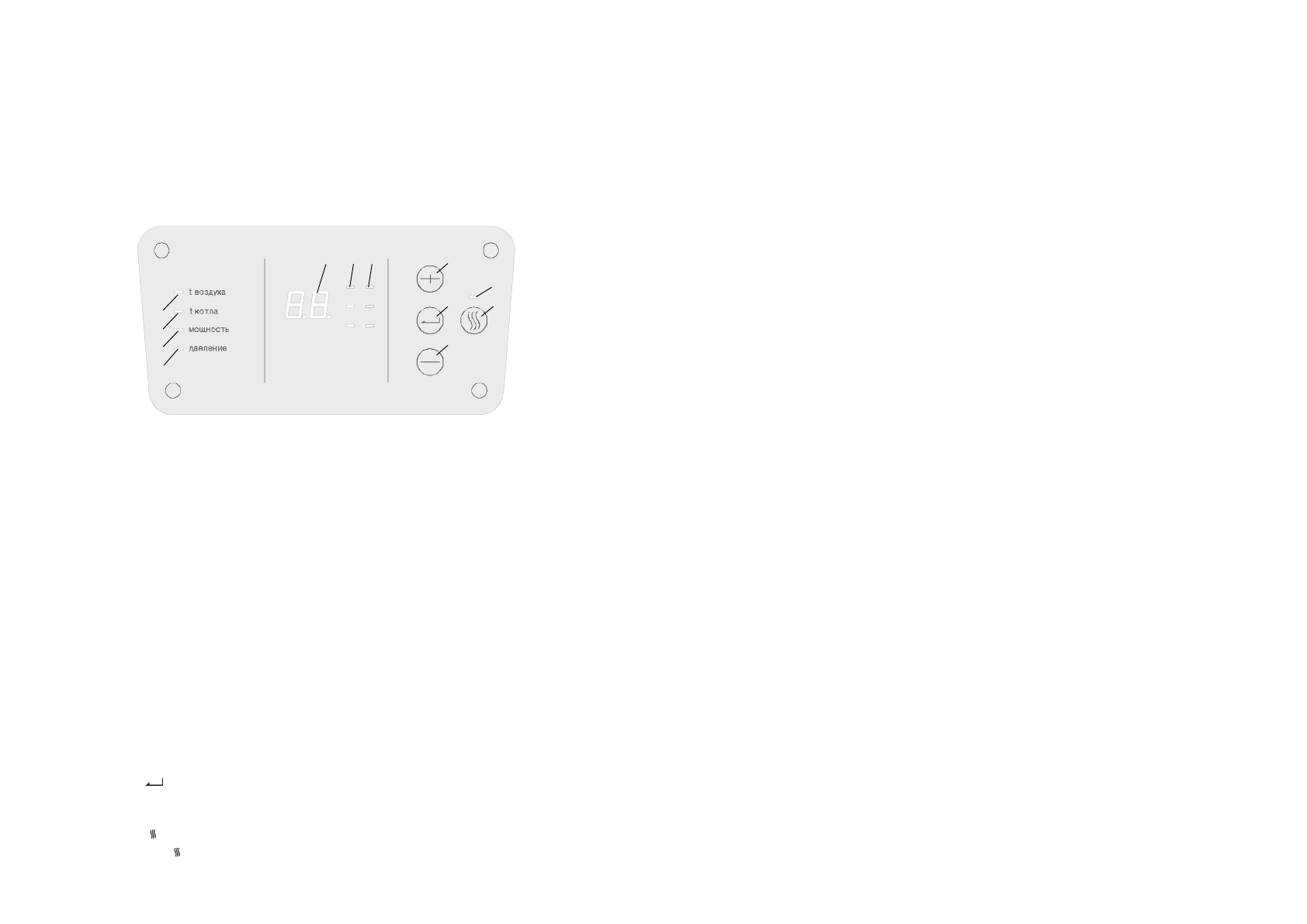

Панель индикации и управления показана на рисунке 3.
Рисунок 3. Панель индикации и управления
1- светодиод «давление». Индикатор отображения значения давления в приборе.
2- светодиод «мощность». Индикатор показаний текущей мощности прибора в %
от номинальной / индикатор ограничения мощности прибора на 33%; 66%; 99% (или
50%; 99% в зависимости от типа конструкции прибор) от номинальной мощности.
3- светодиод «t котла». Индикатор режима «Отопление» (постоянно светится) /
индикатор отображения значения температуры теплоносителя.
4- светодиод «t воздуха». Индикатор режима «Комнатный» (постоянно светится) /
индикатор отображения значения комнатной температуры.
5- два 7-сегментных индикатора отображают показания комнатной температуры /
температуры теплоносителя / давления в приборе / текущей мощности и ограничения
мощности / режимы сервисных настроек.
6- 3 светодиода текущей мощности прибора. Предназначены для отображения
фактически потребляемой мощности прибора в процентах к номинальной с градацией
33%; 66%; 99% или 50%; 99% в зависимости от типа конструкции прибора.
7- 3 светодиода ограничения мощности прибора. Предназначены для отображения
ограничения потребляемой мощности прибора в процентах к номинальной с градацией
33%; 66%; 99% или 50%; 99% в зависимости от типа конструкции прибора.
8- кнопка «+». Предназначена для переключения вверх между режимами просмот-
ра показаний прибора и для увеличения параметров в режимах настройки.
9- кнопка « ». Предназначена для выбора (подтверждения) установленных значений.
10- кнопка «—». Предназначена для переключения вниз между режимами
просмотра показаний прибора и для уменьшения параметров в режимах настройки.
11-кнопка « » Предназначена для включения/ отключения нагрева теплоносителя.
12-светодиод « » Предназначен для индикации нагрева теплоносителя.
- 6 -
- 23 -
1
2
3
4
5
6
7
8
9
10
12
11
13 Благовещенск, «Сантехкомплект», (4162) 77-17-30
14 Благовещенск, «Тепломакс», (4162) 77-17-10
15 Брянск, «Сервис Логистика» , 8-909-656-34-38
16 Владивосток, «Восток - ДВ», 8-904627-93-25
17 Владивосток, «Техмонтаж-сервис», 8-902-505-38-37
18 Владимир, ИП «Калинин К.В.», 8 904-658-24-98
19 Волгоград, «Сервис ВАД», (8442) 73-11-40
20 Волгоград, «Теплоимпорт-сервис», (8442) 93-09-05
21 Вологда, «Теплокомфорт» (ИП Рогалев А. Л.), 8-911 444 10 09
22 Воронеж, «АКИ СтройГаз», (4732) 77-49-99, 77-48-99
23 Воронеж, «Спецстроймонтаж», (473) 244-11-18
24 Великий Новгород, «КиТ-Строй» (8162) 90-02-21
25 Владикавказ, «Прогресс-Юг» (ИП Багаев Р.Н.), (8672)-707-200
26 Городец «ТеплоГазоСнабжение» (83161) 9-12-57
27 Грозный «Городские инженерные системы» (8712) 22-20-20
28 Екатеринбург, «ИП Мирошкин И.В.», 8 (982) 641-28-22
29 Екатеринбург, «Предприятие «ТАЭН», (343) 222-79-97
30 Екатеринбург, «ПромИнком», (343) 20-20-752
31 Златоуст, «Теплый дом», (3513) 66-27-27
32 Иваново, «Сервисная группа «Альфа», (4932) 32-42-61, 42-07-55
33 Иваново, «Теплоклимат» (ИП Бушмелев Д.В.), (4932) 45-90-70
34 Ижевск, «СЦ «Климатического оборудования», (3412) 90- 43-04
35 Ижевск, «ПВП Тепло Люкс», (3412) 52-80-16, 52-31-37
36 Иркутск, «Группа Новатор», (ИП Белоусов Е. А.), (3952) 564-945
37 Иркутск, «ТСК Сантекс», (3952) 20-40-50
38 Иркутск, «ТеплоТЭН» (ИП Павлинская О.В.), (3952) 778-103, 778-351
39 Иркутск, «Доплер» (ИП Палеева В.Д.), (3952) 455-425, 8-929-432-54-25
40 Йошкар-Ола, «Лед и пламень», (ИП Кольцов Э. А.) (8362) 63-88-51
41 Калининград, «КонтурСтрой», (4012) 55-55-59
42 Калуга, «КалугаЭлектроСнаб» (ИП Мосалева О.Н.), 8- 910-544-22-55
43 Караганда, «Алматерм», (7212) 53-90-25
44 Казань, «ТатГазСельКомплект», тел. (843) 55-77-971, 55-77-977
45 Казань, «Элита ИнТех», (843) 239-02-12
46 Казань, «Теплый Мир» (ИП Громова Н.И.), (843) 527-80-20
47 Кемерово, «Аквасервис», (3842) 28- 26 -01
48 Кемерово, «Партнер -98» , (3842) 39-61-47, 39-61-48
49 Кемерово, “Спец Арм-Сервис»”, (3842) 58-16-09, 33-67-07
50 Кириши, «ИнТехСтрой», (81368) 334-79
51 Киров, «ВТК-Энерго», (8332) 35-16-00, 25-24-29
52 Киров, «Элгисс-Монтаж», (8332) 58-69-10, 58-68-90
53 Кострома, «Технический центр ПромТЭН», (4942) 39-45-30, 39-45-62
54 Котлас, «ИП Шабалин А.В.», 8-906-281-48-44
55 Краснодар, «Аква-Юг», (861) 274-59-00, 274-62-02
56 Краснодар, «Пайп-Мэн», (861) 274-22-88
57 Краснодар, « Металлпласт-Строй», (861) 279-44-99
58 Краснодар, «КР-Сервис», (861) 201-17-68
59 Красноярск, «Промоборудование», (391) 290-00-99
60 Курск, «ИП «Конорев В.С.», (4712) 33-10-26
