- 8 -

5.6

Запрещается  включать  прибор  при

:

-  отсутствии  у  него  защитного  проводника  РЕ;
-  отсутствии  группы  безопасности  в  системах  с  расширительной

емкостью  мембранного  типа  (экспанзомат),

-  наличии  замерзшего  теплоносителя  в  приборе  или  системе

отопления;

-  отсутствии  теплоносителя  в  расширительной  емкости.

5.7

Запрещается  эксплуатация  прибора:

-

без  автоматического  выключателя

;

-

во  взрыво-  и  пожароопасных  зонах

;

-

при  отсутствии  в  расширительной  емкости  теплоносителя

!

5.8

Запрещается  эксплуатация  прибора  в  помещениях  с  повышенной

опасностью,  характеризующихся  наличием  в  них:

-

особой  сырости  (наличие  конденсата  на  потолке,  стенах)

;

-

токопроводящей  пыли

;

-

химически  активной  среды  (помещения,  в  которых  постоянно  или

длительно  содержатся  или  образуются  отложения,  действующие  разрушающе
на  изоляцию  и  токоведущие  части  электрооборудования)

.

5.9

Внимание!

При  эксплуатации  прибора  запрещается  полностью

или  частично  перекрывать  шаровые  вентили  на  входе  и  выходе  из  котла
(см.  рисунок  5).

5.10  Н е о бход и м о   о т к л юч ат ь   п р и б о р   о т   эл е к т р и ч е с к о й   с е т и

автоматическим  выключателем  на  время:

-  его  очистки  от  пыли  (с  помощью  сухой  щетки  или  пылесоса);
-  влажной  уборки  в  районе  прибора.

Если  вода  или  грязь  попала  на  прибор:  воду  (грязь)  собрать  мягкой

салфеткой,  увлажненной  поверхности  дать  просохнуть.

5.11  В  процессе  эксплуатации  прибора  необходимо  следить  за

наличием  теплоносителя  в  расширительной  емкости  отопительной  системы.

5.12

Внимание!

  При  наличии  признаков  ухудшения  качества  зануления

(пощипывание  при  касании  к  металлическим  частям  прибора,  трубам
системы  отопления),  появлении  искр,  открытого  пламени  и  дыма  из
прибора,  если  прибор  сильно  гудит  (дребезжит),  других  неисправностей  или
отклонений  от  нормальной  работы,  необходимо:

а)

н е м е д л е н н о   о т к л ю ч и т ь   п р и б о р   о т

с е т и

э л е к т р и ч е с ко й

автоматическим  выключателем;

б)  е

сли  при  этом  существует  возможность  замерзания  теплоносителя

в  системе  отопления,  то  его  необходимо  слить

.

в)

вызвать  специалиста  из  сервисного  центра

организации,

  или

зарегистрированной  в  соответствующих  органах

,  имеющей

право

  на

производство  данных  работ  и  договор  с  изготовителем.

- 13 -

ЭПО-6, 7,5(220В) с ПУ ЭПО-М1

РЕ

Крышка с ТЭНом

Датчик


терморегулятора

ОТ    СЕТИ

КОТЁЛ

А1

N

Аварийное
            реле

ПУЛЬТ

УПРАВЛЕНИЯ

N

А

Плата
управления

РЕ

ЭПО-9,45(220В)с ПУ ЭПО-М1

РЕ

с Т

а

Э

к

Н

ш

а

ы

м

р

и

К

Датчик


терморегулятора

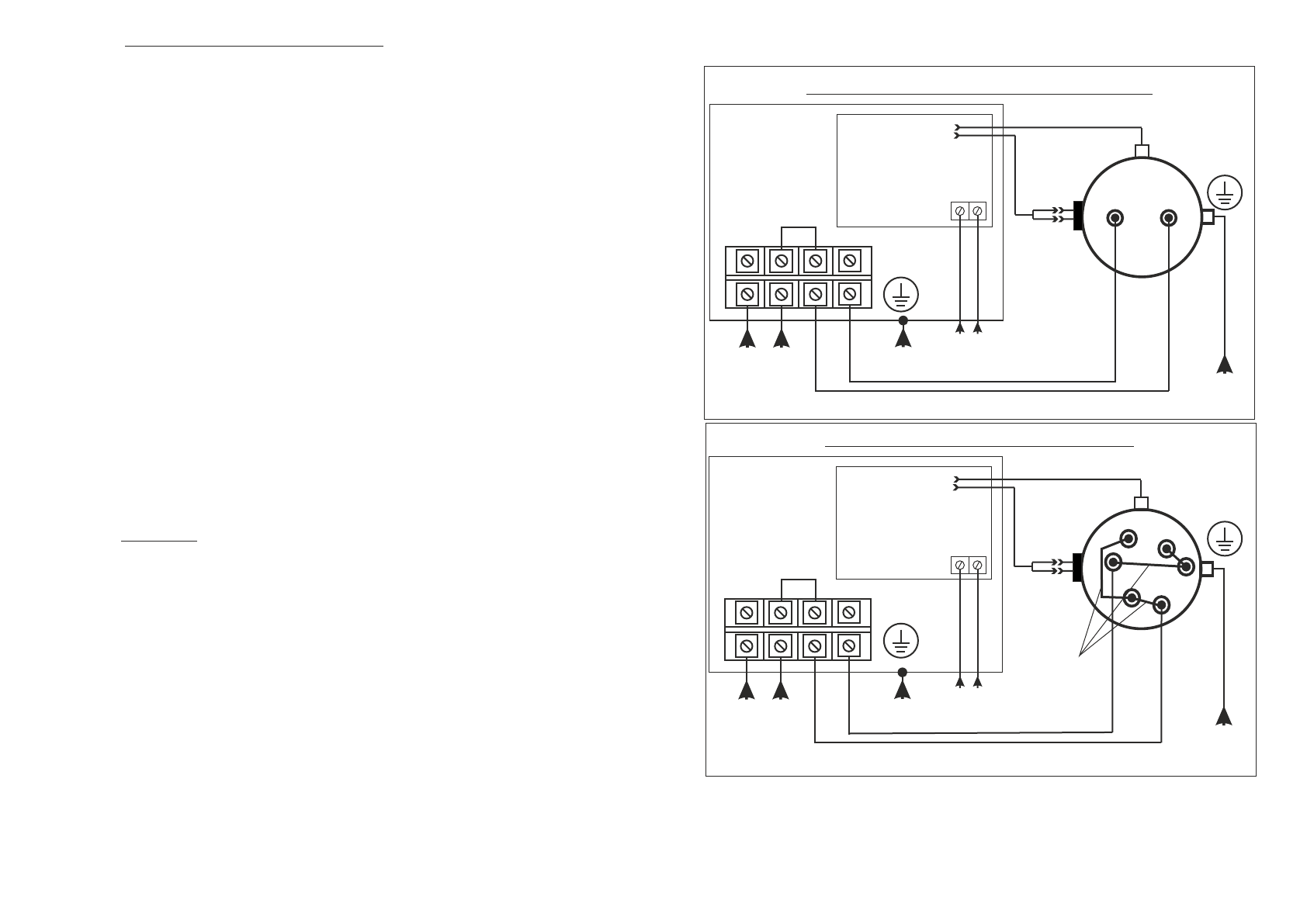

Рисунок 7.   Электрические схемы подключения

ОТ    СЕТИ

КОТЁЛ

А1

N

Аварийное
            реле

ПУЛЬТ

УПРАВЛЕНИЯ

N

А

Плата
управления

РЕ

Перемычки
          ТЭН

“датчик температуры

воздуха”

“датчик температуры

воздуха”
