4. Устройство прибора

4.1

В  состав  прибора  входят:  котёл  и  пульт  управления.

4.2

Котёл  в  соответствии  с  рисунками  1,  1а  состоит  из  следующих

основных  частей:  корпуса  (1)  с  входным  (6)  и  выходным  (7)  патрубками

1

G1 /

(ЭПО-7,5/380;  -9,45;  -12;  -15;  -18;  -24;  -30)  или  G1  (ЭПО-4;  -6;  -

4

7,5/220В)  и  зажимом  М8  для  защитного  проводника  РЕ  (8);  крышки  (9)  с

одним  (ЭПО-4;  -6

;  -7,5/220В

)  или  тремя  (ЭПО-7,5

/380

;  -9,45;  -12;  -15;  -18;  -

24;  -30)  трубчатыми  электронагревателями  (ТЭН)  (2)  из  нержавеющей
с т а л и ;   з а щ и т н о го   к ож у х а   ( 3 ) ;   а в а р и й н о го

т е рм ов ы к л юч ат е л я   с

самовозвратом  в  виде

температурного  реле  (4),  датчика  терморегулятора  (5).

4.3

Приборы  ЭПО-7,5;-9,45;-12;-15;-18;-24;-30  комплектуется  одним  из

д ву х   в и д ов   п ул ьт ов   у п р а в л е н и я :   т р ё хс т у п е н ч ат ы м   ( р и с . 2 )   и л и
одноступенчатым  ПУ  ЭПО-М1  (рис.3).

Пульт  управления  состоит  из  корпуса  с  размещенной  в  нем  ап-

паратурой  управления  и  сигнализации.  Из  корпуса  пульта  выводится  два
шнура:  один  -  с  контактами  датчика

,  второй  -  с

терморегулятора  (5)

контактами  (красного  цвета)  для  температурного  реле  (4).

В  корпусе  пульта  управления  установлен  зажим  винтовой  “Датчик

температуры  воздуха”  (“Разъем  Х1”)  для  подключения  внешнего  датчика
температуры  воздуха.

Пульт  ПУ  ЭПО-М1  имеет  зажим  винтовой  для  подключения  вводного

кабеля  питания  и  проводов  (кабеля)  подключения  котла.

- 4 -

ОТОПИТЕЛЬНЫЙ

ЭЛЕКТРОПРИБОР

ЭПО

270

20

159

2 патр

убка

М8

3

9

7

220

6

1

8

4

20

2

5

73+1

362+2

565

73+1

60+1

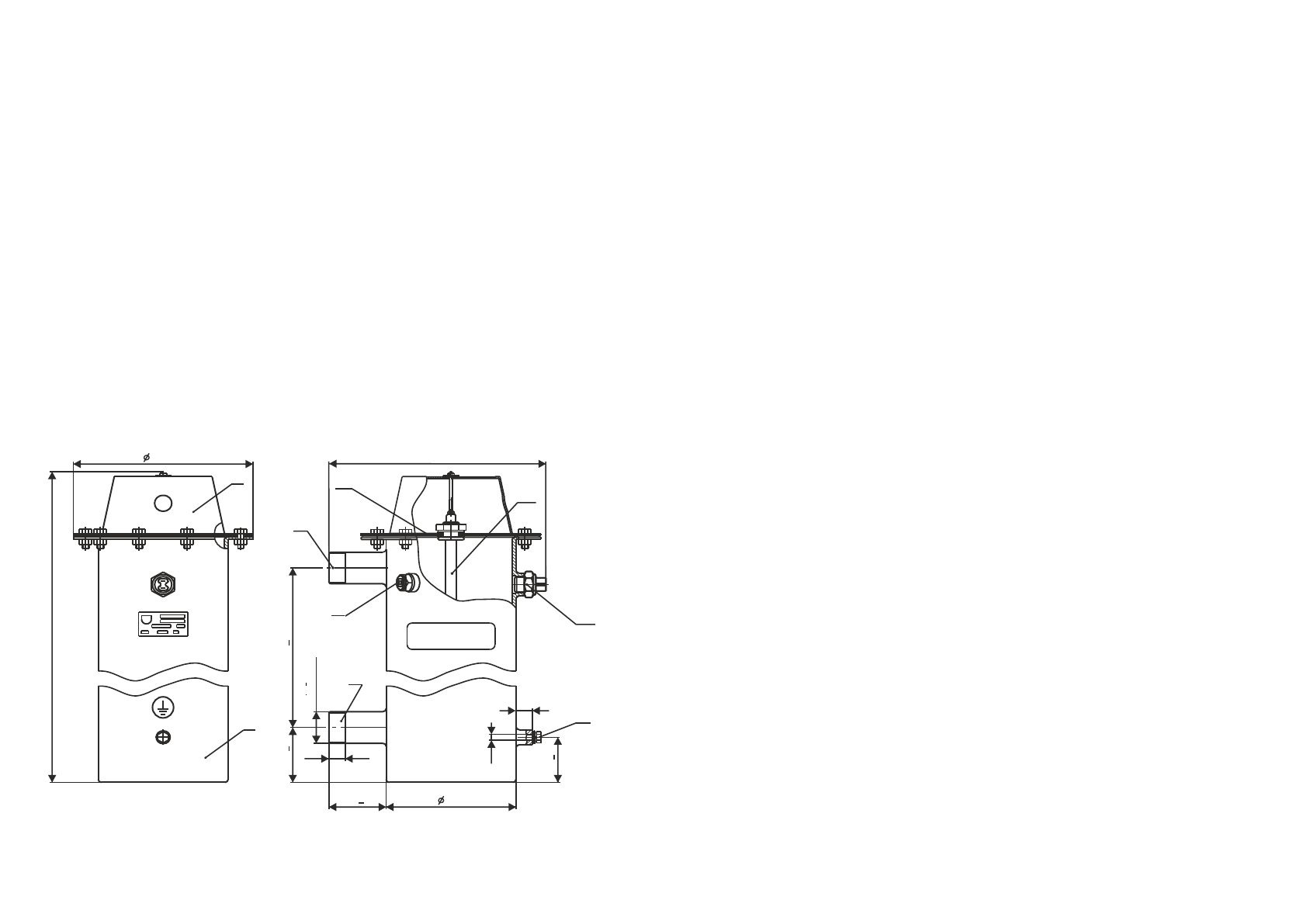

Рисунок 1.

- 17 -

8.2  При  проведении  первого  технического  обслуживания  (в  случае,

если  монтаж  и  обслуживание  проводятся  разными  организациями)  следует
убедиться  в  том,  что  монтаж  и  подключение  выполнены  в  соответствии  с
требованиями  настоящего  руководства.  Выявленные  отклонения  устранить.

8.3  При  техническом  обслуживании  прибора  производится  его  осмотр,

устранение  накипи  на  ТЭНах,  замер  сопротивления  изоляции  ТЭНов,
ревизия  пускателей,  а  также  проверка  целостности  защитного  проводника
РЕ  и  надежности  его  присоединений.  Порядок  и  способы  выполнения
указанных  работ  организация,  их  выполняющая,  должна  согласовать  с
изготовителем.

После  проведения  технического  обслуживания  подготовка  и  пуск

прибора  в  работу  должны  производиться  с  соблюдением  всех  требований
настоящего  руководства.

8.4

Н а з н а ч е н н ы й   с р о к   с л у ж б ы   п р и б о р а ,   у с т а н о в л е н н ы й

изготовителем  -  5  лет  от  даты  подключения,  если  подключение  произведено
не  позднее  3  месяцев  от  даты  продажи  прибора.

По  истечении  назначенного  срока  службы  необходимо  вызвать

специалиста  сервисного  центра,  который  проводит  освидетельствование
прибора  и  определяет  возможность  и  условия  его  дальнейшей  эксплуатации.
При  несоблюдении  указанного  требования  вся  ответственность  за
последствия,  возникшие  в  процессе  эксплуатации  прибора  после  окончания
срока  его  службы,  возлагается  на  потребителя.

8.5

Оптимальным  вариантом  для  потребителя  является  заключение

договора  на  техническое  обслуживание  в  течение  всего  срока  службы
прибора,  с  одной  из  организаций,  предложенных  продавцом.

8.6

Все  сведения  о  техническом  обслуживании  прибора  оформляются

“Актом  о  проведенных  работах”  и  соответствующей  отметкой  в  разделе
“Отметка  о  проведенных  работах”.

9  Правила  хранения  и  транспортирования

9.1  Хранить  прибор  необходимо  в  закрытых  или  других  помещениях

с  естественной  вентиляцией,  где  колебания  температуры  и  влажность
воздуха  существенно  меньше,  чем  на  открытом  воздухе  в  районах  с

0

умеренным  и  холодным  климатом  при  температуре  не  выше  +40  С  и  не

0

0

ниже  минус  50  С,  относительной  влажности  не  более  80  %  при  +25  С.

9.2  Прибор  можно  транспортировать  любым  видом  закрытого

транспорта  с  обязательным  соблюдением  мер  предосторожности  при  пе-
ревозке  хрупких  грузов.
