- 16 -

7.3.4

Выбор  желаемого  температурного  режима  теплоносителя

о с у щ е с т в л я е т с я   п л а в н ы м   в р а щ е н и е м   р у ч к и   т е р м о р е г у л я т о р а
«ТЕМПЕРАТУРА».

7.3.5  Для  ступенчатого  повышения

номинальной

мощности  прибора

до  величины,  указанной  в  таблице  1,  служат  два  дополнительных
выключателя,  которые  включаются  последовательно.  О  включении  ступеней
в  работу  свидетельствуют  световые  сигналы  “II”  и  “III”.

Номинальная   мощность  одной  ступени  у  ЭПО-7,5  -  2,5  кВт;  ЭПО-9,45

-  3,15  кВт;  ЭПО-12  -  4  кВт;  ЭПО-15  -  5  кВт;  ЭПО-18  -  6  кВт;  ЭПО-24  -  8
кВт;  ЭПО-30  -  10  кВт:

7.3.6  При  подключении  к  пульту  управления  (к

зажиму  винтовому

“Датчик  температуры  воздуха”)  воздушного  датчика  температуры  схема
управления  автоматически  переключится  на  совместную  работу  с  этим
датчиком.

При  выборе  д

атчика  следует  помнить,  что  при  замыкании  контакта

датчика  отопительный  прибор  отключается.

Установите  регулятор

воздушного  датчика  на  отметку  необходимой    для  поддержания  в
помещении  температуры.  Ручку  регулятора  температуры  теплоносителя  на

пульте

ЭПО

  управления  прибора

выведите  на  отметку  максимальной

температуры.  Далее  включение  и  отключение  прибора  для  поддержания
заданной  температуры  будет  происходить  автоматически,  при  этом  все
ступени  прибора  должны  быть  включены.

7.3.7  Допускается  небольшой  шум  при  работе

пульта

  управления.

7.4

Окончание работы

7.4.1  По  окончании  работы  установить  ручку  терморегулятора  вра-

щением  против  часовой  стрелки  в  крайнее  левое  положение  и

пере

ключить

выключатель  в  положение  “ОТКЛ”  (на  т рехступенчатых  пультах
управления  -  переключить  выключатель  “СЕТЬ”  в  положение  “ОТКЛ”).

7.4.2  При  выводе  прибора  из  эксплуатации  на  длительное  время

необходимо  отключить  автоматический  выключатель.

7.4.3  Во  избежание  усиленной  коррозии  деталей  котла  и  отопительной

системы  после  его  отключения  не  рекомендуется  сливать  теплоноситель  из
котла  и  системы  (если  нет  опасности  замерзания  теплоносителя  в  системе).

8

Техническое  обслуживание

Внимание!

 Безопасное и надежное функционирование прибора зависит от его

правильного  и  своевременного  технического  обслуживания,  которое  должно
о с у щ е с т в л я т ь с я   и с к л юч и т е л ь н о   о р г а н и з а ц и е й ,   и м е ю щ е й   п р а в о   н а
соответствующий вид работ.

8.1  Первое  техническое  обслуживание  проводится  в  течении  одного

месяца  после  окончания  гарантийного  срока  эксплуатации.  Последующие
технические  обслуживания  проводятся  перед  началом  отопительного  сезона,
но  не  реже  одного  раза  в  год.

Техническое  обслуживание  и  ремонтные  работы  производить  при

отключенном  напряжении!

- 5 -

4.3.1  В ы к л юч ат е л ь   “ В К Л - О Т К Л ”   од н о с т у п е н ч ат о го   п ул ьт а   и

выключатель  “СЕТЬ”  трехступенчатого  пульта  служат  для  включения
прибора  в  работу  или  включения  одной  ступени  соответственно.

4.3.2  Выключатели  “II”  и  “III”  трехступенчатого  пульта  служат  для

включения второй и третьей ступеней мощности прибора.

4.3.3  Ручка  терморегулятора  “ТЕМПЕРАТУРА”  обеспечивает  плавную

регулировку температуры нагрева теплоносителя.

4.3.4  С и г н а л ь н а я   л а м п а   “ Н А Г Р Е В ”   н а   о д н о с т у п е н ч а т о м   п у л ьт е

включается, если ТЭНы находятся в режиме нагрева.

4.3.5  С и г н а л ь н а я   л а м п а   “ Н А Г Р Е В ”   н а   т р е х с т у п е н ч а т о м   п у л ьт е

включается, если хотя бы одна ступень мощности в работе.

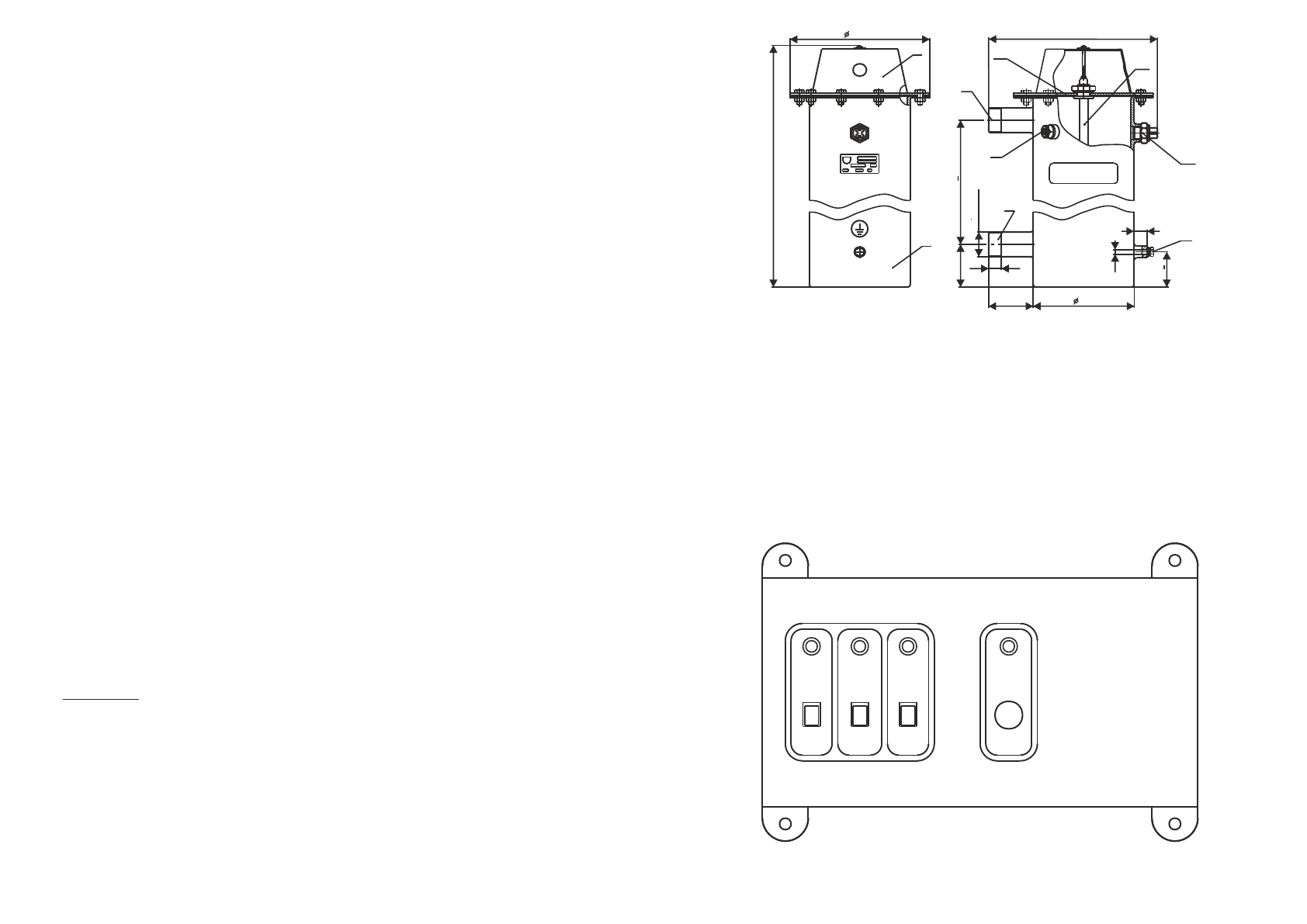

Рисунок 2. ПУ ЭПО трехступенчатый

ступени мощности

сеть

ПРИБОР

ЭЛЕКТРООТОПИТЕЛЬНЫЙ

I

II

III

НАГРЕВ

температура

G

1

ОТОПИТЕЛЬНЫЙ

ЭЛЕКТРОПРИБОР

ЭПО

20

114

2 патр

убка

М8

7

6

1

8

4

20

2

5

73+1

312

500

50

60+1

Рисунок 1а.

3

9

200

160
