- 8 -

6.1.8   Котёл  должен  быть  смонтирован  в  горизонт альном  положении

(выходной патрубок - вверху).

Пульт  управления  монтируется  вертикально  на  высоте  1,4  -  1,7  м  от

пола  на  стенах  и  конструкциях,  в  хорошо  освещенных  помещениях.

6.1.9  Подключение  пульта  управления  к  электрической  сети  про-

изводится  в  соответствии  с  ПУЭ  и  ППБ  и  только  через  автоматический
выключатель  (см.  п.  5.3.).

Сечение

медной

токопроводящей

жилы

ка бе л я   и л и   п р овод ов ,   п р и м е н я е м ы х   д л я
подключения,  выбирается  в  соответствии  с
таблицей  3.

6.1.10 Подключение  секций  котла  к  пульту

управления  осуществляется  согласно  ПУЭ  и
ППБ  в    соответствии  с  рисунком  4,  с  учетом
следующего:

-  сечение  медной  токопроводящей  жилы

ка бе л я   и л и   п р овод ов ,   п р и м е н я е м ы х   д л я

2

подключения  -  10мм ;

-  при  подтягивании  контактов  на  ТЭНах

не  допускается  провертывание  контактных
стержней  в  корпусе  ТЭНов;

-  контакты  шнуров  датчика  терморе-гулятора  и  температурного  реле

осторожно,  без  больших  усилий,  вставляются  в  гнезда  зажимов  до  упора
(при  этом  контакты  шнуров  надеваются  соответственно  на  контакты
датчика  и  реле  и  не  должны  выступать  из  гнезд).

Название

прибора

 Сечение

 жилы,

кв. мм

Таблица 3

 50

ЭПО-120

ЭПО-72;-84

ЭПО-96;-108

 75

 95

 25

ЭПО-54; -60

ЭПО-42;-48

ЭПО--36

10

 16

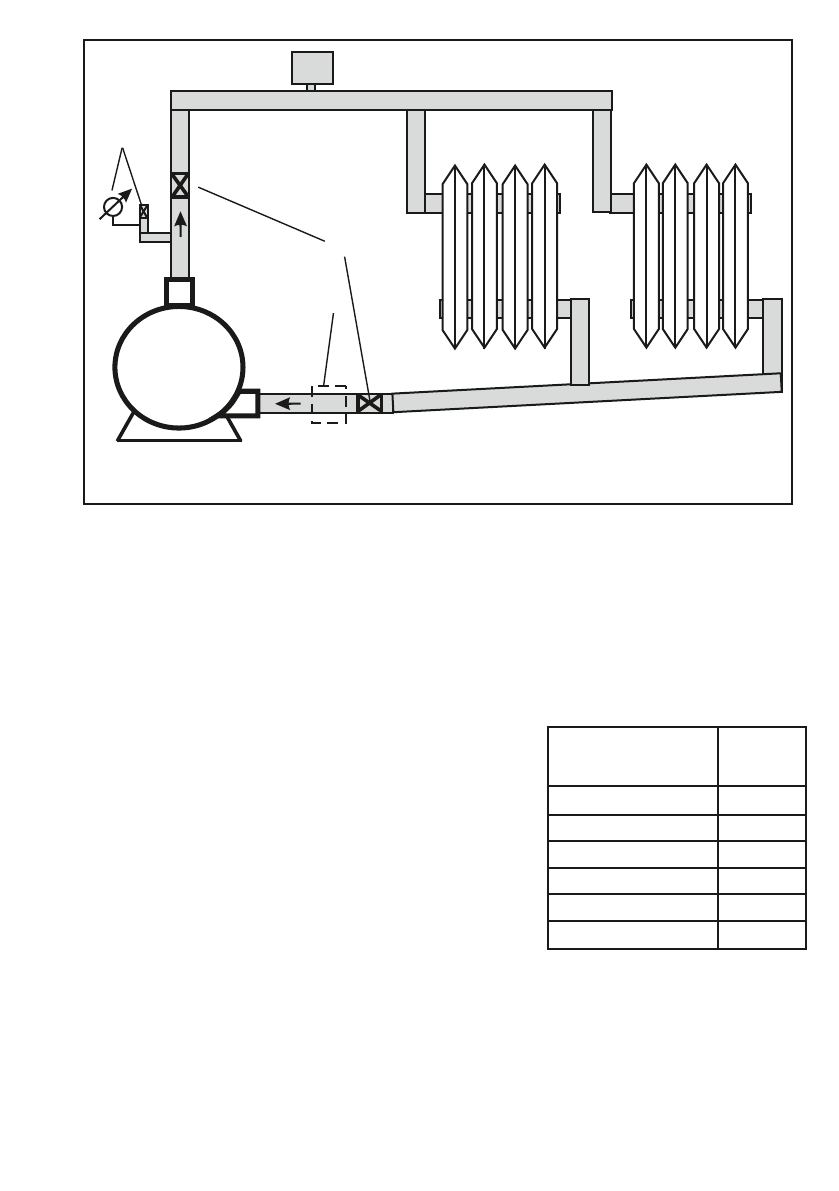

Рисунок 3 - Примерная схема системы отопления

К - котел; ГБ - группа безопасности; РЕ - расширительная

1

емкость; ШВ - шаровый вентиль G 1 / ; НЦ - насос циркуляционный

4

ГБ

ШВ

НЦ

РЕ

К
