45

Рисунок 7.3

•  Установите на место защитную заглушку «A»

(Рисунок 7.2).

В ходе проверки максимального и минимально-

го давления в горелке проверьте расход газа по

счетчику и сравните его значение с данными рас-

хода газа в разделе «Технические характеристи-

ки» на с. 21.

Важно! Измерив давление газа, необходимо

тщательно закрыть отводы, использованные

для замера давления (28 и 27, Рисунок 7.3).

После проведения всех операций  по регули-

ровке газа необходимо опломбировать регу-

лировки клапана.

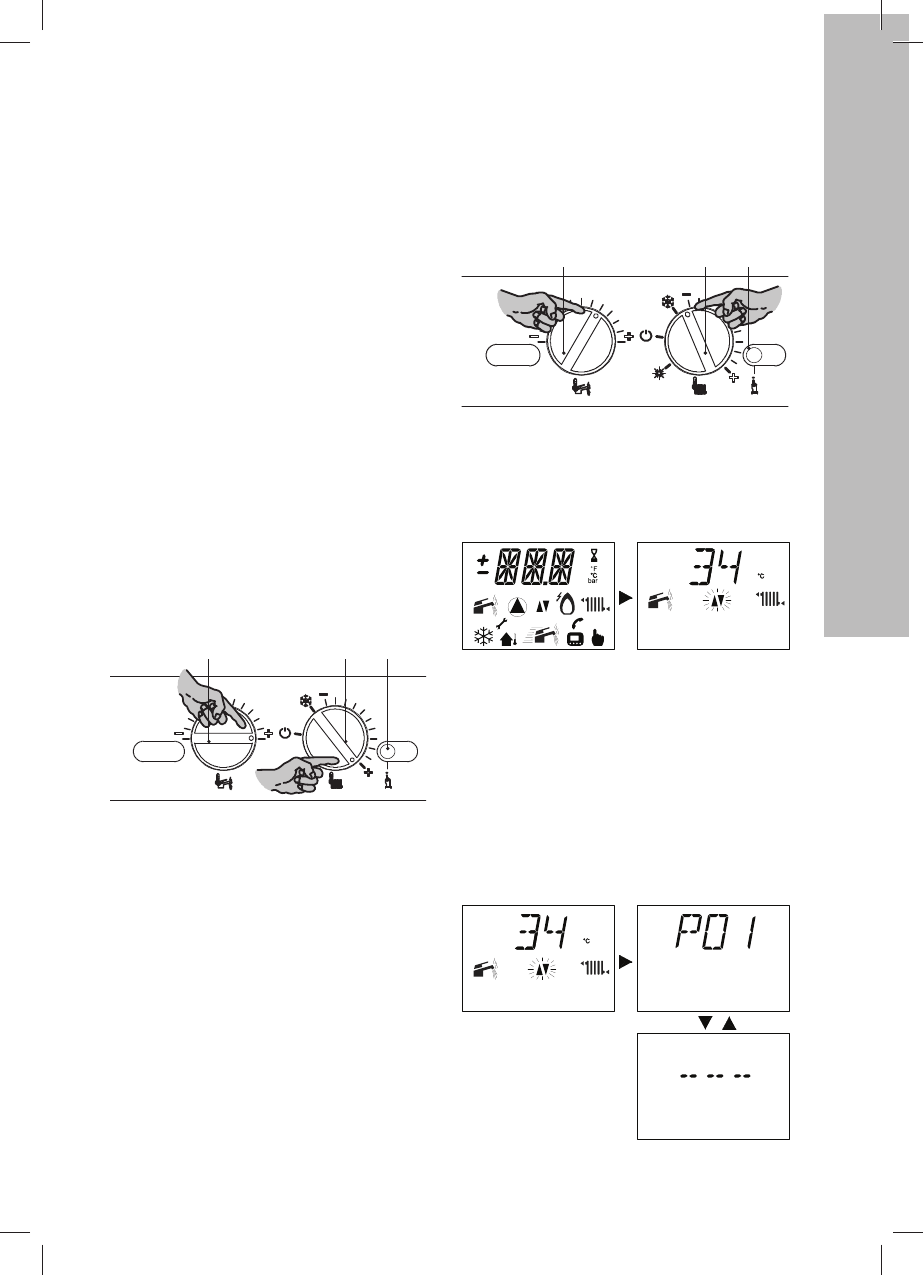

7.3  Регулировка розжига горелки

•  Отключите котел от сети электропитания.

•  Поверните переключатель 4 так, как пока-

зано на рисунке (Рисунок 7.4).

3 4

5

Рисунок 7.4

•  Убедитесь, что комнатный термостат нахо-

дится в положении «осуществляется ото-

пление».

• Откройте отвод для замера давления 27 (Ри-

сунок 7.3) и подключите манометр.

•  Включите питание котла.

• Убедитесь,  что  происходит  равномерный

розжиг горелки. При необходимости отка-

либруйте уровень розжига.

•  Прежде чем приступить к калибровке роз-

жига отключите электропитание котла по-

средством двухполюсного выключателя.

• Установите регулятор температуры воды

горячего водоснабжения 3 и переключа-

тель функций 4 так, как показано на сле-

дующем рисунке (Рисунок 7.5).

3 4

5

Рисунок 7.5

• Включите электропитание котла: на ЖК-

дисплее последовательно отобразятся

следующие символы.

Рисунок 7.6

• Чтобы настроить давление розжига го-

релки, войдите в режим программиро-

вания, нажав и удерживая в течение 15

с кнопку сброса 5 (Рисунок 7.5), пока на

ЖК-дисплее не появится параметр P01.

На ЖК-дисплее последовательно отобра-

зятся следующие символы (параметр P01

будет загораться поочередно с -- -- --).
