35

или стенах, подверженных образованию
плесени;

•  датчик не находился в непосредственной

близости от вентиляторов, выпускных
патрубков или дымоотводов.

5.11  Электрическое подключение внеш-

него датчика к котлу

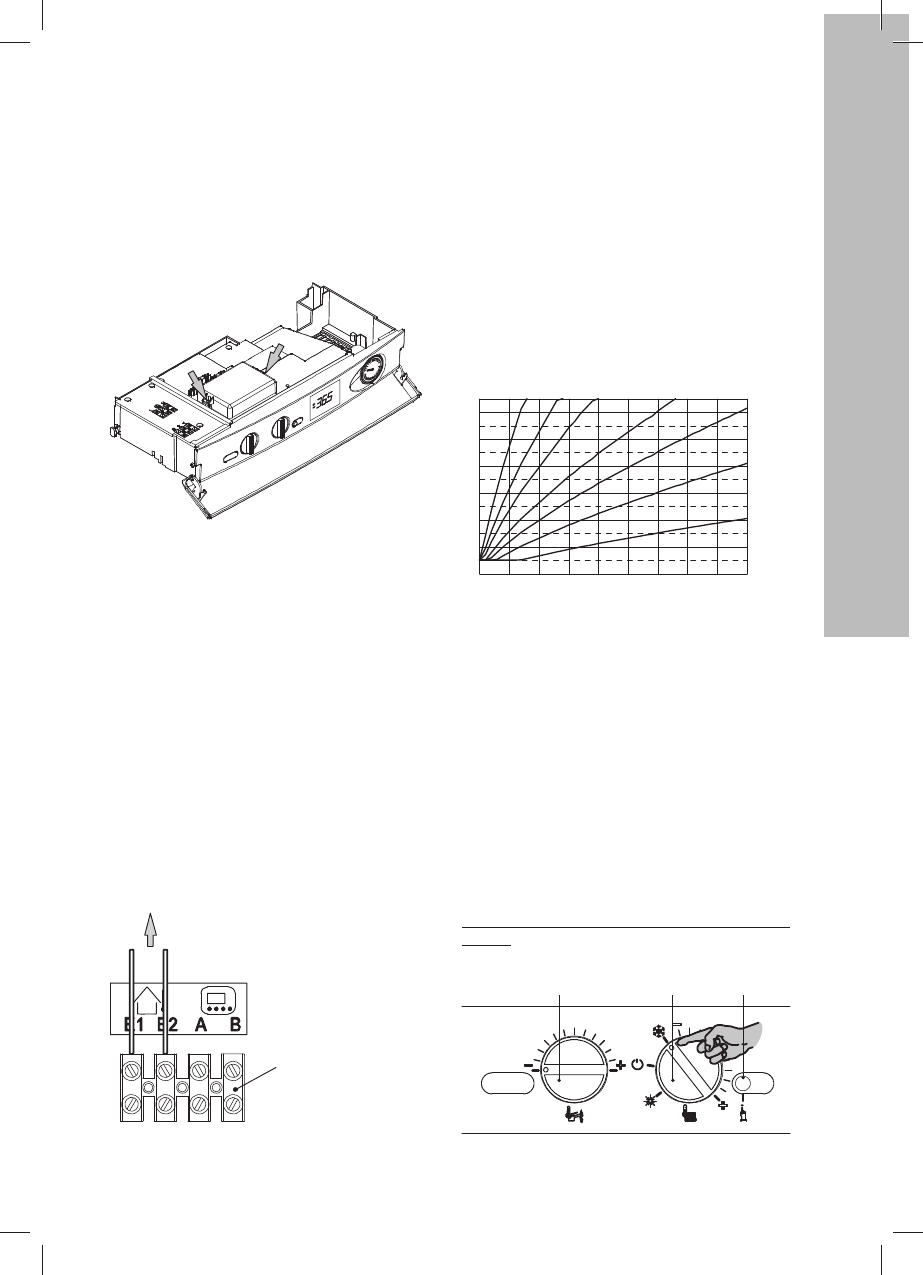

Рисунок 5.24

Для подключения внешнего датчика к котлу не-

обходимо использовать провода сечением не

менее 0,50 мм2.

•  Низковольтные провода для подключенияв-

нешнего датчика должны быть проложены

в лотках, отличных от лотков, содержащих

сетевые провода (2.4 В). Максимальная

длина проводов не должна превышать 20

метров.

•  Открутите два винта (см Рисунок 5.24) и

откройте крышку клеммной колодки внешне-

го датчика и выносной панели управления.

•  Вставьте в зажимы E1 и E2 клеммной колод-

ки два провода (см. Рисунок 5.25).

К ВНЕШНЕМУ ДАТЧИКУ

Клеммная

колодка внешнего

датчика и выносной

 панели управления

Рисунок 5.25

Вставьте эти же два провода в зажимы внеш-

него датчика.

5.12  Настройка коэффициента К внеш-

него датчика

В котле установлено нулевое значение коэф-
фициента K на случай работы без внешнего
датчика.

Внешняя температура °C

20

20

15

10

5

0

-5

-10

-15

-20

-25

30

40

50

60

70

80

Температура нагнетания °C

K=6

K=4

K=3

K=2

K=1,5

K=1

K=0,5

Рисунок 5.26

Коэффициент K — это параметр, который
повышает или понижает температуру на нагне-
тании отопления в зависимости от изменения
внешней температуры.
При подключении внешнего датчика с целью
оптимизации температуры отопления данный
параметр необходимо настроить с учетом про-
изводительности системы (Рисунок 5.26).
Например, чтобы обеспечить в системе ото-
пления температуру нагнетания, равную 60
°C, когда внешняя температура равна -5 °C,
необходимо установить коэффициент K на 1,5
(пунктирная линия, см. Рисунок 5.26).

Последовательность настройки коэффици-
ента K

3 4

5
