14

electrolux

газовые котлы

15

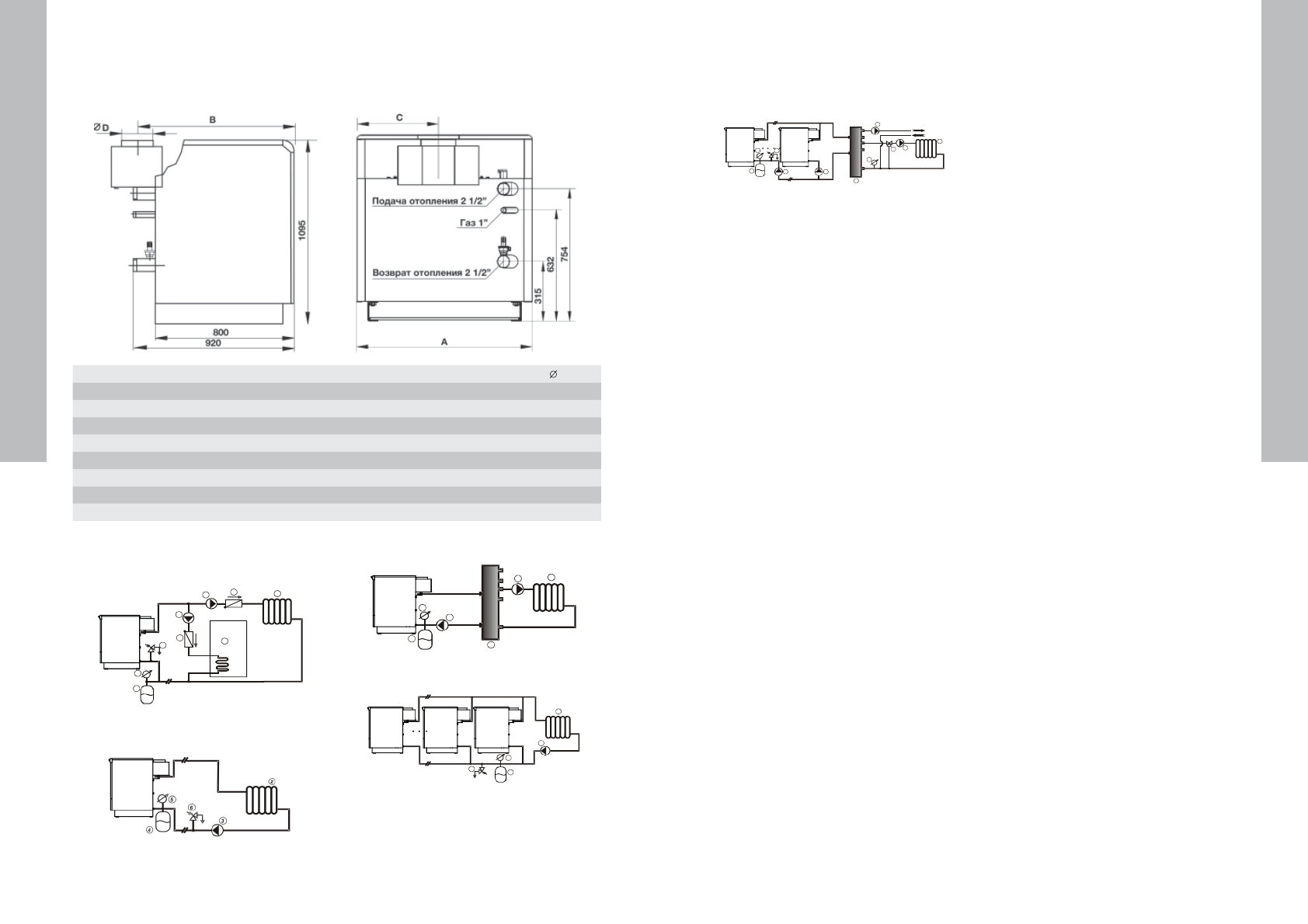

Габаритные и присоединительные
размеры котлов Electrolux

Принципиальные схемы работы

Система отопления с радиаторами.

Отопительная система с радиаторами и
бойлерами косвенного нагрева.

4

5

6

3

7

8

7

3

2

Работа через гидрострелку.

Каскадное подключение котлов.

9

4

5

3

3

2

4

5

6

3

2

Несколько котлов в каскаде, гидравлической
стрелкой, включаемой и отключаемой
потребителем.

1

 Котёл

2

 Радиаторы

3

 Циркуляционный

насос

4

  Расширительный бак (экспанзиомат)

5

 Манометр

6

 Предохранительно-сбросной

клапан

7

 Обратный

клапан

8

  Бойлер косвенного нагрева

9

 Гидроразделитель

(гидрострелка)

10

 3-ходовой смеситель

Подключение бойлера

Подключение водяного контура бойлера-котла
требует внимания и выполнения специальных
работ. Монтаж может производить только
специалист, знающий действующие стандарты,
нормы, предписаниями и т.д.
Перед соединением бойлера и котла,
необходимо тщательно промыть отопительную
систему, так как возможные загрязнения могут
быть причиной сбоя в работе бойлера.

Описание и монтаж электрооборудования
к котлам

Управление газовым котлом для бойлера
косвенного нагрева спроектировано
и выполнено так, чтобы обеспечить
использование всех преимуществ котлов типа
ELECTROLUX дополнительно к возможности
подключения бойлера косвенного нагрева.
•  Котел работает от сети однофазного тока

230В/50Гц.

•  Бойлер не имеет отдельного сетевого

соединения, он работает при 230В/50Гц от
блока управления котлом.

Измерение температуры, в котлах данных
моделей, осуществляется с помощью датчиков
типа NTC. Установка: разместите датчик NTC
в измерительное гнездо бойлера и соедините
провода с соответствующими клеммами на
панели управления согласно обозначений. Если
провод датчика короткий, его можно удлинить
кабелем ПВС 2х0,75 мм

2

 или кабелем подобного

типа, с учетом электротехнических стандартов,
винтовым соединением, изоляцией и пр.
•  Соединить датчик NTC с серийной клеммой

согласно надписей.

•  Соединить насос ГВС (подогрева бойлера)

кабелем ПВС 3х0,75 мм

2

 или максимум

ПВС 3х1 мм2 с серийной клеммой в
соответствующем месте.

Установить перемычку на ножки JP3 на
электронной плате управления.

Подключение комнатного термостата

Провод комнатного термостата необходимо
подключить к серийной клемме с
соответствующей надписью, находящейся на
плате управления. Соединение – низковольтное,
для него нужны клеммы с зажимом.
Рекомендуемое сечение провода 2х0.75 мм

2

.

4

5

5

6

9

10

3

3

3

3

2

FSB ___iN

A

В

С

 D

FSB 65 iN

789

1008

320

200

FSB 80 iN

939

1008

386

200

FSB 100 iN

939

1008

386

225

FSB 115 iN

1164

1008

487

225

FSB 130 iN

1164

1008

487

250

FSB 150 iN

1389

1008

588

250

FSB 165 iN

1389

998

588

300

FSB 180 iN

1464

998

649

300
