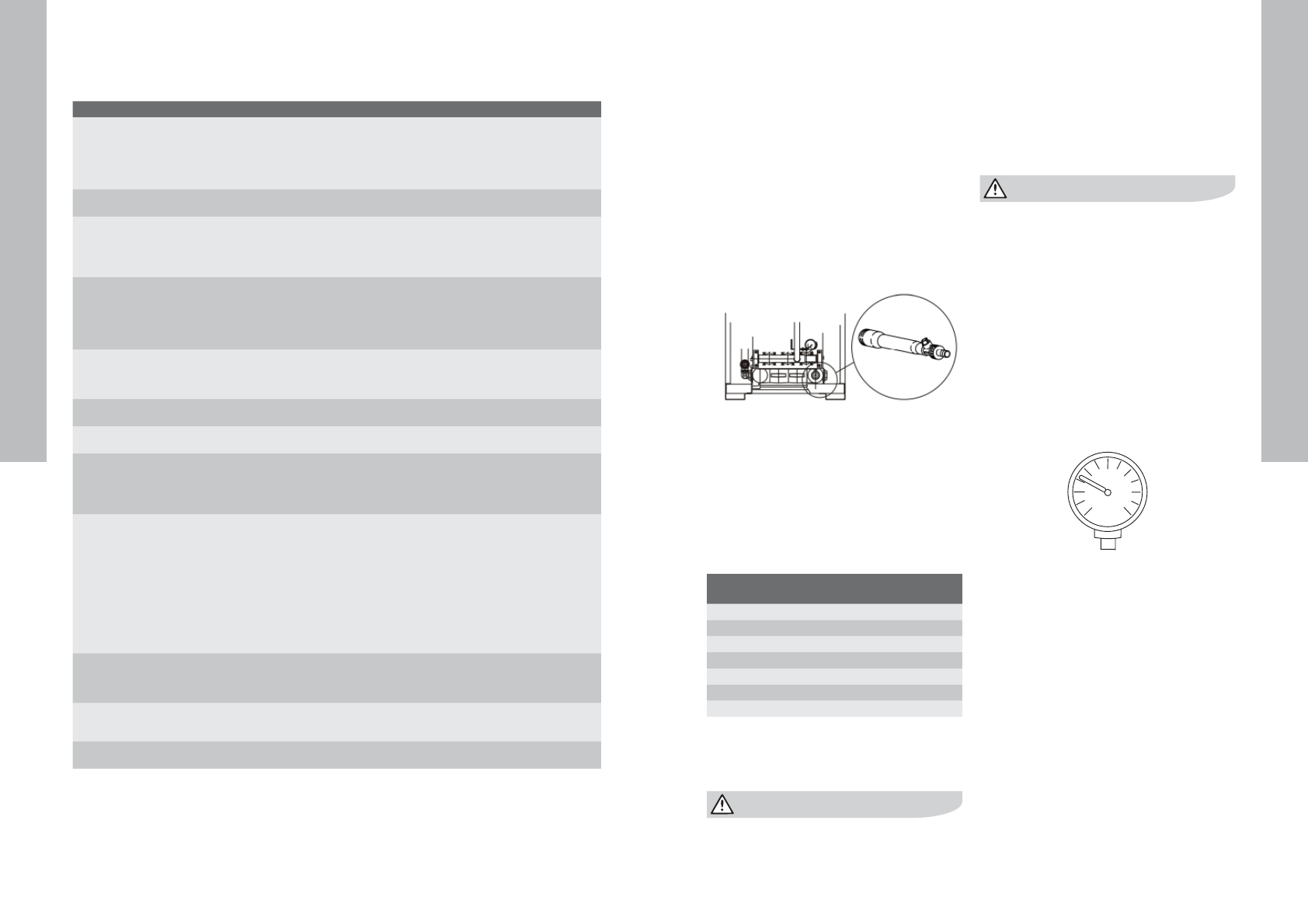

12 защитных функций

№

Функция безопасности

Основные компоненты

Описание функции

1

Защита от превышения
давления в системе
отопления

Сбросной клапан

Когда давление в системе отопления превысит
3 бар, сработает сбросной предохранительный
клапан, чтобы снизить давление и предотвратить
выход из строя гидравлики котла. Убедитесь
в наличии слива в канализацию от
предохранительного клапана.

2

Защита от перегрева
системы отопления

NTC отопления

Предел температуры теплоносителя системы
отопления - 100

о

С - 4

о

С.

3

Защита от перегрева
системы отопления
при работе на ГВС (при
подключении внешнего
бойлера)

NTC отопления, программа
платы управления

При превышении температуры теплоносителя
котла выше 80°С (при работе на ГВС) горелка
отключается, насос на ГВС продолжает работать.

4

Авторестарт

Плата управления

При пропадании электропитания или падении
напряжения ниже 170 Вольт котел отключится,
а при появления электропитания – котел
автоматически включится и будет работать на ранее
установленном режиме (рекомендация: установить
стабилизатор напряжения).

5

Блокировка при отсутствии
газа

Плата управления, газовый
клапан

В случае пропадания газа в трубопроводе (на
горелке) котел автоматически отключается и
блокируется. Вывести котел из блокировки можно
только вручную.

6

Ионизационный контроль
наличия пламени

Электрод ионизации

В случае отсутствия пламени на горелке газовый
клапан закрыт и газ на горелку не поступает.

7

Защита от тепловой
инерции

Плата управления

Постциркуляция насоса отопления  (4 минуты) после
выключения горелки

8

Противозаклинивание
циркуляционного насоса
отопления (и ГВС при
подключении внешнего
бойлера)

Плата управления

Если котёл не работал в течение 24 часов, то
циркуляционный насос отопления (и ГВС при
наличии) автоматически включается на 10 минут.

9

Защита от замерзания котла

Плата управления, NTC

Если температура теплоносителя котла опустится
ниже 8

о

С, то включается насос отопления и

работает 120 сек (2 мин.), если после этого
температура теплоносителя поднимется выше
8

о

С, то насос остановится. Если температура

воды опустится ниже 5

о

С, то запускается режим

пониженной мощности горелки, затем на 30
сек включается режим полной мощности, пока
температура не повысится до  39

о

С, затем котёл

переходит на пониженную мощность, пока не будет
достигнута 45

о

С, после чего горелка выключится, а

насос продолжит работу в течение 120 сек.

10

Блокировка при отсутствие
тяги

Плата управления, датчик
дымовых газов

В случае пропадания тяги – котел автоматически
блокируется и предотвращает попадание продуктов
сгорания в помещение. Повторное включение
возможно не ранее чем через 20 минут

11

Защита от холодного
запуска котла

Плата управления

Циркуляционный насос отопления (ГВС при наличии)
включится только при нагреве теплоносителя в
котле до 38

о

С.

12

Функция  Antilegionella

Плата управления (при
подключенном бойлере)

Раз в неделю бойлер нагревается до температуры
65

о

С.

Требования к воде, используемой в качестве

теплоносителя

PH

7-11

Электропроводность

<200

SO

4

2-

, ppm

<500

Cl

-

, ppm

<50

Содержание железа, м

2

/л

0,6

Жесткость, мг-экв/л, РН<8,5

0,8

Si

2+

, ppm

<20

Заполнение и слив системы отоп-
ления

Заполнение системы отопления

Подсоединив все оборудование, можно при-
ступить к заполнению системы. Эту операцию
надо проводить с тщательным соблюдением
следующего:
•  Откройте выпускные воздушные краны на

радиаторах (краны Маевского);

•  Постепенно откройте кран заполнения и

подпитки и заполните систему отопления,
контролируя правильность работы возду-
хоотводчиков, установленных в системе
отопления;

В системе имеется «кран подпитки» от ГВС – сле-
дует заполнять через него.
•  Закройте выпускные воздушные краны

радиаторов, как только из них начнет выхо-
дить вода;

•  Проверьте при помощи манометра, что

давление в системе достигло оптимального
значения 1-1,8 бар (минимально 0,5 бар);

•  Закройте кран подпитки и снова выпустите

остатки воздуха через воздушные краны

радиаторов.

В качестве теплоносителя используйте подго-
товленную воду или «антифриз для отопления»
разбавленный подготовленной водой.

Неразбавленный концентрат «Антифриза»
использовать запрещено! Автомобильный
антифриз, тосол, масло и иные не реко-

мендованные теплоносители использовать
запрещено!
При не соблюдении вышеуказанного произ-
водитель не несёт ответственности за воз-
можные поломки и сбои в работе котла!

Слив отопительной системы

Перед сливом воды отключите электри-
чество.

•  Откройте все краны котла и отопительной

системы.

•  Откройте кран слива котла или кран, рас-

положенный в нижней точке отопительной
системы. В экстренном случае поверните
предохранительный кран, чтобы слить воду.

Включение котла и его работа

Проверка котла перед первым включением

•  Тип газа должен совпадать с тем, на кото-

рый настроен котёл.

•

Давление системы отопления должно
быть 1,0-1,8 бар.

•  Убедитесь, что система отопления герме-

тична.

•  Проверьте, установлен ли комнатный тер-

мостат, если да, убедитесь, что он включен.

•  Убедитесь, что запорные вентили (шаровые

краны) газовой и гидравлической магист-
ралей («подающей» и «обратной») открыты,
гидравлическая система заполнена и обез-
воздушена;

•  Сетевое напряжение соответствует паспор-

тным данным котла. Для корректной работы
оборудования рекомендуем подключать
электропитание котла через стабилизатор
напряжения (монтаж и подключение должна

выполнить специализированная организация);

Замечание:

Первое включение котла должно осущест-
вляться квалифицированным специалистом.
