Включение котла

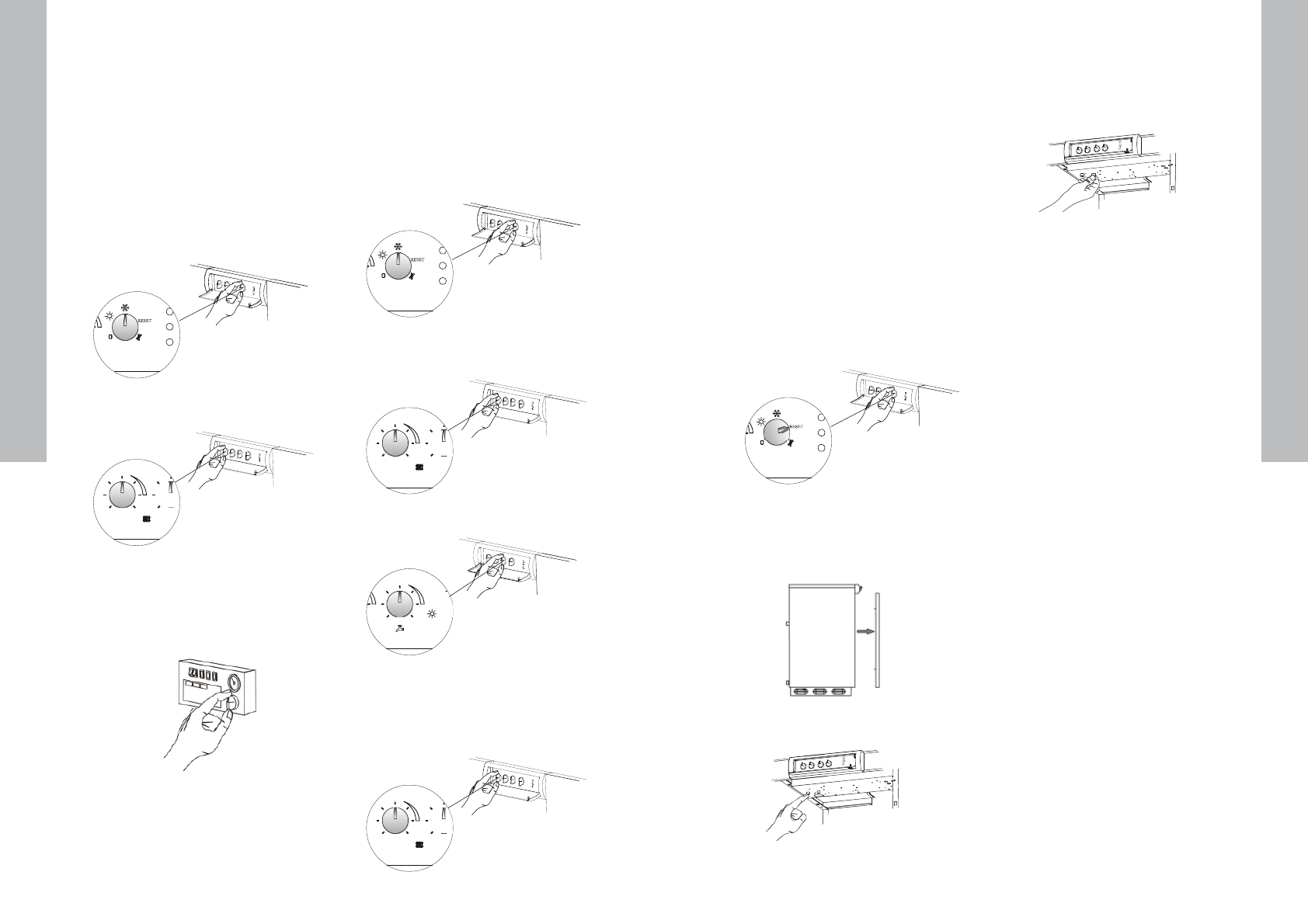

Включите электричество. На панели управления
включится зелёный светодиод, указывающий на
наличии электропитания на котле.

Начало работы котла (Режимы работы):

•  Установите переключатель режима работы

в требуемое положение: «лето» (работа
только на подогрев бойлера косвенного
нагрева), «зима» (работа на отопление и на
подогрев бойлера).

«Снежинка» – режим «зима».

«Солнце» – режим «лето».

•  Регулятором температуры (2) установите

требуемую температуру теплоносителя;

Если подключен комнатный термостат:
•  Установите на комнатном термостате жела-

емую температуру (при первом пуске уста-
новите максимальную – для случая, если
температура в помещении соответствует
установленной).

•  Последующие процессы проходят авто-

матически: электроника генерирует искру,
происходит розжиг горелки, котел начнет
разогрев до установленной температуры.

Для котлов с подключённым бойлером
косвенного нагрева:

(опция, бойлер и комплект подключения при-
обретаются дополнительно)
•  Установите переключатель режима работы

в требуемое положение: «лето» (работа
только на подогрев бойлера косвенного
нагрева), «зима» (работа на отопление и на
подогрев бойлера).

•  Регулятором температуры (2) установите

требуемую температуру теплоносителя
отопления;

•  Установите требуемую температуру ГВС с

помощью регулятора (3).

•  Если имеется внешний датчик температуры

(опция, приобретается дополнительно), то
установка автоматического режима работы
(кривизна кривой и величину параллельного
сдвига) устанавливается с помощью регу-
ляторов (2) и (1).

0.6                    2.6        45

Начало использования (Режимы работы)

С помощью переключателя режима работы (4)
можно установить три режима работы: ВЫКЛ,
ЛЕТО, ЗИМА. В режиме ВЫКЛ функции ГВС
и центрального отопления не действуют. В
режиме ЛЕТО разрешена функция ГВС, фун-
кция центрального отопления не действует.
В режиме ЗИМА разрешены функции ГВС и
центрального отопления. Остальные функции,
например, защита от замерзания и антиблоки-
ровки насоса всегда активны.
При включение котла и наличии запроса на
отопление или на ГВС включится горелка
котла, циркуляционные насосы на отопления
(или бойлера) включится только после того,
как температура котла достигнет 38°C.
Если при розжиге котёл не заработал, верхний
индикатор LED сигнализирует об ошибке, то:
•  Переключатель режима работы (Р1) пере-

ключите в положение RESET, затем пере-
ключите в положение ЗИМА.

 •  Котёл повторит попытку розжига.
Если индикаторы сигнализируют ошибку ава-
рийного термостата дымовых газов или ава-
рийного термостата отопления:
•  Снимите переднюю дверцу котла

•  Внизу монтажной коробки открутите два

пластмассовых колпачка.

 •  Нажмите кнопки до отказа. Услышите

шелчок. Регулятор работы переведите в
положение RESET и далее в рабочее поло-
жение.

•  Котёл повторит попытку розжига.
Если блокировка повторится неоднократно
– вызовите сервисную службу!
Активация режима приготовления ГВС (под-
ключен бойлер косвенного нагрева). Для
активации режима ГВС – на плате управления
котла уставите перемычку JP3, удалите сопро-
тивление, подключённое к клеммам «25» и «25»
и подключите к ним датчик NTC бойлера.
Функция блокировки/разрешения Antilegionella:
Активна при подключенном бойлере.
Коротким замыканием перемычек JP1 и JP2
активируется функция  Antilegionella. Один раз
в неделю бойлер нагревается до температуры
65

о

С. После достижения данной температуры

работа на подогрев бойлера переключается на
запрограммированный режим до следующего
нагрева (через 7 дней).

Режимы работы:

1) Зима – отопление и приготовление ГВС
2) Лето -  только приготовление ГВС

Работа на отопление:

Котел запускается по сигналу котлового термо-
стата (Р3) или комнатного термостата (опция).
После начала работы горелки (розжига) в
течение примерно 50 сек мощность горелки
модулируется с постепенным увеличением от
начальной до максимальной мощности. При
достижении температуры теплоносителя котла
38

о

С включится циркуляционный насос. Когда

температура теплоносителя будет на 6

о

С ниже

установленной, котёл перейдет в режим пони-
женной мощности. При достижении установ-
ленной температуры основная горелка выклю-
чится. Если температура подачи теплоносителя
опустится на 4

о

С  ниже установленной, то снова

включается режим пониженной мощности. Если
температура подачи теплоносителя  упадет на
7

о

С  ниже установленной, то снова включится

режим полной мощности. При выключении
котлового или комнатного термостата после
завершения одного отопительного цикла сра-
батывает система антициклирования (наступает
пауза длиной 300 сек (5мин.)), в пределах кото-
