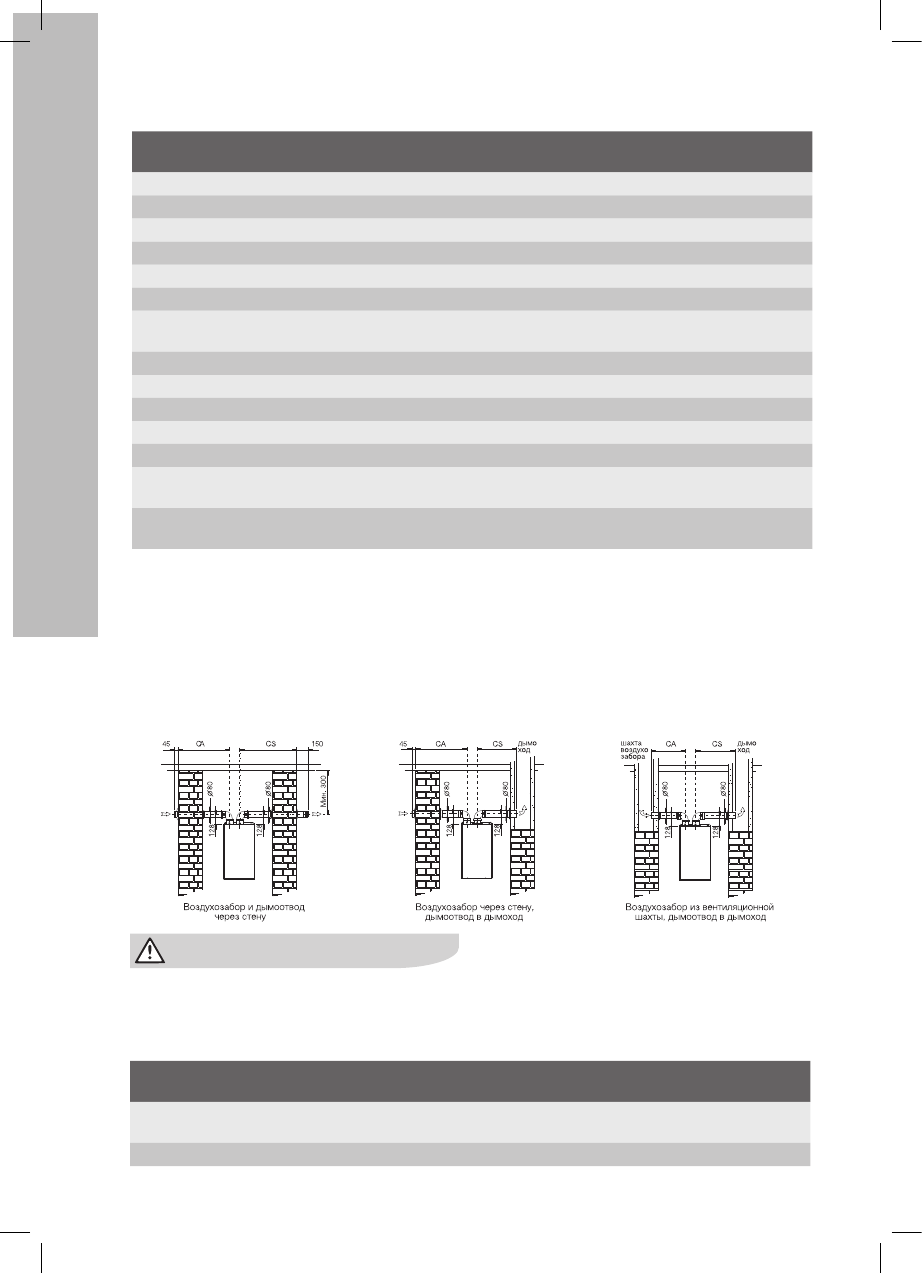

Системы раздельного
дымоудаления и забора воздуха

Изучите приведенную далее таблицу. Каж-
дый дополнительный изгиб 90° эквивален-
тен 0,5 погонным метрам трубы, каждый
дополнительный изгиб 45° эквивалентен

0,25 погонным метрам трубы. Допускается
не более 3-х изменений направления 90°
для каждой трубы.

Система полностью раздельных труб

Раздельные трубы до начала верти-

каль ного коаксиального коллектора

CA+CS

мин - макс (м)

СS макс. (м)

CA+СS

мин. макс. (м)

СS макс. (м)

2-30

20

2-14

9

Расположение терминала

Расстояния

Аппараты

свыше 16 до 35 кВт (мм мин.)

Под окном

А

600

Под вентиляционным отверстием

В

600

Под карнизом

С

300

Под балконом**

D

300

От смежного окна

Е

400

От смежного вентиляционного отверстия

F

600

От вертикальных или горизонтальных
трубопроводов или выпусков***

G

300

От угла здания

Н

300

От ниши здания

I

300

От пола или другой плоскости хождения

L

2000

Между двумя вертикальными терминалами

M

1500

Между двумя горизонтальными терминалами

N

1000

От лицевой поверхности без отверстий или
терминалов, в радиусе 3 м от выхода дыма

0

2000

Тоже, но с отверстиями или терминалами в
радиусе З м от выпуска дыма

Р

3000

**  Терминалы под балконом практически долж-

ны помещаться в такое положение, чтобы
общий путь дыма от пункта выхода из терми-
нала до его вывода от внешнего периметра
балкона, включая возможную высоту защит-
ной балясины, не был бы меньше 200 мм.

***  Терминалы должны размещаться на рас-

стоянии не меньше 500 мм от материалов,
чувствительных к воздействию продуктов
сгорания (например, карнизы и водостоки
из пластика, дерева и т.д.), если только не
принимаются адекватные защитные меры
в отношении данных материалов.
