газовые котлы

17

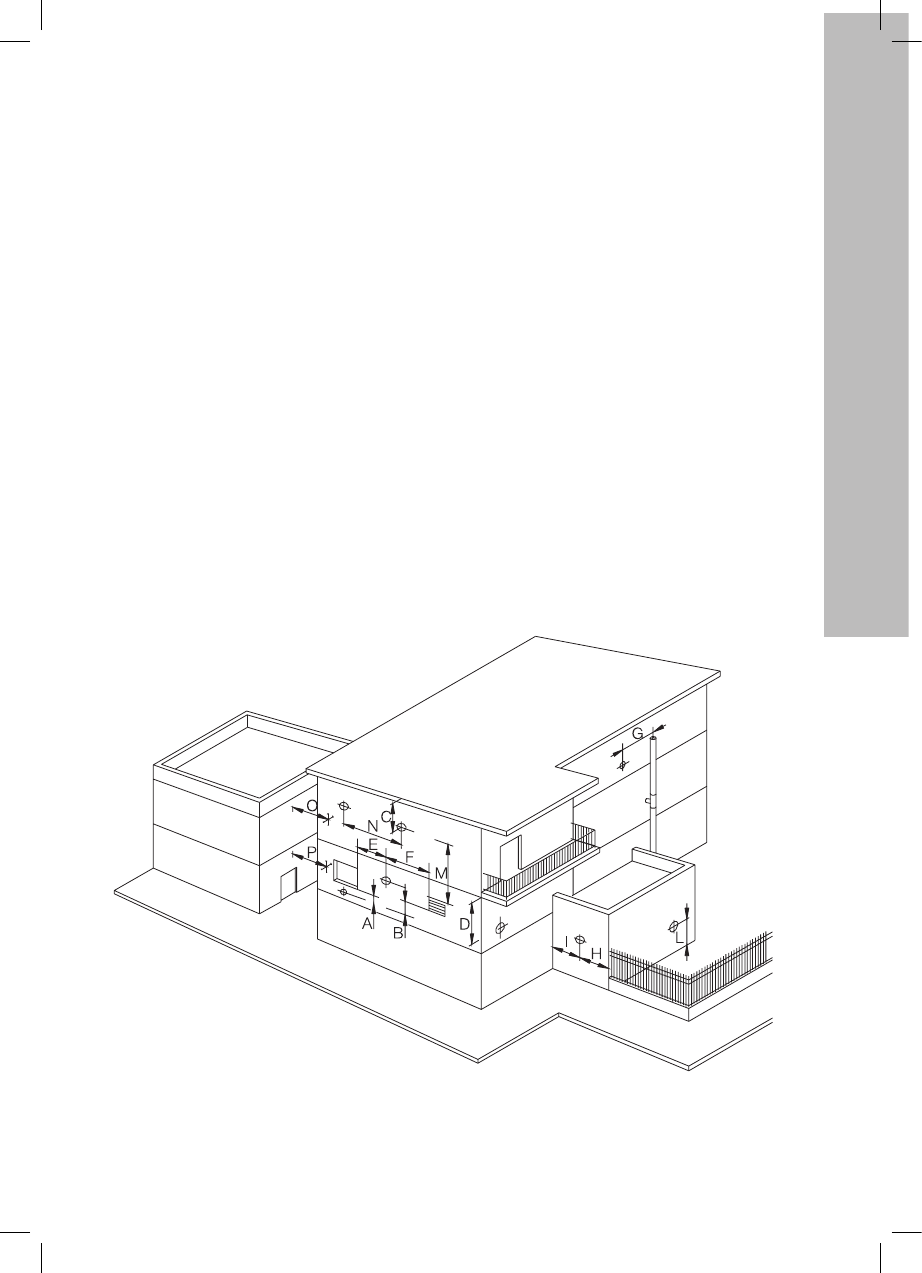

Расположение терминалов для аппаратов
с принудительной тягой в зависимости от
их теплопроизводительности

Чтобы гарантировать функциональность и
эффективность аппарата надо предусмотреть
для горизонтальных участков воздухозабора и
дымоудаления уклон от 2% до 5% от аппарата
вниз и наружу. Системы вытяжки и дымоуда-
ления там, где это не предусматривается дей-
ствующими нормами, должны быть защищены
с помощью деталей и приспособлений, защи-
щающих от атмосферных воздействий.
Указания по подсоединению канала дымовой
трубы к дымоходу:
•   Не вдвигать выпускную трубу внутрь дымохо-

да, но обеспечить герметичное подсоедине-
ние. Выпускная труба должна быть перпен-
дикулярной относительно противоположной
внутренней стенки дымохода (см. рисунок).

В случаях выпуска трубы дымоудаления у стены
должно соблюдаться расположение, приведен-
ное на рисунке и в следующей таблице.

•  Коаксиальная система «труба в трубе»

60/100 мм

 с отводом продуктов сгорания

по внутренней трубе диаметром 60 мм,
находящейся внутри трубы диаметром 100
мм. Приток воздуха для горения осущест-
вляется через кольцевой зазор между
трубами. Максимальная длина труб дымо-
ходов/воздуховодов не более 5м.

•  Раздельная система труб 80 и 80 мм

с отводом продуктов сгорания по одной
трубе и забором наружного воздуха для
горения по другой трубе диаметрами 80
мм соответственно каждая. Максимальная
длина труб дымоходов/воздуховодов не
более 30м.

•  Одноканальный

 с отводом продуктов

сгорания по одной из труб 80 мм и забо-
ром воздуха для горения из помещения по
другой трубе диаметрами 80 мм соответ-
ственно каждая. Максимальная длина труб
дымоходов/воздуховодов не более 50 м.
