16

electrolux

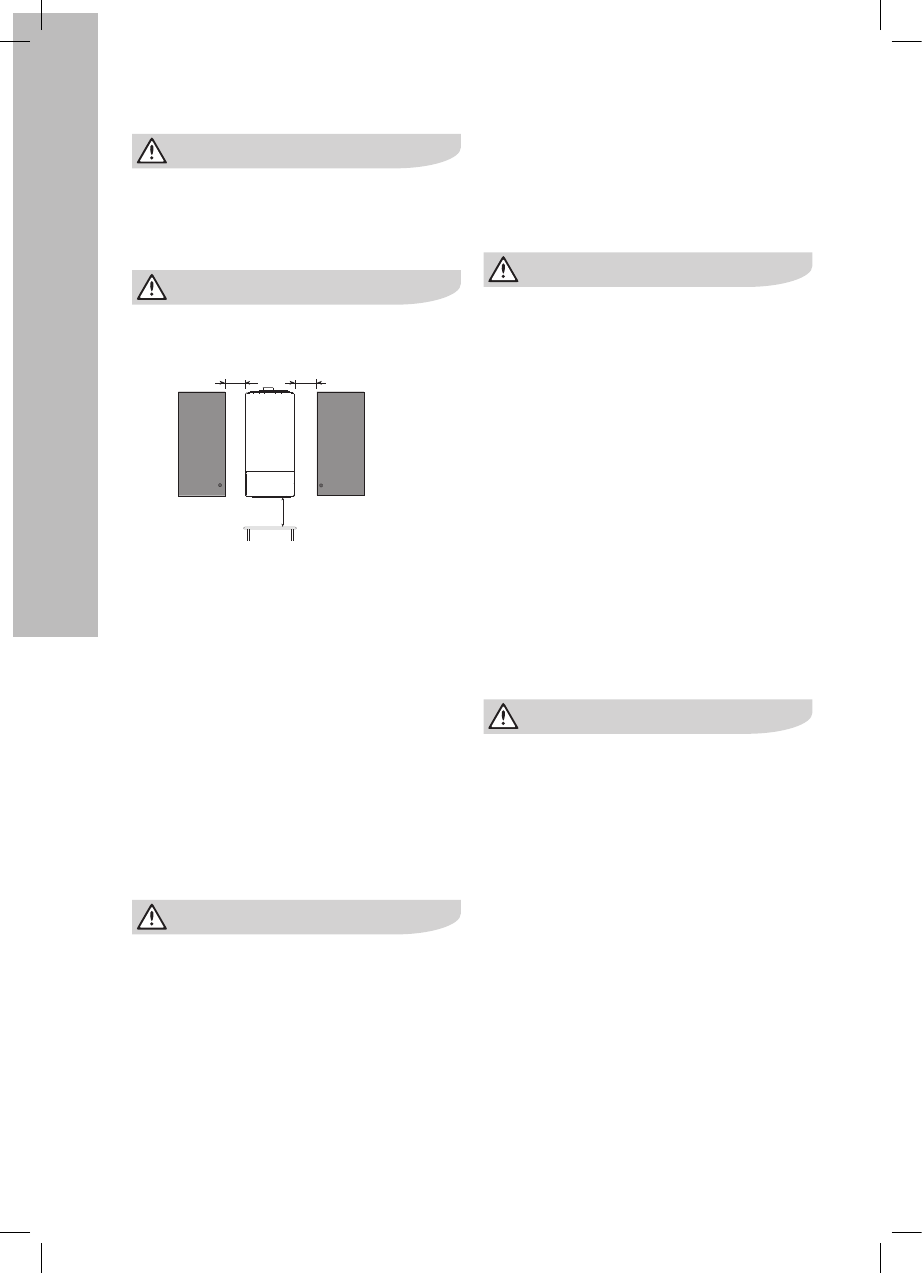

Внимание: при размещении котла необхо-
димо учесть минимальное расстояние до
огораживающих поверхностей, для того,
чтобы его можно было обслуживать, см.
рисунок.

Внимание: минимальное расстояние до
огораживающих поверхностей должно
быть не менее 20 мм.

200 mm

200 mm

200 mm

Гидравлические подсоединения

•   Перед подсоединением котла к системам

отопления и горячего (холодного) водо-

снабжения обязательно их промойте для

устранения загрязнений (особенно жиров

и масел), частиц ржавчины, окалин, пакли,

строительного мусора и других загрязне-

ний, попавших из радиаторов и трубопро-

водов, которые могут повредить насос,

теплообменник котла и/или его датчики.

•  Снимите пластмассовые пробки, защищаю-

щие трубные подсоединения котла и соеди-

ните подающую и обратную линии системы

отопления, вход холодной воды и выход

горячей воды системы ГВС.

•  Чтобы избежать повышенного шума в систе-

ме отопления и системе горячего водоснаб-

жения не используйте колена маленького

радиуса и переходы с уменьшением диаме-

тров труб или с заужением сечения

Прокладка и подключение трубопроводов
должны быть выполнены так, чтобы исклю-
чить механические напряжения и нагрузки.

•  Трубопроводы должны быть проложены

без перекосов и заканчиваться точно по

оси соответствующего присоединительного

патрубка.

•  Слив от предохранительно-сбросного кла-

пана системы отопления должен подклю-

чаться к сливной воронке канализации. В

противном случае теплоноситель системы

отопления, при срабатывании клапана,

будет попадать на пол и стены помещения.

В этом случае изготовитель котла ответ-

ственности за это не несет. Установка и

подключение к канализации выполняется

силами монтажной организации

Подсоединение газа

Установка котла должна производить-
ся квалифицированным специалистом,
поскольку неправильная установка может
нанести ущерб людям, животным или мате-
риальным ценностям, за что изготовитель
не может быть признан ответственным.

Проведите следующие проверки:
•   чистоты всех труб системы подачи газа,

чтобы избежать возможных загрязнений,
которые могли бы подвергнуть риску рабо-
ту котла;

•   линия подачи и рампа газа соответствуют

действующим нормам и предписаниям;

•   питающий трубопровод должен иметь сечение

превышающее или равное таковому котла;

•   проверьте, чтобы подаваемый газ соот-

ветствовал тому, для которого котел был
отрегулирован: иначе квалифицированный
специалист должен будет произвести пере-
вод на другой тип газа;

•   что до аппарата установлен отсекающий кран.

ОБЯЗАТЕЛЬНО проверьте наличие про-
кладки в месте подсоединения газового
трубопровода к котлу. Для этого нельзя
использовать лён, тефлон, резину и подоб-
ные материалы.
При работе на сжиженном газе абсолютно
необходимым является установка редукто-
ра давления до котла.

Присоединение к дымоходу

Для котлов с закрытой камерой сгорания

Котлы с закрытой камерой сгорания и при-
нудительным удалением дымовых газов,
для выброса дымовых газов в атмосферу
используют  дымо-/воздуховод специальной
конструкции. Дымоход проводится через
наружную стену помещения или крышу.
При этом, возможно использование несколь-
ких систем дымо-/воздуховодов в различных
вариациях. Максимальная суммарная длина
труб дымоудаления и воздухоподачи, в некото-
рых случаях, может достигать длины до 50 м.:
