газовые котлы
3

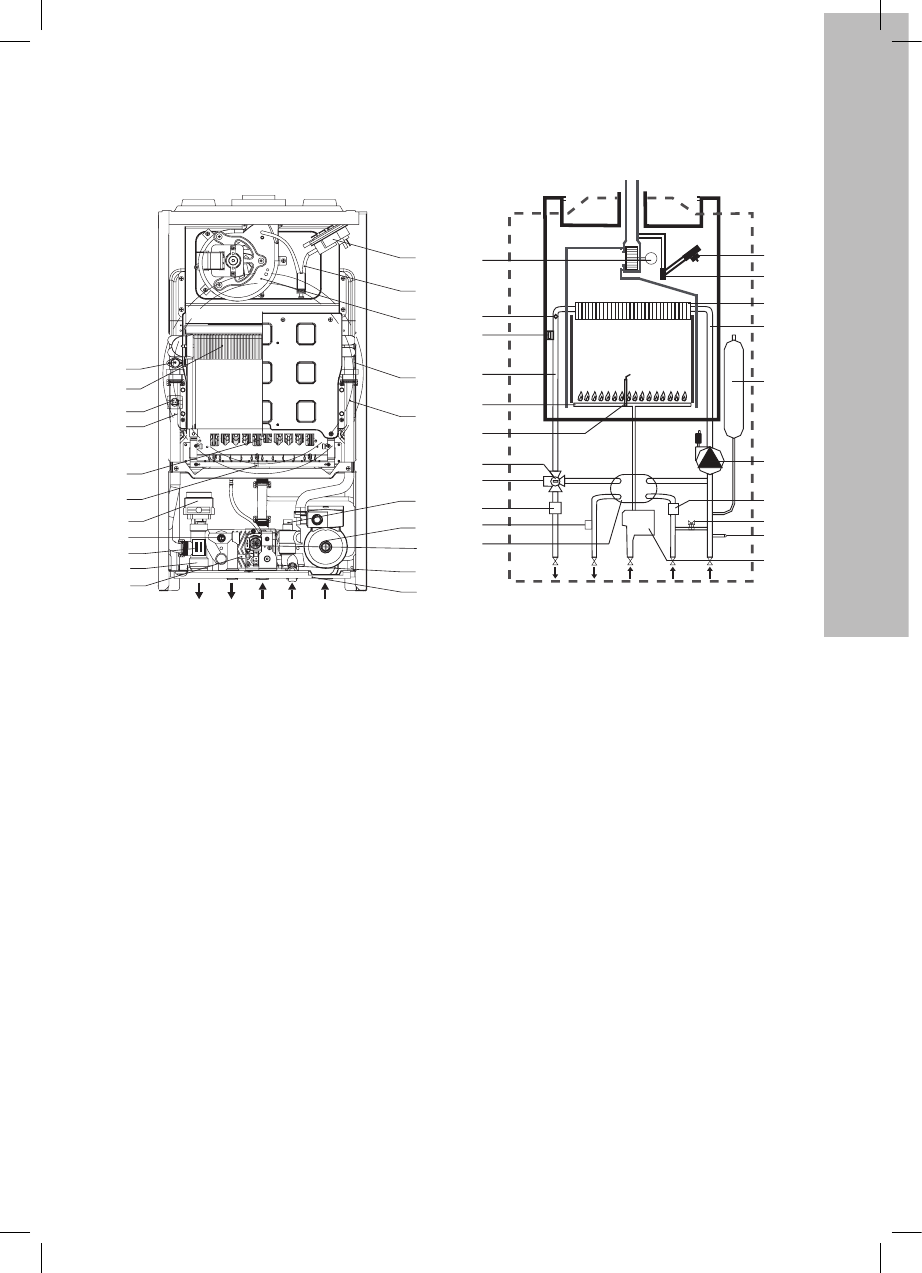

Внутренняя структура котла
1
22 23 24 25 26
4
3
5
8
9
10
11
12
13
14
16
15
21
17
18
19
20
2
6
7
1
Вторичный теплообменник
2
Трехходовой клапан
3
Датчик давления теплоносителя
4
Датчик
NTC системы ГВС
5
Сервопривод трехходового клапана
6
Электрод розжига и ионизации
7
Горелка
8
Труба выхода из теплообменника
9
Датчик NTC системы отопления
10
Основной теплообменник
11
Датчик перегрева теплообменника
12
Прессостат вентилятора
13
Конденсатосборник
14
Вентилятор дымоудаления
Принципиальная схема
8
7
6
5
5
3
19
18
9
14
17
13
1
20 21
23 24
4
22
2
1
3
5
7
8
9
11
14
12
13
16
10
18
27
19
26
25
24
23
22
20
17
4
15
6
15
Расширительный бак
16
Труба входа в теплообменник
17
Датчик расхода ГВС
18
Циркуляционный насос
19
Газовый клапан
20
Кран подпитки
21
Рама котла
22
Подача системы отопления
23
Выход горячей воды
24
Вход газа
25
Вход холодной воды
26
Обратная линия системы отопления
27
Сбросной клапан, 3 бар
Содержание
- 3 газовые котлы; Внутренняя структура котла
- 4 Циркуляционный насос; GCB 24 Basic Duo Fi
- 5 Показатель; Технические характеристики
- 7 Панель управления; Пояснение к ЖК-дисплею
- 8 Подключение газа; Заполнение системы отопления; Включение котла и его работа; Проверка котла перед первым включением
- 9 ОN; Начало использования; Режима горячего водоснабжения
- 10 Настройка программатора котла
- 11 Погодозависимое управление котлом; Выключение; Выключение котла на долгое время
- 12 Е2 – перегрев теплоносителя; Температура теплоносителя более 100; Е3 – ошибка в системе дымоудаления; • Если в помещении, где установлен котел
- 13 Общие неисправности и решения; Hеисправность
- 14 Техническое обслуживание; Распаковка
- 15 Проверка и принятие; Размеры; Требования к воде, используемой в качестве; Присоединение гидравлических систем
- 16 Условия установки; Крепление панели для установки; Подсоединение газа
- 17 Присоединение к дымоходу; Концентрическая система «труба в трубе»
- 18 Расположение терминала
- 19 Система полностью раздельных труб; LO
- 20 Принципиальная схема электронной платы управления
- 21 Описание DIP-переключателей
- 23 Этикетка котла; Год; Утилизация; Сертификат соответствия:
- 24 Га ран тий ный та лон
