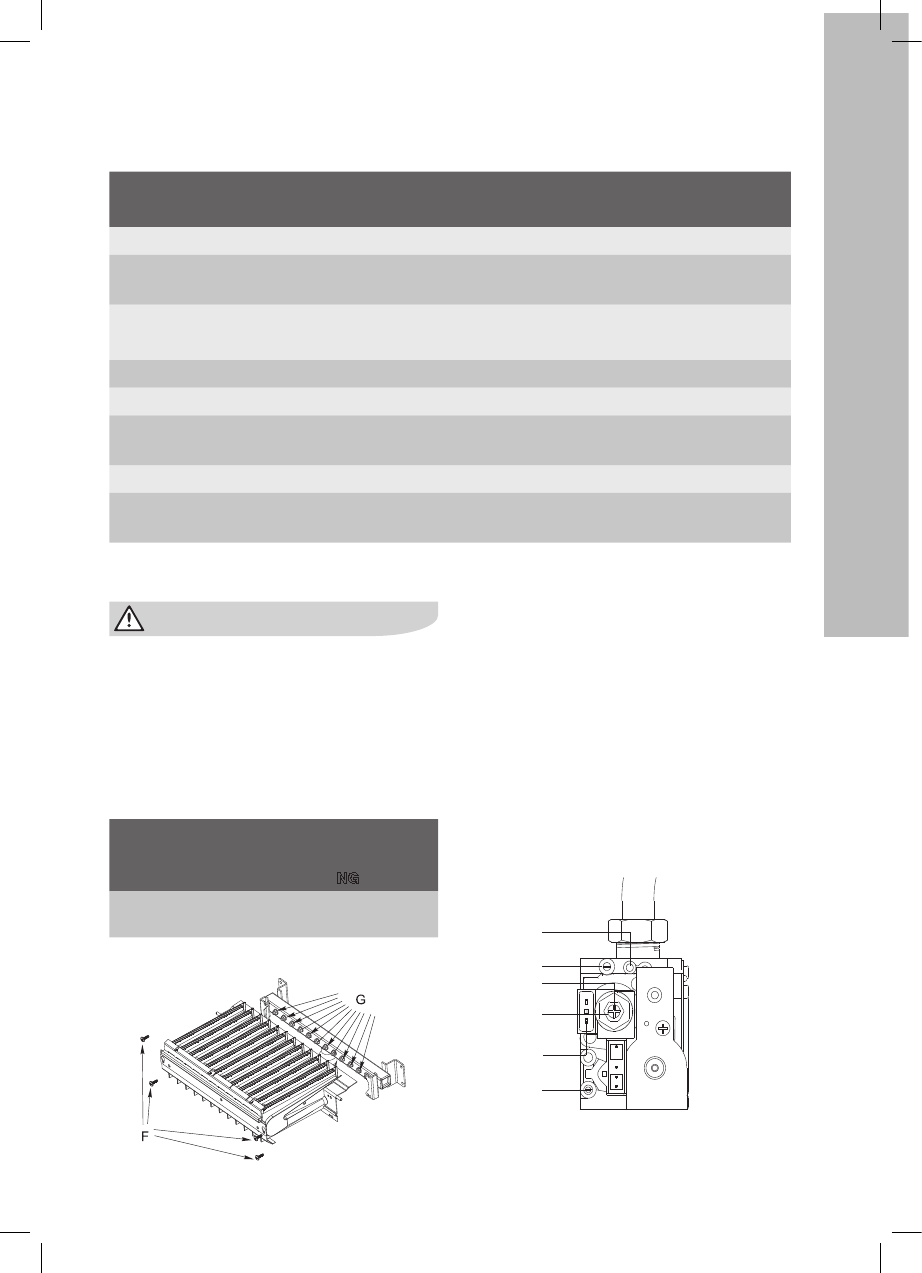

Описание DIP-переключателей

Перевод котла на сжиженный газ

Внимание! Перевод на другой тип газа
должен производить квалифицированный
специалист авторизованного сервисного
центра.

На заводе-изготовителе котел настроен на
природный газ. Для перевода на сжиженный
газ необходимо заменить форсунки и перена-
строить работу электроники котла и газового
клапана.

Модификация
Basic Duo

Кол-во

форсунок

Диаметр

форсунок, мм

NG

LPG

24 кВт

12

1,35

0,77

30 кВт

14

1,35

0,77

Настройка газового клапана

Газовый клапан на заводе-изготовителе отре-
гулирован для работы на природном газе при
входящем давлении газа 20 mBar.
При проведении пуско-наладочных работ необ-
ходимо проверить настройку газового клапана и,
при необходимости, отрегулировать клапан. Для
этого:
•   выключите котел кнопкой на панели управ-

ления;

•   закройте кран подачи газа к котлу;
•   снимите лицевую крышку котла;
•   на штуцере «С» газового клапана (см. рису-

нок) отверните винт-заглушку на 1 – 1,5
оборота, к штуцеру подключите манометр;

E

A

B

D

C

F

№

Изменяемая функция

Положение микропереключателя

ON

OFF

1

Используемый газ

сжиженный

природный

2

Тип приготовления ГВС

вторичный

теплообменник

битермический

теплообменник

3

Тип системы отопления

Радиаторы

Теплый пол

(40-85 0С)

(35-60 0С)

4

Модификация котла

old

new

5

Погодозависимое  управление

выключено

включено

6

Подогрев  вторичного
теплообменника (в случае наличия)

выключено

включено

7

Режим работы системы отопления

нормальный

цикличный

8

Датчик давления

Аналоговый

(встроенный манометр)

Цифровой

(вывод

значений на дисплей)
