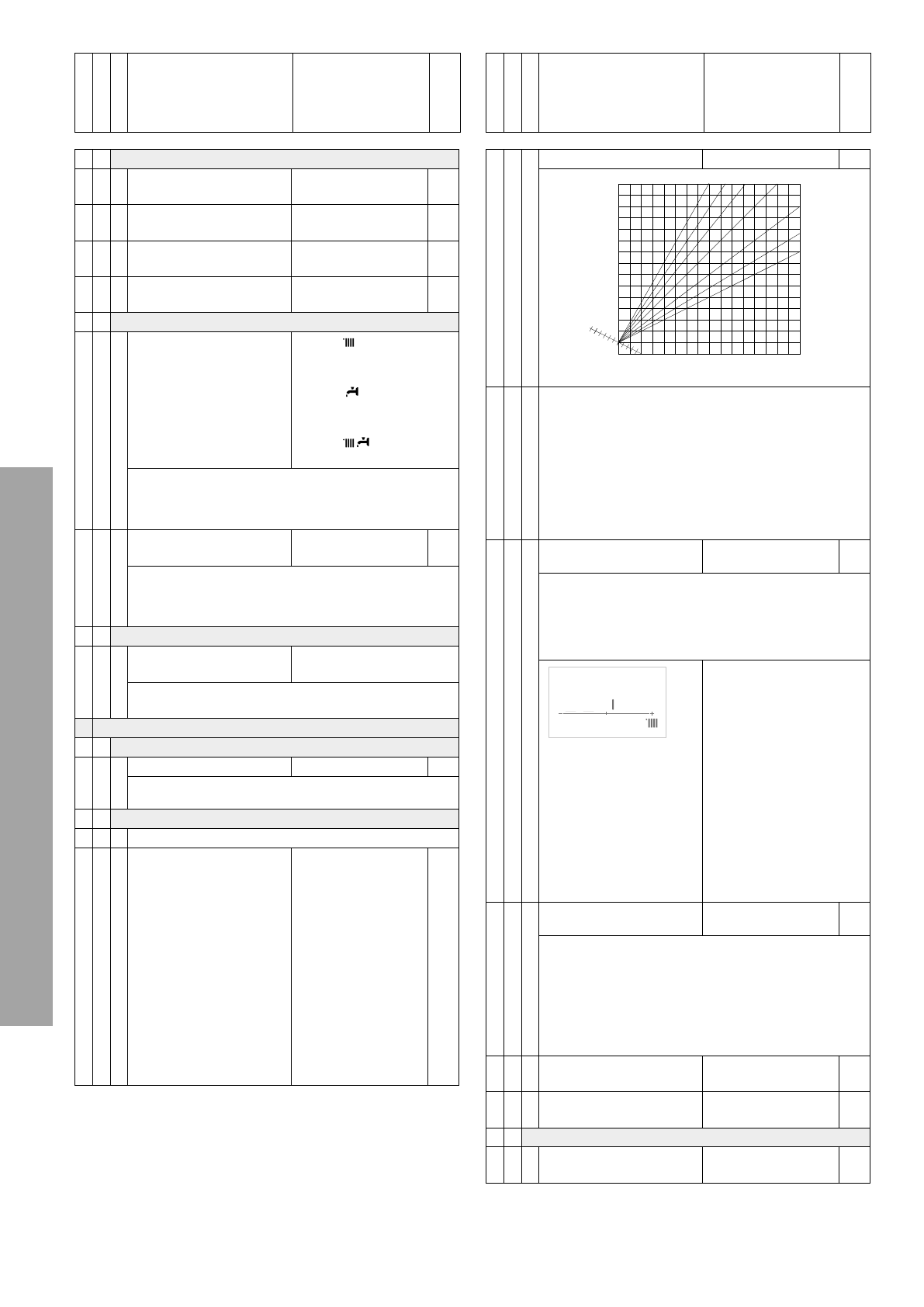

2 6 ПАРАМЕТРЫ НАСТРОЙКИ КОТЛА
2 6 0 Активация ручного

режима

0 = ВЫКЛ
1 = ВКЛ

0

2 6 1 Управление насосом

котла

0 = ВЫКЛ
1 = ВКЛ

0

2 6 2 Управление

вентилятором

0 = ВЫКЛ
1 = ВКЛ

0

2 6 3 Управление 3-ходовым

клапаном

0 = ГВС
1 = Отопление

0

2 7 ТЕСТОВЫЕ И СЕРВИСНЫЕ ФУНКЦИИ
2 7 0 Режим “Трубочист”

TEST

+   =

Максимальная мощность
в режиме отопления

TEST

+   =

Максимальная мощность
в режиме ГВС

TEST

+    =

Минимальная мощность

Возможно активировать Функцию

“ТРУБОЧИСТ”можно активировать и  с панели

управления, нажимая и удерживая  кнопку сброса в

течение 10 секунд.

2 7 1 Функция “Антивоздух”

0 = ВЫКЛ
1 = ВКЛ

0

поворачивайте рукоятку в положение ВКЛ. и

нажмите ОК. Функция “АНТИВОЗДУХ” может быть

активирована с панели управления, путем нажатия

кнопки MODE течение 5 сек.

2 8 СБРОС ПАРАМЕТРОВ МЕНЮ 2
2 8 0 Сброс настроек меню

Сброс?
ОК=Да, ESC=Нет

Для сброса всех параметров начальных заводских
установок нажмите кнопку OK

4 ПАРАМЕТРЫ ЗОНЫ 1
4 0 ЗОНА ОТОПЛЕНИЯ 1
4 0 2 Установленн. t зоны 1

от 35 до 82 (°C)

70

для установки фиксированной температуры

подачи отопления см. параметр 421.

4 2 НАСТРОЙКИ ЗОНЫ ОТОПЛЕНИЯ 1
4 2 0 < Не доступно>
4 2  1 Вид терморегуляции

Для включения
терморегуляции
нажмите кнопку
«SRA». На дисплее
высвечивается символ

0 = Постоянная
температура на
подаче
1= Базовая
терморегуляция
2 = Датчик
комнатной
температуры
3 = Датчик уличной
температуры
4 = Датчик
комнатной
и уличной
температуры

1

Меню

По

дм

еню

Парам

ет

р

 Описание

 Диапазон

Заво

дск

ая

ус

тановк

а

4 2 2 Выбор наклона терморег. от 1.0 до 3.5

1.5

Темпера

ту

ра в по

дающ

ей линии

 конт

ура о

топления

Температура на улице

Параллельный

сдвиг кривой

30

40

50

60

70

80

90

100

°C

10

2.5

3.0

3.5

2.0

1.5

1.2

1.0

5

0

-5

-10

-15

-20 °C

Если используется датчик уличной температуры,
то теплоноситель на выходе из котла имеет
температуру, которая зависит от температуры на
улице и типа контура отопления, т.е. от типа кривой
нагрева.
Кривая нагрева должна быть выбрана в
соответствии с расчетной температурой контура
отопления и свойств ограждающих конструкций, т.е.
свойств помещения.

4 2 3 Сдвиг кривой терморег.

функция SRA включена

от -14 до 14 (°C)

0

Параллельный сдвиг кривой нагрева предназначен
для адаптации котла под параметры контура
отопления, и позволяет корректировать
температуру в подающей линии контура отопления
в соответствии с комнатной температурой.

SRA

0

Получая доступ

к параметру и

поворачивая

рукоятку,

возможно сдвинуть

кривую  параллельно

направлении. Перемена

значения может быть

прочитана на дисплее:

от-14 до +14 для

высокотемпературного

устройства. Каждый

шаг соответствует 1°C

увеличение/уменьшение

т е м п е р а т у р ы

подачи отопления

относительно заданного

значения.

4 2 4 Влияние комн.датчика

функция SRA включена

от 0 до 20

20

Если установлено = 0, то комнатная температура
не влияет на расчет температуры теплоносителя.
Если установлено = 20, то комнатная температура
максимально влияет на расчет температуры
теплоносителя, возможно, только если
подсоединено дополнительное устройство
посредством шины данных

4 2 5 Максимальная

температура

от 35 до 82 (°C)

82

4 2 6 Минимальная

температура

от 35 до 82 °C

35

4 3 ДИАГНОСТИКА ЗОНЫ ОТОПЛЕНИЯ 1
4 3 4 Запрос на отопление

зона 1

0 = ВЫКЛ
1 = ВКЛ

Меню

По

дм

еню

Парам

ет

р

 Описание

 Диапазон

Заво

дск

ая

ус

тановк

а
