Монтаж котла

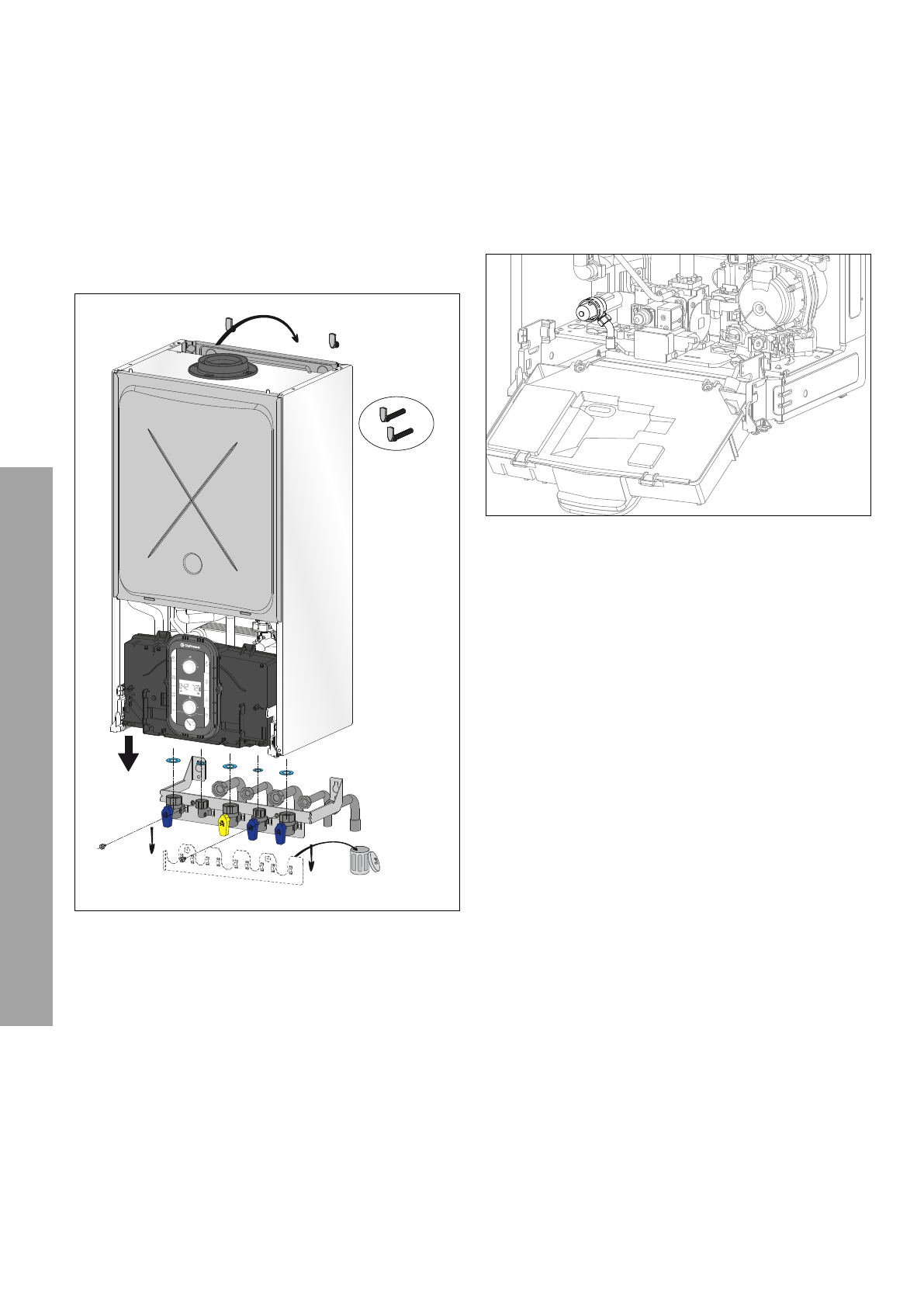

- Используя бумажный монтажный шаблон разметьте и

просверлите 2 отверстия для дюбелей, вставьте дюбели и
вкрутите крепежные крюки.

-   Повесьте котел на крюки.
-   Снимите передний кожух.
-  В случае установки с гидравлическим монтажным комплектом:

отпустите два винта B и снимите прихват 37. Соедините краны
и переходники гидравлического комплекта на котле.

-  В случае установки с гидравлическим комплектом, перед тем

как устанавливать оборудование, выполните соединение.

- Проверьте уплотнение водных и газовых соединений и

устраните возможные утечки.

1

3

2

1

B

B

37

Предохранительный клапан
Присоедините дренажную трубку (входящую в комлект
поставки) к выходу предохранительного клапана 9 (см.
рисунок).
Дренажный патрубок предохранительного клапана (см.
рисунок) следует соединить с дренажным сифоном так, чтобы
можно было визуально убедиться в работоспособности
предохранительного клапана. В противном случае может быть
причинен вред людям, домашним животным и имуществу. За
указанные травмы и ущерб производитель ответственности не
несёт.
