Гидравлическое/газовое соединение

У наших дилеров имеются различные виды Комплектов,
соответствующих разным требованиям установки:
- Первый монтаж
- Замена старого котла Chaffoteaux
- Замена котлов других марок
Подробности смотрите в каталоге фурнитуры CHAUFFOTEAUX.

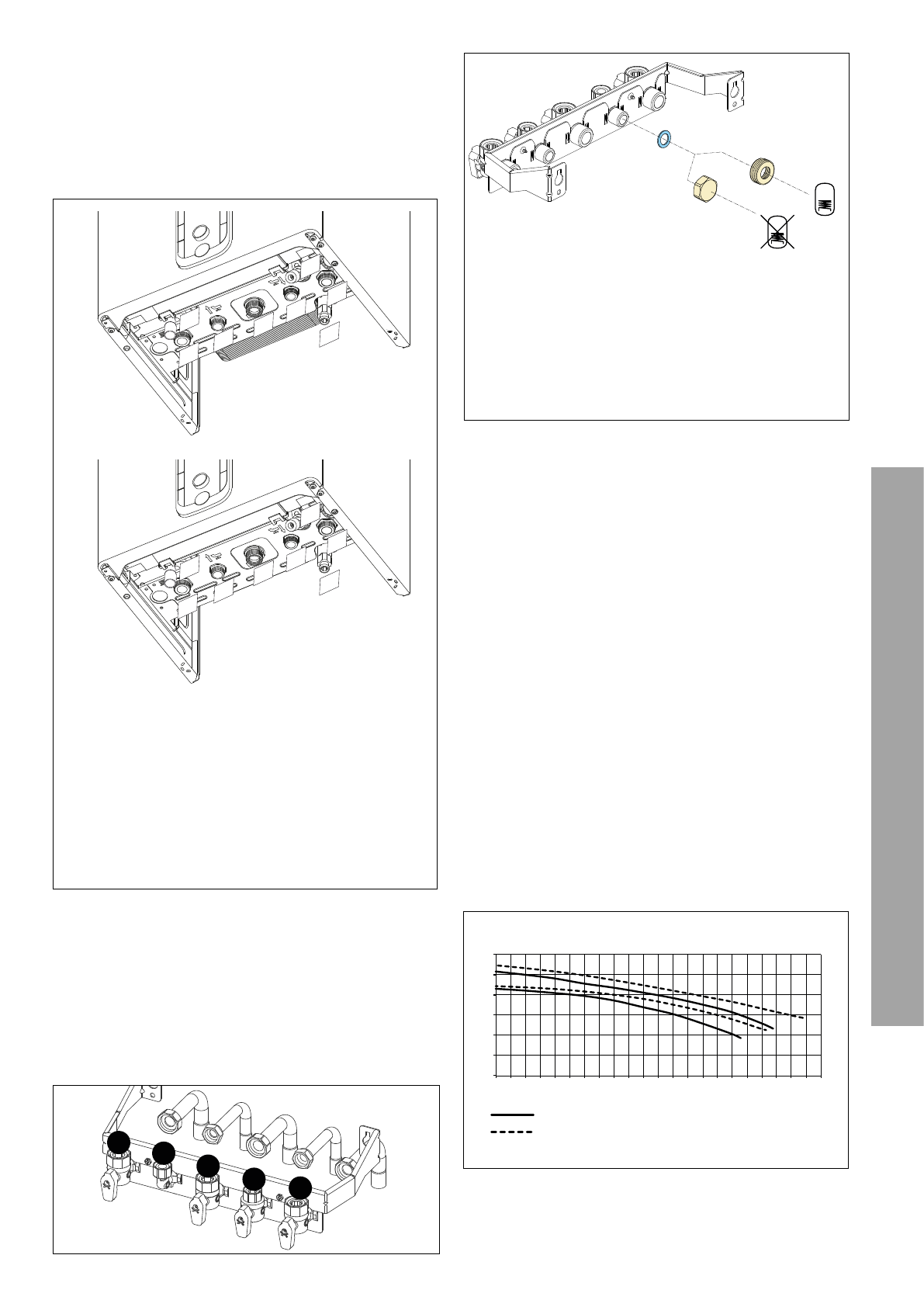

A.  Патрубок подачи в контур отопления
B.  Патрубок подачи в контур ГВС - PIGMA ULTRA
C.  Подвод газа
D.  Подвод холодной воды
E.  Возврат из контура отопления
F.  Трубка слива предохранительного клапана
G.  Кран подпитки
H.  Сливной кран
R.  Возврат из бойлера PIGMA ULTRA SYSTEM

B

C

D

E

F

G

H

A

R

C

D

E

F

G

H

A

Монтаж гидравлического комплекта (доп. опция)

Для установки гидравлического комплекта подключения с
кронштейном необходимо использовать бумажный шаблон и
подводные трубы воды/газа, входящие в комплект.
Закрепите гидравлический комплект на стене и отрегулируйте,
если необходимо, два кронштейна и боковые стенки двумя
винтами. Подсоедините переходники гидравлического
комплекта к котлу и перейдите к заполнению системы
теплоносителем, контролируя уплотнение водного и газового
контура.

Промывка контура отопления

Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению
срока его службы. Перед демонтажем старого котла
обязательно обеспечьте тщательную промывку системы от
загрязнений, способных оказать вредное воздействие на
котел. Обязательно убедитесь, что объем расширительного
бака соответствует объему воды в контуре отопления.

Для расчета размеров трубопроводов и нагревательных
приборов контура отопления остаточное давление следует
рассчитывать как функцию от требуемого расхода воды,
принимая во внимание характеристику циркуляционного
насоса.

Остаточное давление при ΔT 20 °C

напор (М)

0

1

2

3

4

5

6

0

100

200

300

400

500

600

700

800

900

1000  1100

[mCE]

[l\h]

Models 24/30

Models 32/35

Подключение косвенного бойлера.
PIGMA ULTRA SYSTEM

Котел может быть подключен к внешнему косвенному бойлеру
для производства горячей воды.
Температура регулируется NTC-датчиком (в соответствии с
электрической диаграммой). Если температура контролируется
термостатом, необходимо внести поправки в версии котла
(только для емкости для нагрева) с помощью меню2/подменю/
параметр 8.

Состав гидравлического комплекта

30.  Кран подачи отопления
31.  Переходник выхода горячей воды - PIGMA ULTRA


Возврат из бойлера - PIGMA ULTRA SYSTEM

32.  Кран газа
33.  Кран входа холодной воды
34.  Кран возврат оборудования в исходное положение

30

31

32

33

34

расход (л/час)
