2
Сведения о котле
Logano SK645 / SK745 - Оставляем за собой право на изменения!
9
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
2.7
Описание котла
Специальный отопительный котёл Logano SK645/
SK745, работающий на дизельном/газовом
топливе, нужно укомплектовать горелкой,
соответствующей этому котлу. В специальных
отопительных котлах Logano SK645/SK745 нужно
принимать меры для повышения температуры
обратной линии или поддерживать минимальную
(цокольную) температуру (
Æ
Рабочий лист K6,
каталог).
Комплектующие см. общий каталог.
Основные составные части специального
отопительного котла Logano SK645/SK745:
•
Корпус котла [4] с горелкой.
В котловом блоке тепло, производимое
горелкой, передается воде, циркулирующей в
системе отопления.
•
Обшивка котла [2] и теплоизоляция [1].
Обшивка котла и теплоизоляция снижают
энергетические потери.
•
Система управления (дополнительное
оборудование – [3]).
Система управления контролирует и управляет
всеми электрическими элементами котлов
Logano SK645/SK745.

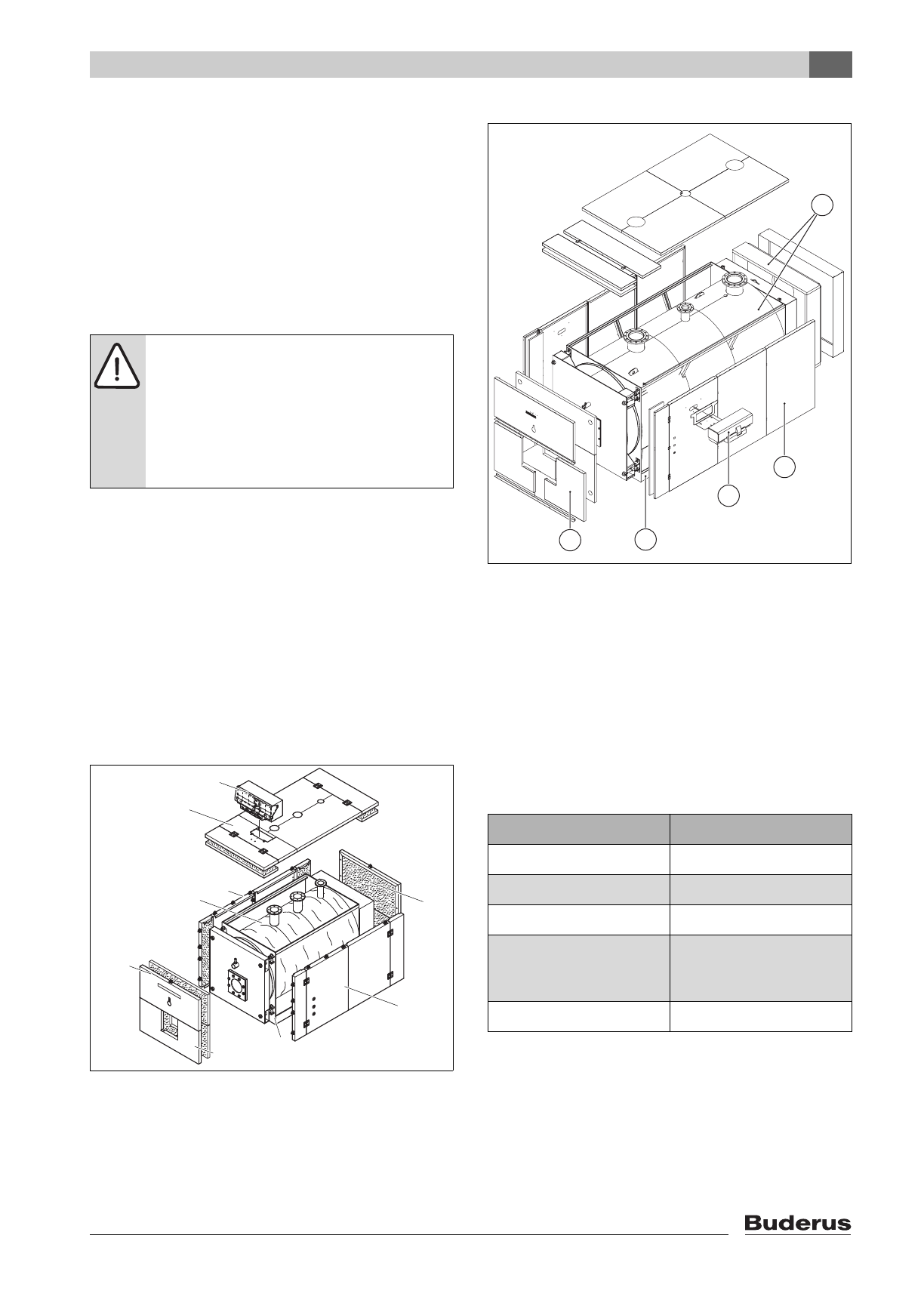

Рис 1
Специальный отопительный котёл Logano
120-1200 кВт
1
Теплоизоляция
2
Обшивка котла
3
Система управления (комплектующие)
4
Котловой блок
5
Обшивка двери
Рис 2
Специальный отопительный котёл Logano
1400-1850 кВт
1
Теплоизоляция
2
Обшивка котла
3
Система управления (комплектующие)
4
Котловой блок
5
Обшивка двери
2.8
Комплект поставки
B
При получении груза проверьте целостность
упаковки.
B
Проверьте комплектность поставки.
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования из-за
неправильной горелки.
B
Применяйте горелки, которые
удовлетворяют техническим
требованиям для специальных
отопительных котлов Logano SK645/
SK745 (
Æ
6 720 615 362-01.1SL
2
2
3
1
5
4
2
5
2
SK645/SK745
Котловой блок
1
Обшивка, изоляция
1 палета
1)
1) Logano 1400 kW
–
1850 kW: 2 палета
Горелка
Комплектующие
2)
2) Не входит в комплект поставки
Пластина под горелку
с просверленными
отверстиями
Комплектующие
Система управления
Комплектующие
Таб. 6 Комплект поставки
1
5
3
2
4
6 720 642 700.01.1O
