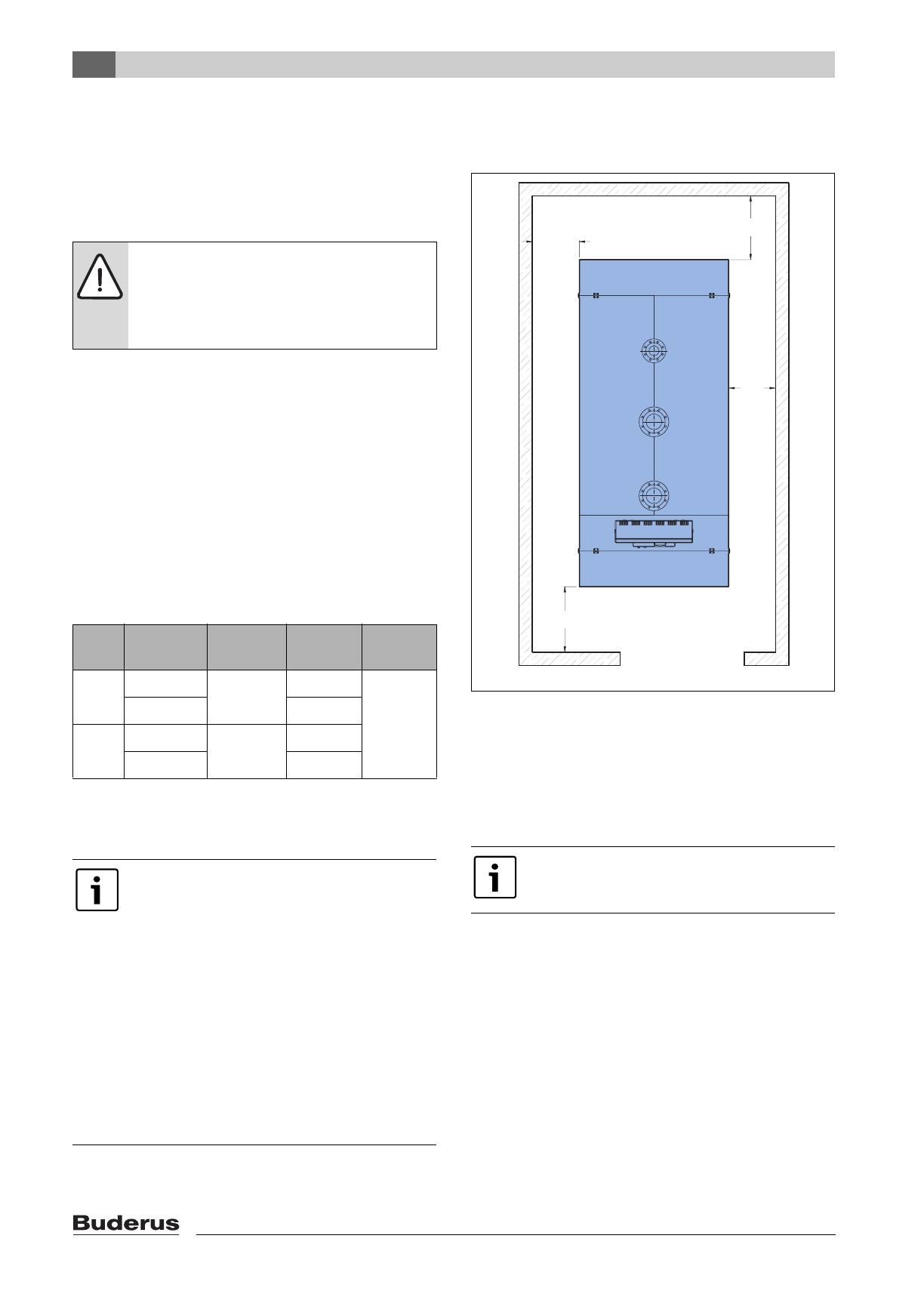

Монтаж
Logano SK645 / SK745 - Оставляем за собой право на изменения!
18
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
5
Монтаж
5.1
Установка котла
В этой главе приведена информация о том, как
правильно установить котёл.
Рекомендуемые расстояния от стен
При устройстве фундамента или монтажной
площадки выдерживайте заданные расстояния от
стен (
Æ
рис. 8 и таб. 9). Поверхность фундамента
должна выдерживать нагрузку, быть ровной и
горизонтальной. Передний край котла должен
располагаться заподлицо с кромкой фундамента.
Пример установки котла приведен на рис. 8.
Вы можете перенести подвеску дверцы горелки с
правой стороны на левую (
Æ
Данные по длине L и ширине B котла приведены в
главе 2.10, стр. 12.
Рис 8
Помещение для установки котла (размеры
в мм)
5.2
Выравнивание котла
Котёл нужно выровнять в горизонтальной и
вертикальной плоскостях для того, чтобы в нем не
скапливался воздух.
B
Выровняйте котёл [2] по горизонтали и
вертикали, используя уровень [1].
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования при
отрицательных температурах.
B
Котёл должен устанавливаться в
помещении, защищенном от холода.
Котёл
Типоразмер
котла
Расстояние
A
H
, мм
Расстояние
A
V
, мм
1)
1) Рассчитывайте расстояния A
V
и A
S
для стороны навески
дверцы горелки с учетом размера L
BR
(длины горелки)
Расстояние
A
S
, мм
Logano
SK645
120 – 300
1000
2000 (1000)
250+L
BR
360 – 600
2100 (1200)
Logano
SK745
730 - 1200
1000
2200 (1400)
1400 - 1850
2500 (1700)
Таб. 9 Заданные расстояния от стен
При установке котла соблюдайте
приведенные в скобках минимальные
расстояния (
Æ
проведения монтажных, сервисных
работ, а также технического
обслуживания нужно выдерживать
рекомендуемые расстояния от стен.
При установке шумоглушителя
дымовых газов оставляйте для него
дополнительное место.
Если кронштейн (дополнительный
заказ) системы управления
монтируется на боковую стенку котла,
то размеры в этом случае нужно взять
из инструкции по монтажу кронштейна.
Для выравнивания котла используйте
металлические полосы.
A
S
A
V
A
S
A
H
