Переустановка дверцы горелки

B

Отожмите левые втулки [1] и [8] до упора к котлу
для устойчивости дверцы горелки

B

Заверните и затяните левые гайки [2] и [7] на
дверце горелки.

B

Немного отверните гайки [3] и [6] от дверцы к
середине шпилек петель.

B

Отожмите втулки [4] и [5] от котла к гайкам [3]
и [6].

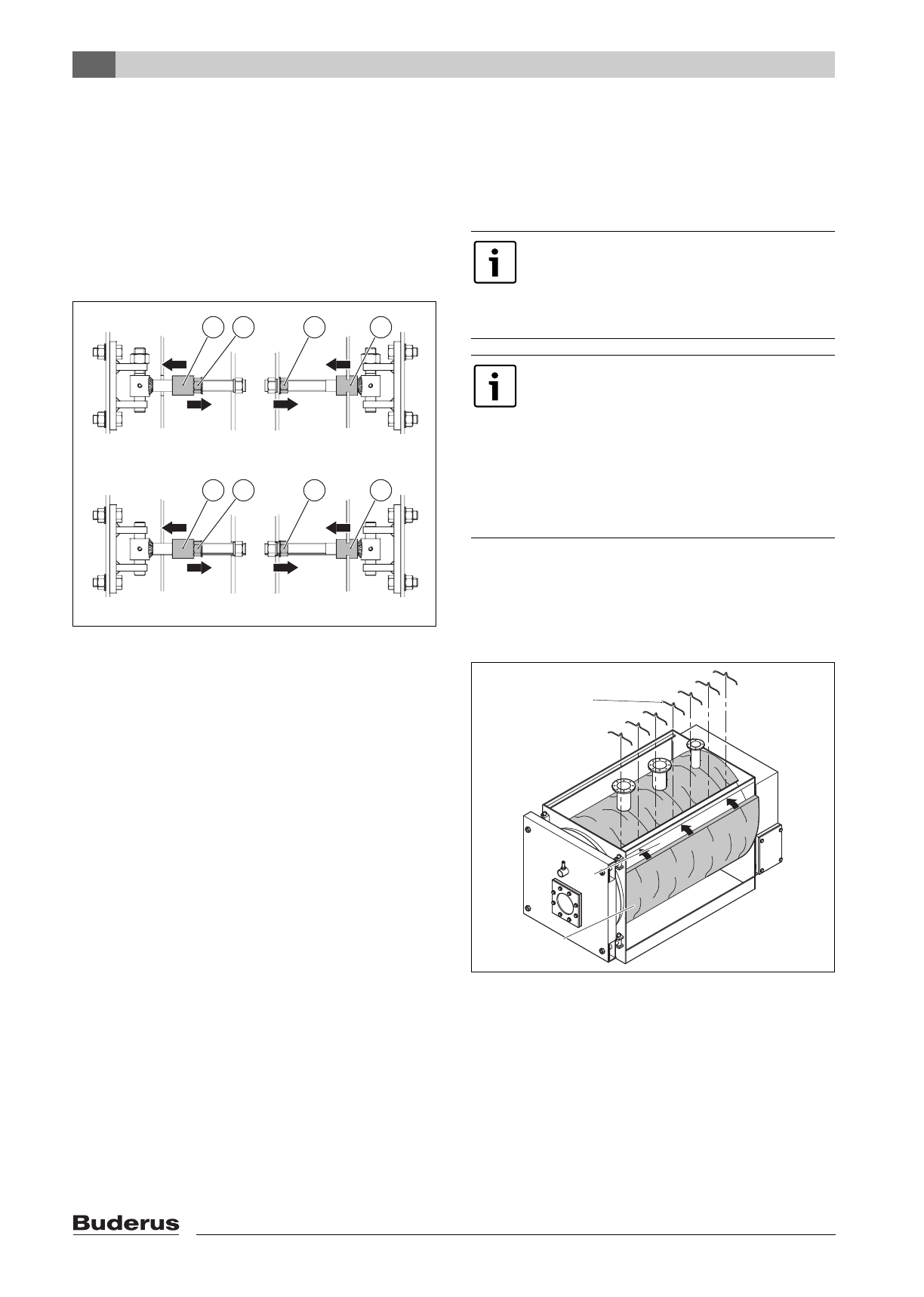

Рис 14 Переустановка дверцы горелки у котлов

1400 - 1850 кВт

1

Втулка левая верхняя

2

Гайка левая верхняя

3

Гайка правая верхняя

4

Втулка правая верхняя

5

Втулка правая нижняя

6

Гайка правая нижняя

7

Гайка левая нижняя

8

Втулка левая нижняя

5.5

Монтаж теплоизоляции корпуса
котла

Теплоизоляция корпуса котла Logano SK645/
SK745 состоит из 1, 2 или 3 частей, в зависимости
от его типоразмера.

5.5.1

Котлы типоразмеров 120 - 1200 кВт

B

Задвиньте теплоизоляцию [2] под обшивку
корпуса котла [1] и оберните её вокруг обшивки
корпуса котла [1].

B

Закрепите теплоизоляцию [2] скобами [3].

Рис 15 Установка теплоизоляции корпуса котлов

120 - 1200 кВт

1

Обшивка корпуса котла

2

Теплоизоляция корпуса котла

3

Скобы

6 720 642 700-15.1O

1.

1.

2.

2.

4.

4.

4.

4.

3.

3.

3.

3.

2

1

7

8

3

4

6

5

Для правильного расположения
теплоизоляции корпуса соблюдайте
следующие правила:

B

Перекрытие внахлест теплоизоляции
корпуса котла закрепить скобами.

Во время монтажа теплоизоляции
учитывайте следующие особенности:

B

Сначала установите переднюю часть
теплоизоляции корпуса котла.

B

В больших котлах теплоизоляция
состоит из нескольких матов.
Несколько теплоизоляционных
матов укладывайте вровень друг с
другом.

6 720 615 362-11.1SL

2

3

1
