8
Контрольные осмотры и техническое обслуживание
Logano SK645 / SK745 - Оставляем за собой право на изменения!
42
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
8.3.4
Установка крышки для чистки
B
Установите крышку для чистки [3] сборного
коллектора дымовых газов.
B
Закрепите крышку для чистки гайками с
шайбами [2].

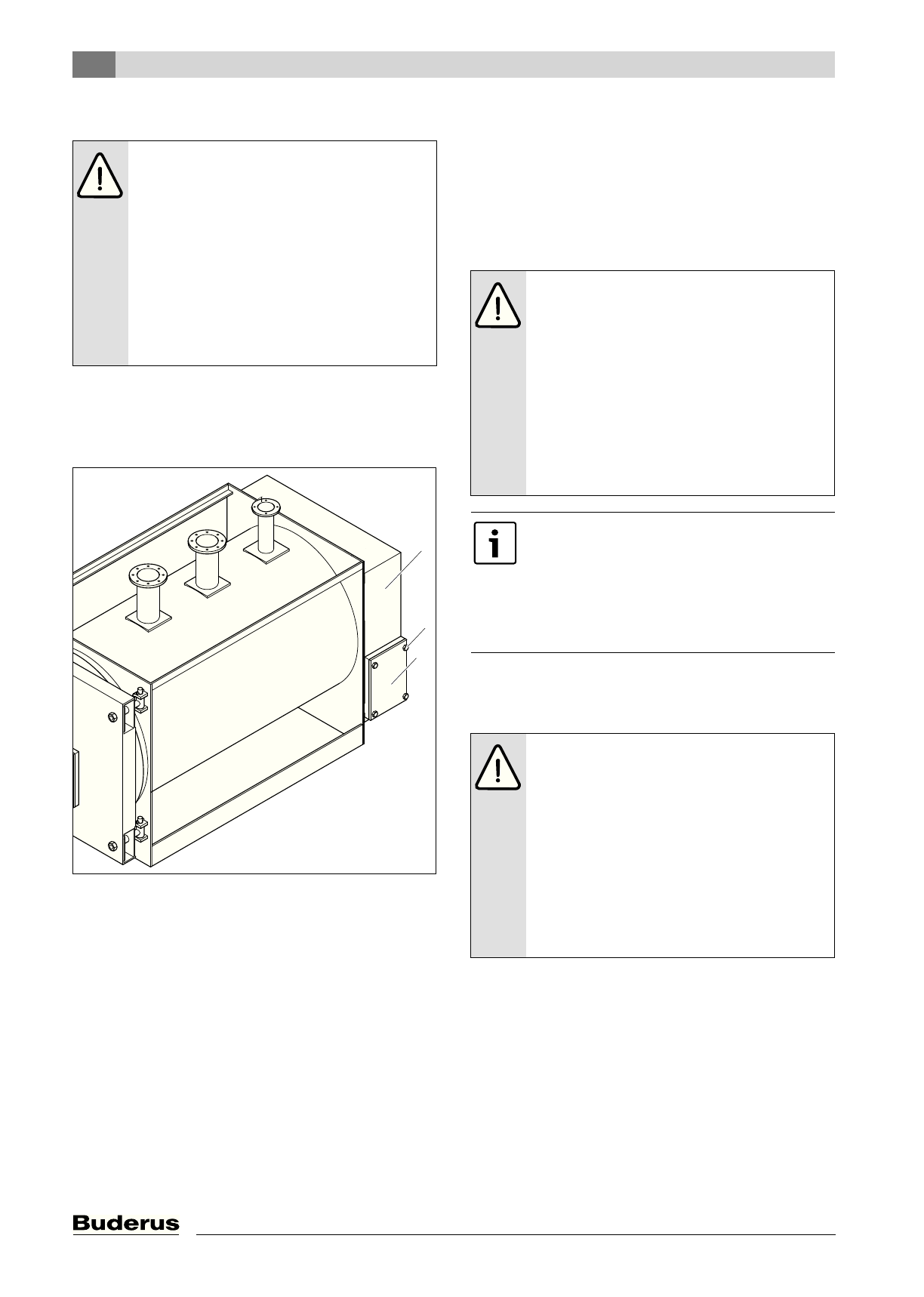

Рис 45 Установка крышки для чистки
1
Коллектор дымовых газов
2
Гайки и шайбы крышки для чистки
3
Крышка для чистки коллектора дымовых газов
Котлы типоразмеров 120 - 1200 кВт
B
Закройте боковую стенку (
Æ
рис. 41, [3]).
B
Установите заднюю стенку (
Æ
глава 5.13.1).
B
Откиньте вниз заднюю крышку [4].
Котлы типоразмеров 1400 - 1850 кВт
B
Установите теплоизоляцию и обшивку
коллектора дымовых газов (
Æ
глава 5.5.2).
8.3.5
Влажная чистка котла
При влажной чистке используйте чистящие
средства, соответствующие характеру
загрязнения.
Влажную чистку проводят в той же
последовательности, что и чистку щеткой
(
Æ
Жидкие фракции нагара, образовавшиеся в
результате чистки, могут быть выведены через
сток в коллекторе дымовых газов.
B
Выберите чистящее средство в зависимости от
вида загрязнения (сажа или образование
отложений).
B
В систему управления не должен попадать
аэрозольный туман, поэтому её следует накрыть
пленкой.
B
Равномерно распылите чистящее средство в
газоотводящих каналах.
B
Разогрейте котёл до температуры котловой
воды минимум 70
°C
.
ОПАСНО:
возможно отравление
выходящими газами.
Если сборный коллектор дымовых
газов и сток для чистящего средства
подсоединены неправильно, то во
время эксплуатации установки
возможен выход дымовых газов.
B
Плотно закрывайте крышкой
коллектор дымовых газов и
заглушкой сток для слива чистящего
средства.
6 720 615 362-38.1SL
3
2
1
ОПАСНО:
возможно отравление
выходящими газами.
Если сборный коллектор дымовых
газов и сток для чистящего средства
подсоединены неправильно, то во
время эксплуатации установки
возможен выход дымовых газов.
B
Плотно закрывайте крышкой
коллектор дымовых газов и
заглушкой сток для слива чистящего
средства.
При влажной (химической) чистке
соблюдайте указания инструкций по
использованию чистящих средств и
приборов. В зависимости от
обстоятельств порядок проведения
влажной чистки может отличаться от
описанного далее.
УВЕДОМЛЕНИЕ:
повреждение
установки из-за влажности в системе
управления.
Система управления выходит из строя,
если в нее проникает влага. Не
допускайте попадания аэрозольного
тумана в систему управления!
B
Распыляйте чистящее средство
только на поверхности нагрева
газоотводящих каналов и топочную
камеру.
