Монтаж
Logano SK645 / SK745 - Оставляем за собой право на изменения!
20
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
Подключение подающей линии отопления
B
Подсоедините подающую линию системы
отопления к месту её подключения на котле [1].
Подключение предохранительной линии
B
Закрепите предохранительный клапан винтами
на патрубке подключения предохранительной
линии (VSL) – [2].

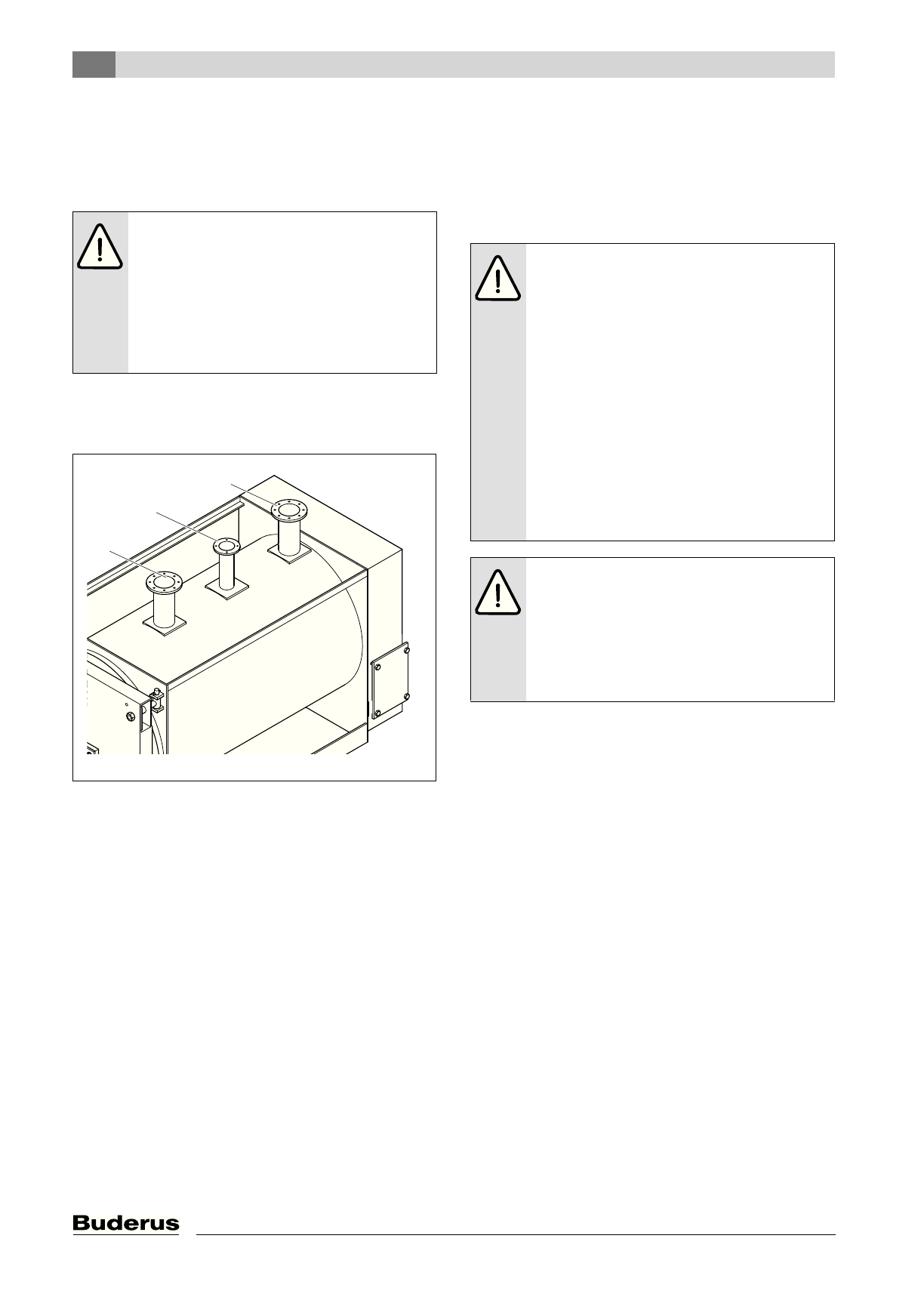

Рис 11 Отопительный котёл Logano 1400 -
1850 кВт
1
Подключение подающей линии котла (VK)
2
Предохранительная линия (VSL – подключение
предохранительного клапана заказчика)
3
Подключение обратной линии котла (RK)
5.3.4
Заполнение котла водой и проверка
герметичности соединений
Для предотвращения появления утечек при работе
отопительной установки, перед пуском в
эксплуатацию следует проверить её
герметичность.
B
Заполните отопительную систему (
Æ
глава 6.2,
стр. 35). Проверьте отсутствие протечек в
соединениях.
УВЕДОМЛЕНИЕ:
повреждение
установки из-за подключения
неправильных компонентов к
предохранительной линии [2].
B
К предохранительной линии [2] не
допускается подключать бак-
водонагреватель или другой
отопительный контур.
6 720 615 362-10.1SL
1
2
3
УВЕДОМЛЕНИЕ:
возможно
повреждение оборудования высоким
давлением при испытании на
герметичность!
При высоком давлении могут быть
повреждены регулирующая арматура,
предохранительные устройства и
приборы контроля давления.
B
Проверьте, чтобы при проведении
испытаний на герметичность не были
установлены приборы контроля
давления, регулирующая арматура и
предохранительные устройства, к
которым нельзя перекрыть подачу
воды из котла.
УВЕДОМЛЕНИЕ:
повреждение
установки из-за температурных
напряжений.
B
Заполняйте отопительную установку
только в холодном состоянии
(температура подающей линии не
должна превышать 40
°C
).
