Подключение газа
Logamax U034-24 К – 6 720 800 129 (2013/02)
16
▶ Прибор включен: держать нажатой кнопку сброса
неисправностей
и одновременно повернуть регулятор
температуры
сначала до упора влево, а потом вправо.
Мигают контрольные лампочки (LED). Прибор находится в
режиме сервисной функции.
▶ Провести настройку (см. раздел 7.3 - 7.4).
Сохранение настроек в памяти прибора:
▶ Чтобы ввести в память произведённые регулировки необходимо
держать кнопку сброса неисправностей
нажатой в течение,
по крайней мере, 2 секунд.
Кнопка сброса неисправностей мигает. Можно производить
дальнейшие регулировки в системе сервисной функции.
Окончание работы с сервисной функцией:
▶ Прибор следует выключить и снова включить.
7.3
Номинальная тепловая нагрузка
7.3.1 Метод настройки на основании давления перед
форсункой
▶ Выключить котел
.
▶ Снять защитные винты, закрепляющие коробку панели
управления (см. страницу 10)
▶ Открыть коробку панели управления и её в положение,
указанное на рисунке.

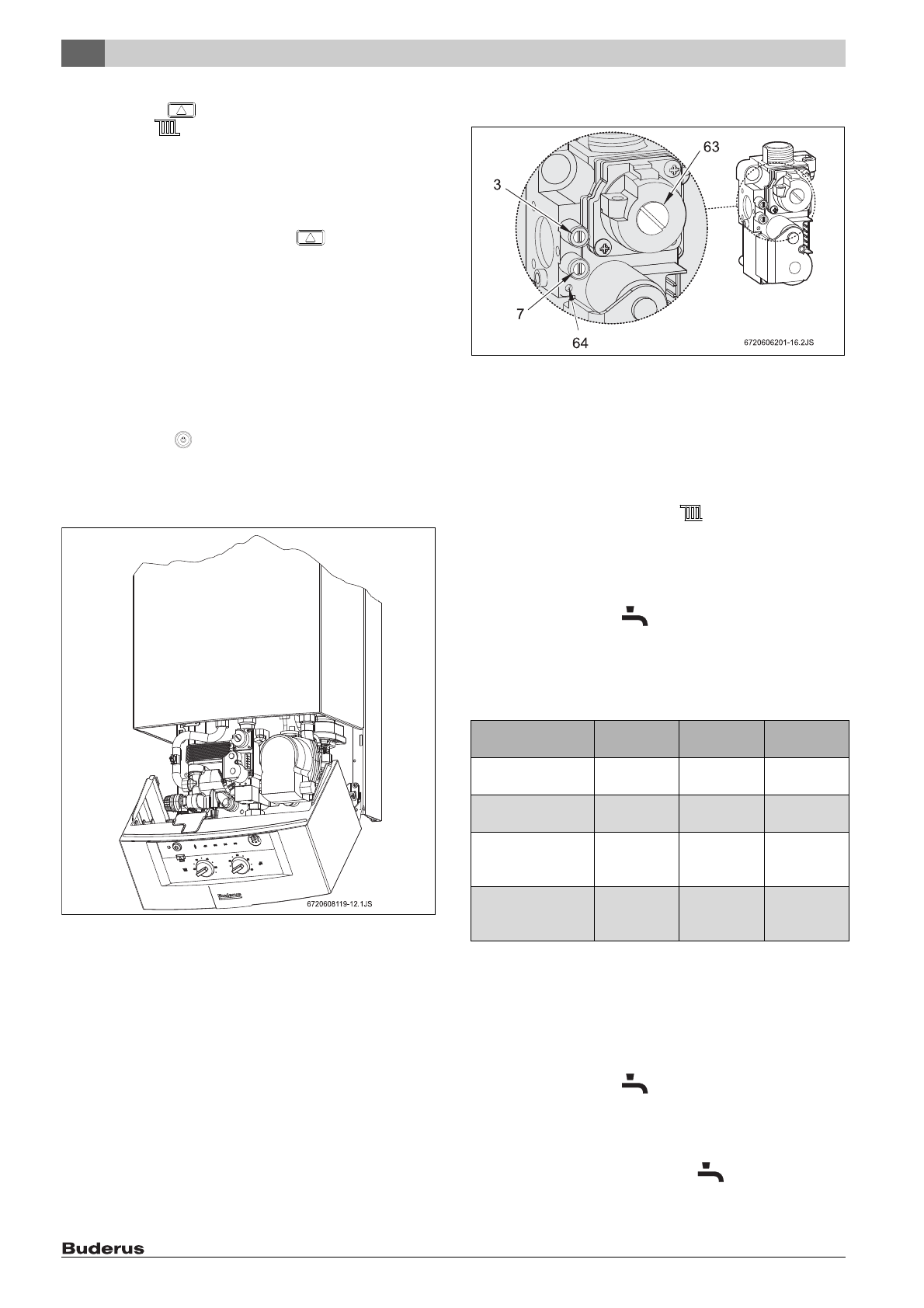

Рис. 21 Сервисная позиция
▶ Отвинтить уплотнительный винт (3) и подключить U-образный
трубчатый манометр к измерительному патрубку.
Рис. 22 Газовая арматура
[3]
измерительный патрубок для измерения давления перед
форсункой
[7]
измерительный патрубок давления на входе потока газа
[63] колпачок винта установки максимального расхода газа
[64] винт установки минимального расхода газа
▶ Открыть газовый кран.
▶ Включить сервисную функцию (см. раздел 7.2).
▶ Повернуть регулятор температуры
в среднее положение.
Должны замигать 5 контрольных лампочек на дисплее
термометра.
Установка максимального давления перед форсункой
▶ Снять опломбированный колпачок винта для установки газа (63).
▶ Регулятор температуры
в крайнее правое положение.
Управляющее устройство устанавливает максимальное давление
перед форсункой.
▶ Для приборов, использующих природный газ: с помощью
установочного винта (63) установить максимальное давление
перед форсункой (Таблица 9).
▶ Для приборов, использующих сжиженный газ: завинтить
установочный винт (63) до конца.
▶ Снова закрыть установочный винт (63) колпачком и
опломбировать его.
Установка минимального давления перед форсункой
▶ Регулятор температуры
в крайнее левое положение.
Управляющее устройство устанавливает минимальное давление
перед форсункой.
▶ С помощью установочного винта (64) установить минимальное
давление перед форсункой (Таблица 9).
▶ Поворачивая регулятор температуры
вправо и влево,
проверить произведённую настройку; при необходимости,
откорректировать.
▶ Для завершения сервисной функции выключить прибор.
Природный
газ Н
Бутан
Пропан
Индекс перед
форсункой
120
74
74
Присоединительно
е давление (мбар)
13
28
37
Максимальное
давление перед
форсункой (мбар)
10,5
25-28
32-36
Минимальное
давление перед
форсункой (мбар)
1,4
3,0
4,0
Таб. 9 Давление перед форсункой.
