Подключение к электросети
Logamax U034-24 К – 6 720 800 129 (2013/02)
12
5
Подключение к электросети
Прибор оснащён крепко закрепленным сетевым кабелем и сетевой
вилкой. Все устройства по регулировке, управлению и защите
готовы к эксплуатации: отрегулированы и проверены.
5.1
Подключение прибора
▶ Соединить сетевой кабель с заземлённой розеткой.
5.2
Подключение регулятора обогрева
▶ Опустить коробку панели управления (см. страницу 25).
▶ Снять крышку для присоединительных клемм.

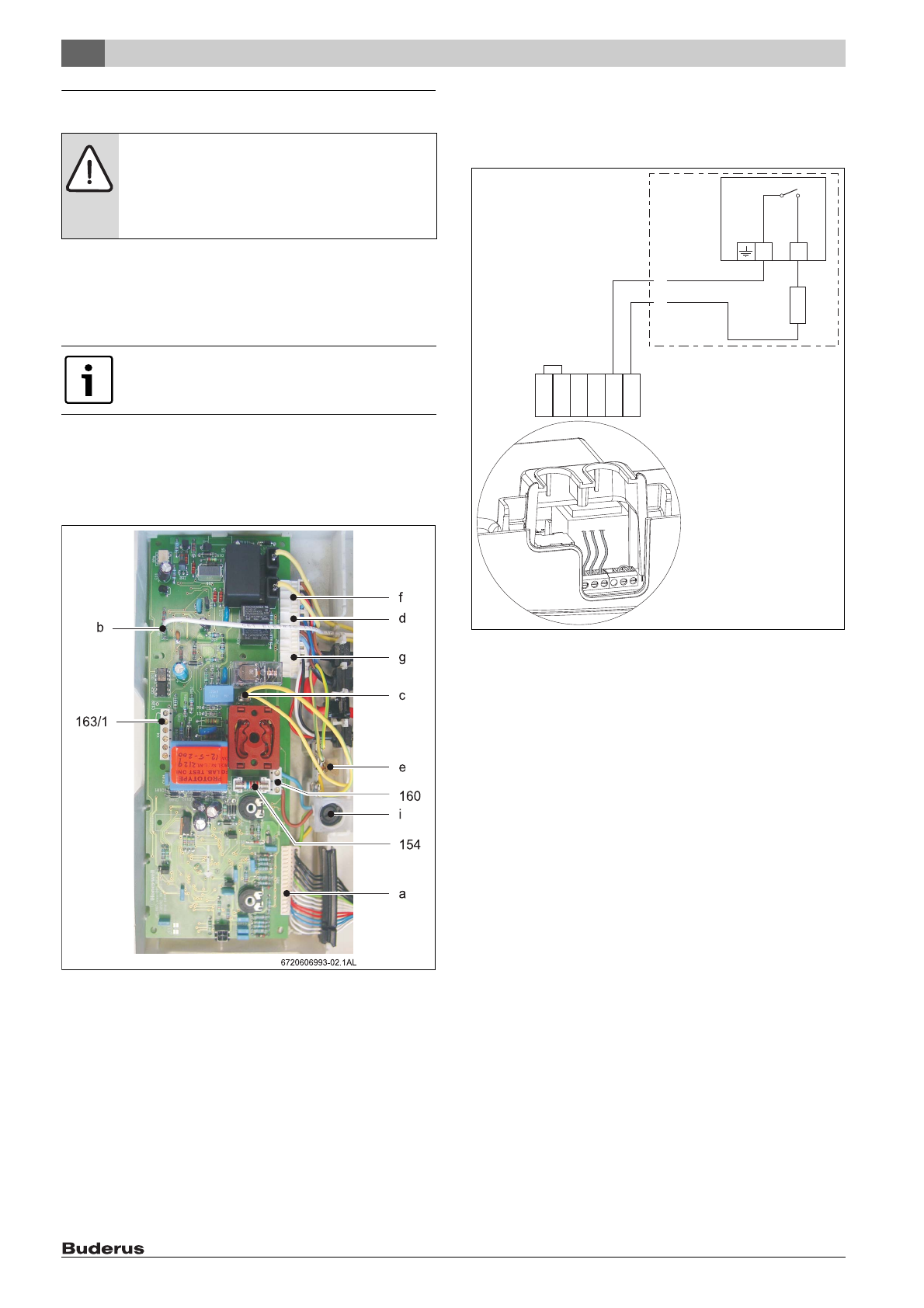

Рис. 10
[154] предохранитель
[160] подключение к сети
[163/1]подключение регулятора комнатной температуры
[a]
колодка подключения: защитный ограничитель температуры,
датчик протока воды, регулятор температуры, датчик
температуры подающей линии, датчик обратной тяги
дымовых газов
[b]
клемма подключения электродов ионизационного контроля
пламени
[c]
клемма заземления печатной платы
[d]
клемма подключения насоса
[e]
клемма заземления насоса, вентилятора и газовой арматуры
[f]
клемма подключения газовой арматуры
[g]
клемма подключения трехходового вентиля
Регулятор температуры помещения
▶ Удалить перемычку 1—4 (см. 10, поз. 163/1).
▶ Подключить комнатный термостат Будерус, как это показано на
рисунке.
Рис. 11 Комнатный термостат Будерус
OПACHO:
Возможен удар током!
▶ Подключение к электросети следует проводить не
под напряжением (предохранитель, LS-
переключатель).
При подключении прибора к электросети соблюдайте
соответствующие правила установки бытовых
электроприборов.
6720800123-01.1V
RT Ls Ns
T T
L
N
1
3
230V
50/60 Hz
