4
Монтаж
Logamax U034-24 К – 6 720 800 129 (2013/02)
11
▶ Чтобы полностью вынуть коробку панели управления, нужно ее
привести в положение, указанное на рисунке, приподнять
наверх, а потом потянуть на себя.

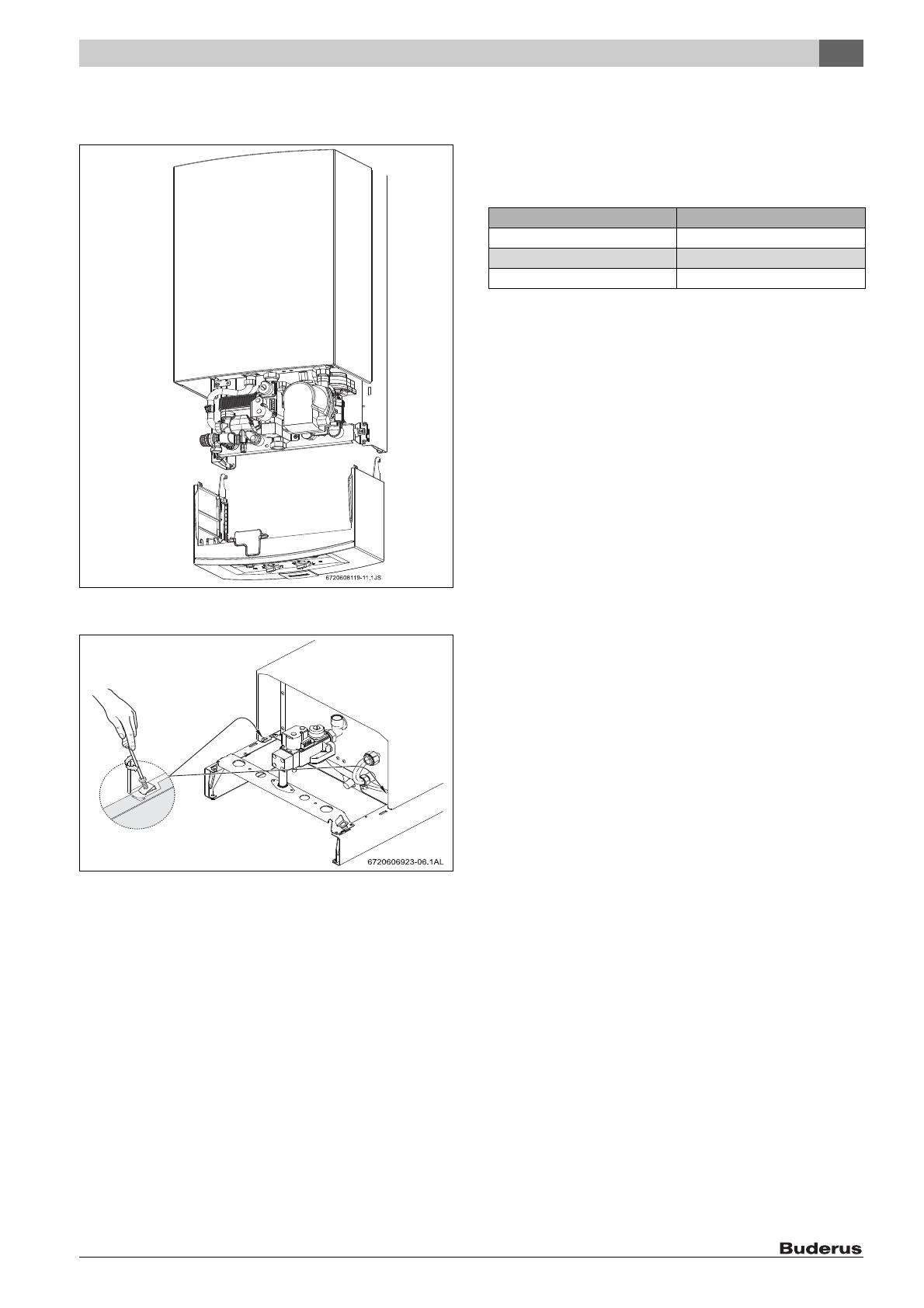

Рис. 8 Съём коробки панели управления
▶ Отвинтить винты крепления кожуха.
Рис. 9 Кожух
▶ Потянуть кожух на себя и снять.
Закрепление прибора
▶ Установить прокладки на двойные ниппели монтажной
присоединительной панели.
▶ Установить прибор на заранее установленных соединениях для
трубопровода.
▶ Поднять прибор и подвесить его на установленную подвесную
планку.
▶ Проверить исправность расположения прокладок на монтажной
присоединительной панели и только после этого закрутить
накидные гайки на разъёмах трубных соединений.
Монтаж труб для отвода дымовых газов
Газовый отопительный прибор должен быть жёстко и абсолютно
плотно соединен с трубой для отвода дымовых газов. При этом
необходимо соблюдать требуемые размеры отводящей дымовые
газы трубы.
Материалы, используемые для труб, отводящих дымовые газы:
• гальванизированная листовая сталь (оцинкованное железо)
• алюминий
• нержавеющая сталь,
• фиброцемент
▶ Следует учитывать необходимый уклон трубы, отводящей
дымовые газы:
▶ Закрепить трубы для отвода дымовых газов на спец. патрубке
дымохода и нажать вниз до упора.
▶ Выровнять все трубы, отводящие дымовые газы и закрепить их.
▶ Для дальнейшего проведения труб для отвода дымовых газов
необходимо соблюдать правила, указанные в инструкциях,
входящих в комплект поставки.
▶ Предусмотреть возможную ветрозащиту.
4.7
Проверка подключений воды, газа и дымовых
газов
Проверка подключения горячей воды
▶ Открыть запорный вентиль холодной воды и наполнить контур
для горячей воды (испытательное давление составляет max. 10
бар).
▶ Открыть краны подающего и обратного трубопроводов отопления
и наполнить систему водой для отопления.
▶ Проверить герметичность всех уплотнений и резьбовых
соединений (испытательное давление составляет max. 3,5 бар).
▶ Продуть прибор с помощью встроенного скоростного
вентилятора.
▶ Проверить герметичность всех соединений.
Газопровод
▶ Закрыть газовый кран, чтобы избежать возможных повреждений
газовой арматуры, которые может вызвать избыточное давление
(испытательное давление составляет max. 100 мбар).
▶ Проверить газопровод.
▶ Сбросить давление.
Отвод дымовых газов
▶ Проверить герметичность трубопровода, отводящего дымовые
газы.
▶ Проверить соединение трубы, отводящей дымовые газы, на
проходимость. Если есть устройство ветрозащиты, проверить его
на наличие повреждений.
Длина
Уклон (см/м)
до 1м
1
от 1м до 3м
3
от 3м до 6м
10
Таб. 7
