Проверка/техобслуживание
|
47
RU
6 720 647 408 (2011/01)
Copyright (optional information)
12.2
Описание различных рабочих шагов
12.2.1 Очистка поддона горелки, форсунок и
горелки
B
Ослабить два верхних винта (1) и два барашковых
винта (2) по бокам.
B
Выдвинуть крышку камеры горелки (3) вперед.

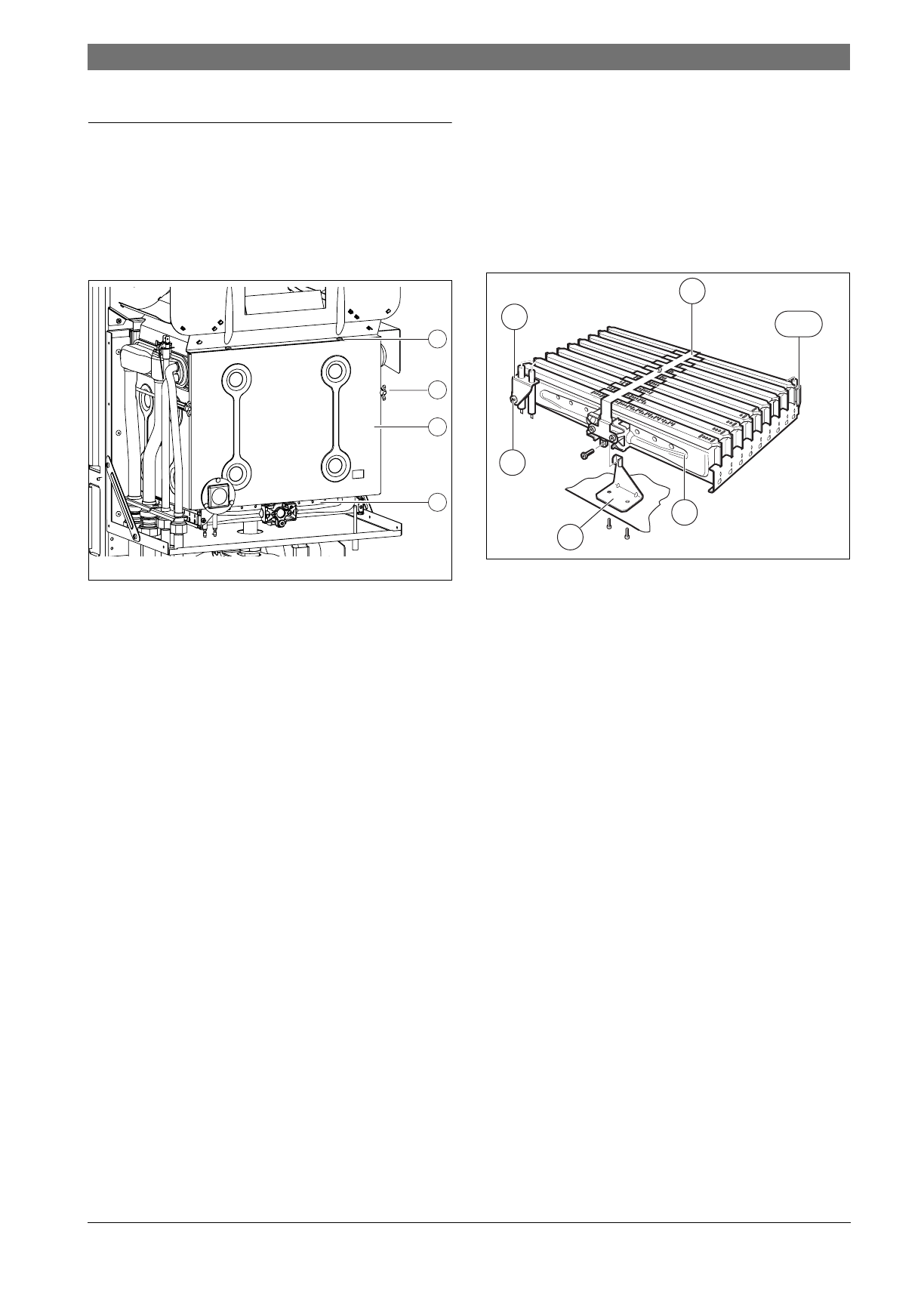

Рис 35
Открывание горелки
1
Верхние винты крышки камеры сгорания
2
Крышка камеры сгорания
3
Нижние винты крышки камеры сгорания
4
Группа горелок
B
Осторожно снять соединитель с запального
электрода (1) (
Æ
рис. 37).
B
Осторожно вынуть штекерный соединитель на
электроде контроля пламени (5).
B
Отвинтить крепежный уголок (3).
B
Ослабить накидную гайку под горелкой и осторожно
снять узел горелки (4).
Рис 36
Узел горелки
1
Узел запального электрода
2
Крепежный винт узла запального электрода
3
Крепежный уголок
4
Узел горелки
5
Электрод контроля пламени
6
Крепежный винт электрода контроля пламени
7
Перемычка перекрестного розжига
4
1
2
3
6 720 613 077-04.1O
6 720 610 356-44.1O
1
7
2
3
4
5+6
