Электрические соединения
|
29
RU
6 720 647 408 (2011/01)
Copyright (optional information)
6.2.2
Открыть Cotronic
B
Вывернуть четыре винта, отсоединить кабель и
снять крышку.

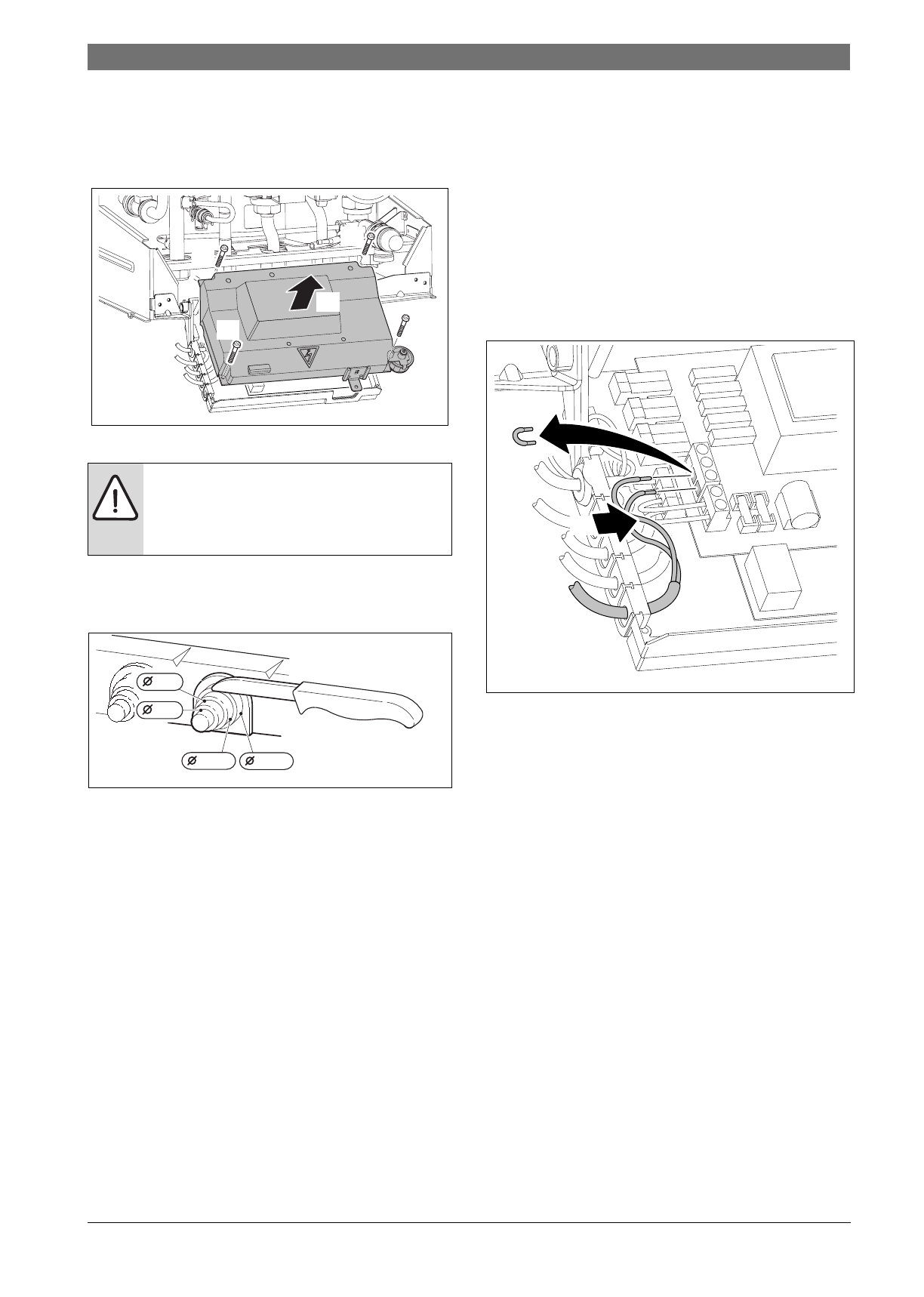

Рис 15
B
Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.
Рис 16
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
6.2.3
Подключить регулятор включения и
отключения напряжения 230 вольт
Регулятор должен быть рассчитан на сетевое
напряжение (от отопительного прибора) и не должен
иметь собственного заземления.
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Удалить перемычку между TH1 и TH2.
B
Протянуть кабель через фиксатор для разгрузки от
натяжения и подключить регулятор к TH1 и TH2.
Рис 17
Подключение (230 В переменного тока,
удалить перемычку между TH1 и TH2)
УВЕДОМЛЕНИЕ:
Протечки воды могут
повредить Cotronic.
B
Накройте Cotronic перед проведением
работ с водопроводящей арматурой.
6 720 613 639-16.1O
1.
1.
1.
1.
2.
5-7
6 720 612 259-30.1R
13-14
10-12
8-9
TH1
TH2
N
L
2.
1.
6 720 613 639-17.2O
