Руководство
по
монтажу
и
эксплуатации
24
1
7
8
9
4
10
6
2
3
11
5

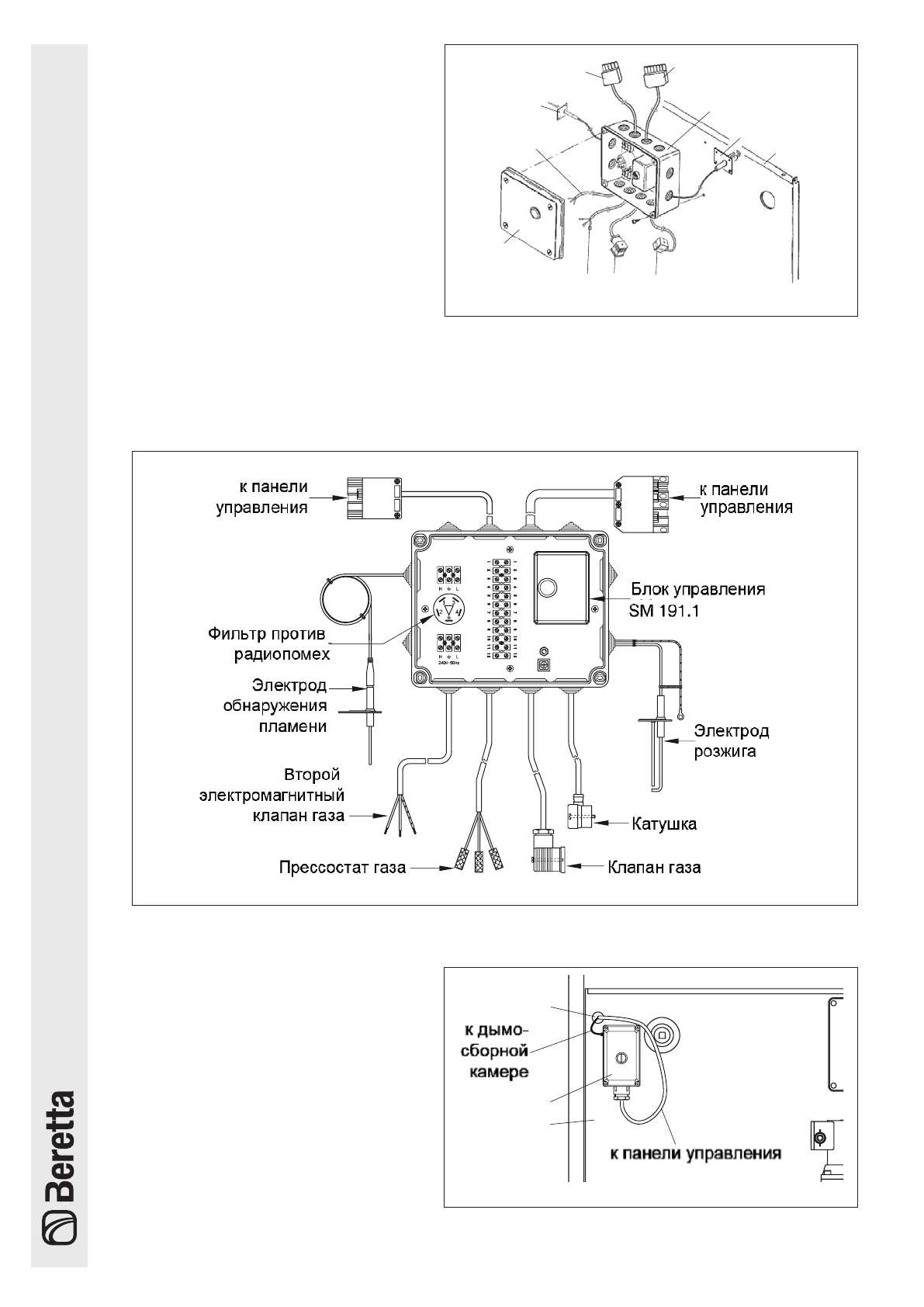

Pис. 3.17
Монтаж электрического щитка (Pис. 3.17):
- Снимите крышку (1) с электрического
щитка (2) и закрепите щиток на перед-
ней нижней стенке (3) с помощью специ-
альных винтов.
- Присоедините два штекера (4, 5) к разъ-
ёмам, выходящим из панели управления.
Завершите подключения электрического
щитка, присоединив газовый клапан (8),
второй электромагнитный клапан газа
(6), прессостат газа (7) и катушку (9).
- Размотайте провода электродов розжи-
га и обнаружения пламени, выступаю-
щие из электрического щитка.
- Вставьте электрод розжига (11) в отвер-
стие, находящееся между оконечным и
промежуточным элементом корпуса, со
стороны установки газовой группы, при-
крепив его к двум шпилькам.
Pис. 3.18
3.6
Установка
термостата
дымовых газов
(смотри также параграф "Электрическая
схема" на странице 10).
- Закрепите термостат дымовых газов (1)
на нижней передней стенке (2) (Pис.
3.19).
- Пропустите через отверстие (3) капил-
лярную трубку термостата и провод,
идущий к панели управления.
3
1
2
Pис. 3.19
- Проделайте ту же операцию для элек-
трода обнаружения пламени (10), кото-
рый должен вставляться в отверстие
между оконечным и промежуточным
элементом корпуса с противоположной
стороны.
