19
1
2
3
4
8
5
10
11
9
6
12
7

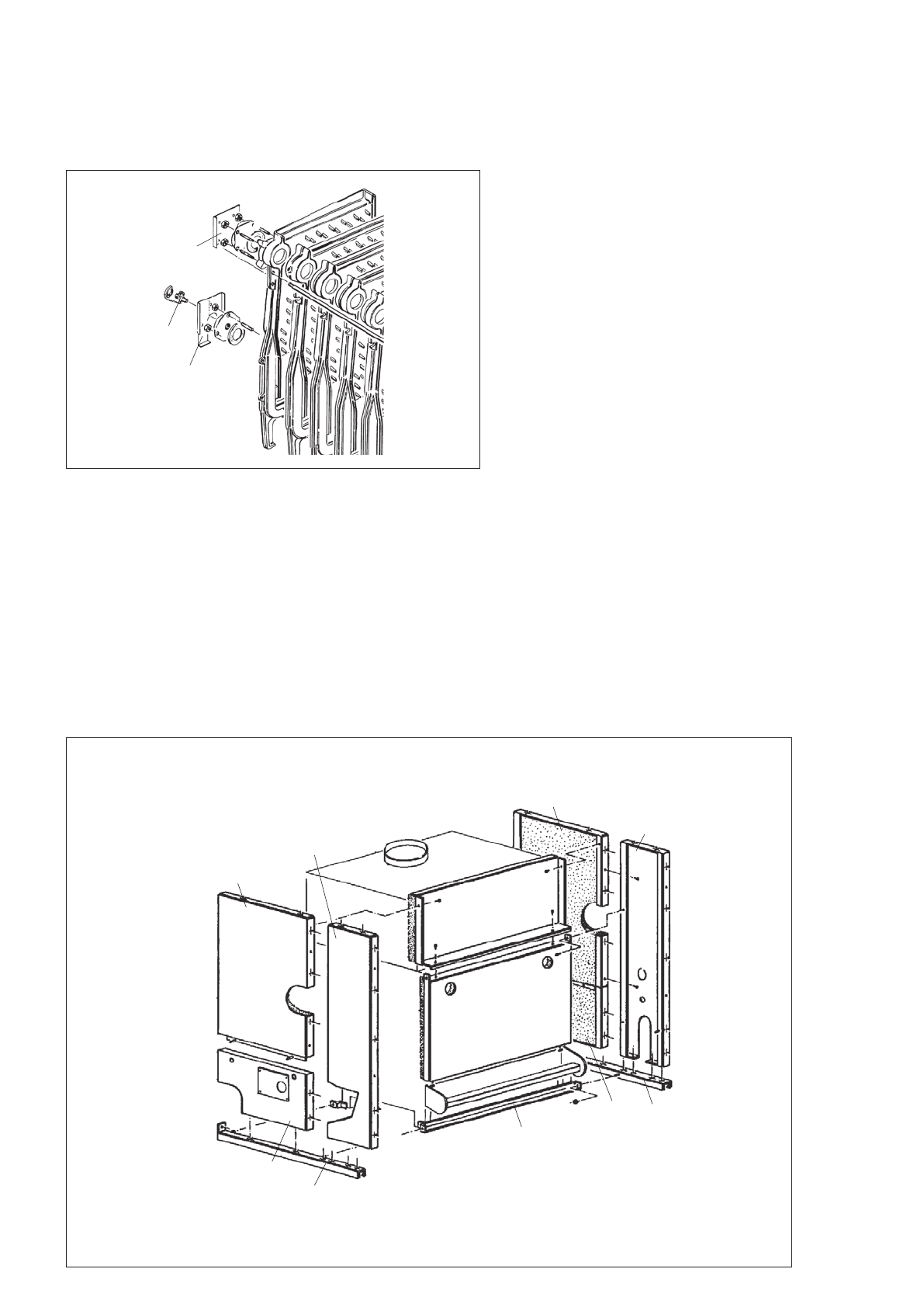

Pис. 3.8
Pис. 3.7
3.1.6 Монтаж облицовки и газо
-
вой группы
Для установки панелей облицовки выполни-
те следующую последовательность действий
(Pис. 3.7, Pис. 3.8, Pис. 3.9, Pис. 3.10):
-
Закрепите две панели (1) и (2) на заглуш-
ках прямой и обратной линии, используя
те же самые гайки, которые использова-
лись для крепления заглушек.
-
Установите кран (3) на заглушку обрат-
ной линии.
-
Между ножками двух головных элемен-
тов установите передний и задний суп-
порты основания облицовки (4).
-
Закрепите боковые суппорты (5) и (6)
в передней и задней части основания
облицовки (4) с помощью гаек М6, входя-
щих в комплект поставки.
-
Прикрепите панель (7) к панели (8), а
панель (10) к панели (11) с помощью
вставляющихся штырей.
-
Прикрепите панели (7-8) к панели (9), а
панели (10-11) к панели (12) с помощью
вставляющихся штырей, зафиксировав
соединение с помощью двух саморезов
7SP x 1/2".
-
Установите панели (7) и (9) на основание
(6), закрепив их вставляющимися шты-
рями. Ту же самую операцию необходи-
мо выполнить для крепления панелей
(10) и (12) на основании (5).
