Регулировки
Котлы серии Novella MAXIMA поставляют-
ся подготовленными для работы на при-
родном газе в соответствии с информа-
цией, приведённой на шильдике с типом
газа. Они уже отрегулированы на заводе
в соответствии со значениями в таблице
(допуск ±5%).
Настройки необходимо выполнять, только
если проводился какой-либо внеплановый
ремонт или менялся клапан газа
b
настройки должен выполнять только спе-
циалист сервисной службы.
Тип газа - G20
Параметр
129
151
172
194
215
237
258
279
Нижний коэффициент Воббе
(при 15°С – 1013 мбар)
МДж/м
3
45,67
давление газа в
сети (**)
Номинальное мбар
20
минимальное мбар
17
Форсунки основной горелки
шт.
6
7
8
9
10
11
12
13
Ø мм
4,30
Расход газа (*)
кг/ч
15,44
17,99
20,55
23,10
25,63
28,16
30,70
33,20
Давление на форсунках
мбар
9,7
Тип газа - G30
Параметр
129
151
172
194
215
237
258
279
Нижний коэффициент Воббе
(при 15°С – 1013 мбар)
МДж/м
3
80,58
давление газа в
сети (**)
Номинальное мбар
30
минимальное мбар
25
Форсунки основной горелки
шт.
6
7
8
9
10
11
12
13
Ø мм
2,50
Расход газа (*)
кг/ч
11,50
13,41
15,32
17,21
19,10
20,98
22,88
24,74
Давление на форсунках
мбар
28
Тип газа - G31
Параметр
129
151
172
194
215
237
258
279
Нижний коэффициент Воббе
(при 15°С – 1013 мбар)
МДж/м
3
70,69
давление газа в
сети (**)
Номинальное мбар
37
минимальное мбар
25
Форсунки основной горелки
шт.
6
7
8
9
10
11
12
13
Ø мм
2,50
Расход газа (*)
кг/ч
11,32
13,19
15,07
16,93
18,79
20,64
22,50
24,34
Давление на форсунках
мбар
35
(*) Температура 15°С – давление 1013 мбар
(**) В любом случае гарантирована работа при минимальных давлениях до 13,5 мбар

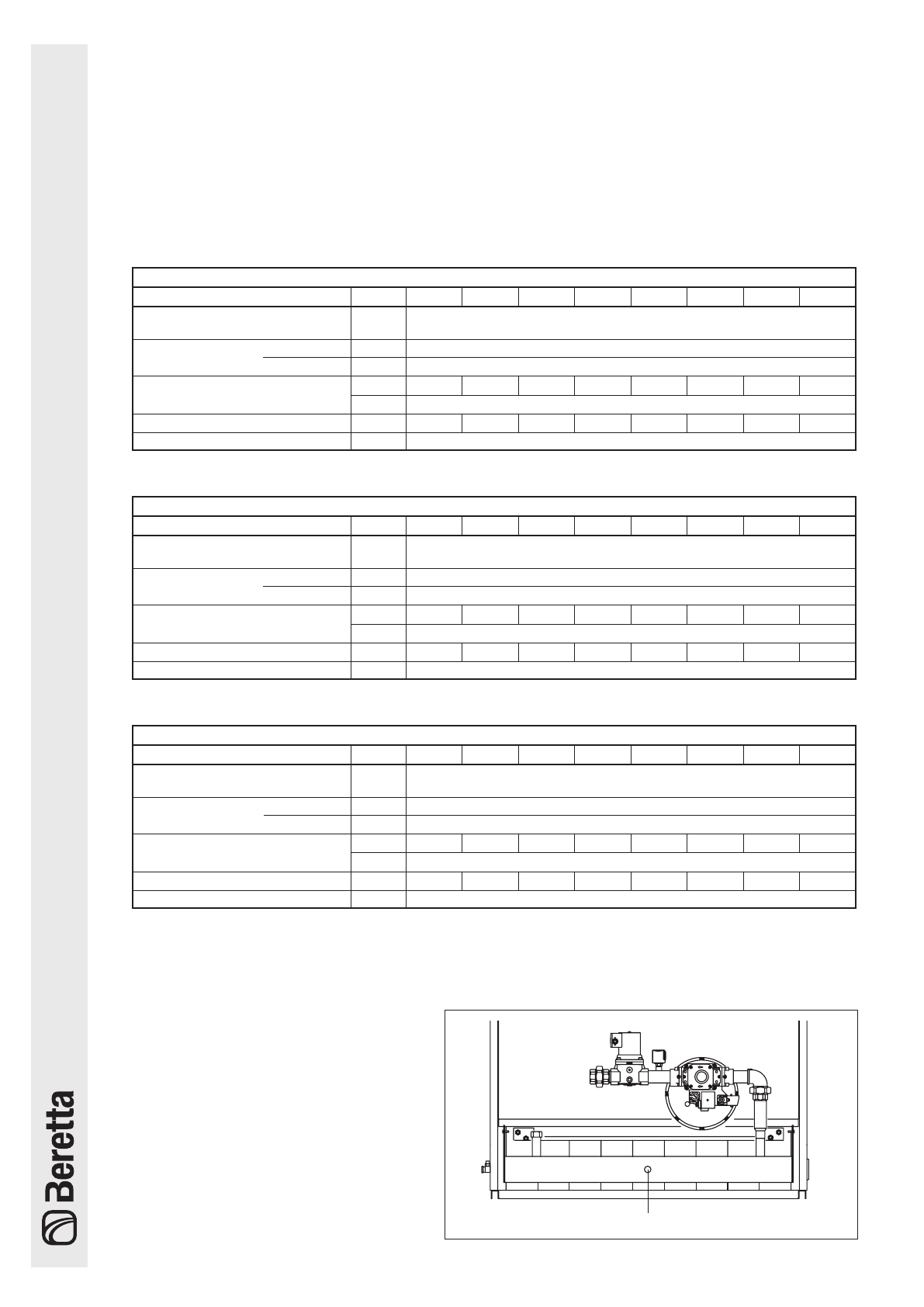

ДАВЛЕНИЕ НА ФОРСУНКАХ
- Отвинтите приблизительно на три обо-
рота винты штуцера давления (10) и
присоедините манометр.
- Запустите котёл как описано на страни-
це 27.
- Убедитесь в том, что давление на фор-
сунках соответствует значениям, при-
ведённым в таблицах выше. При необ-
ходимости отрегулируйте давление, как
описано в параграфе "Настройка давле-
ний газа" на странице 32
- Отсоедините манометр и снова завинти-
те винт на штуцер измерения давления
(10).
10
Pис. 4.14
