Руководство
по
монтажу
и
эксплуатации
20
20
20
21
22
23
4
8
16
14
5
10
13
18
19
17
15
11
9
6
12
7

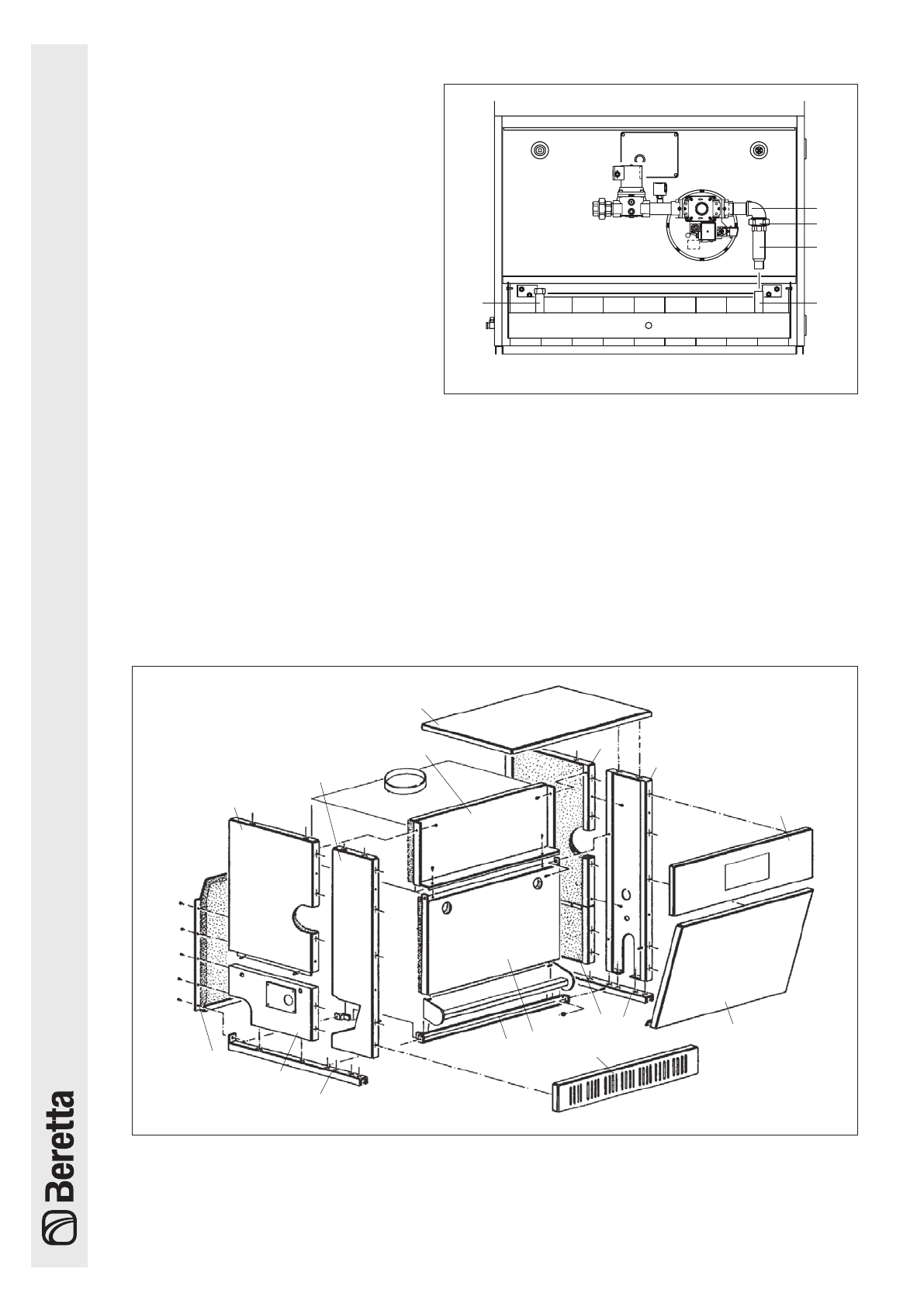

Pис. 3.9
Pис. 3.10
-
Установите переднюю нижнюю стенку
(14), вставив её между винтами, находя-
щимися на крепёжных площадках кол-
лектора горелок и чугунном корпусе;
прикрепите стенку к панелям (9) и (12) с
помощью двух саморезов 7SP x 1/2".
-
Установите переднюю верхнюю стенку
(15), прикрепив её к панелям (8-11) и
стенке (14) с помощью четырёх саморе-
зов 7SP x 1/2".
-
Прикрепите заднюю стенку (16) к пане-
лям (7-8) и (10-11) и стенке (14) с помо-
щью восьми саморезов 7SP x 1/2", входя-
щих в комплект поставки.
-
Отвинтите муфту (22), состоящую из
трёх частей, чтобы вынуть трубку (21) из
газовой группы (23) и присоедините её
к одному из двух штуцеров (20) коллек-
тора горелок; снова соедините газовую
группу (23) с трубкой (21) с помощью
муфты (22) из трёх частей (Pис. 3.9).
b
В том случае, если газовая группа
установлена с левой стороны коллек-
тора горелок, снимите и разверните
газовый клапан на 180°, с тем чтобы
можно было осуществлять регулиров-
ки спереди.
- Установите цоколь (17), прикрепив его к
панелям (9) и (12) с помощью вставляю-
щихся штырей.
- Закрепите таким же образом переднюю
верхнюю панель (19).
- Установите верхнюю панель (13) и
переднюю нижнюю панель (18).
