6

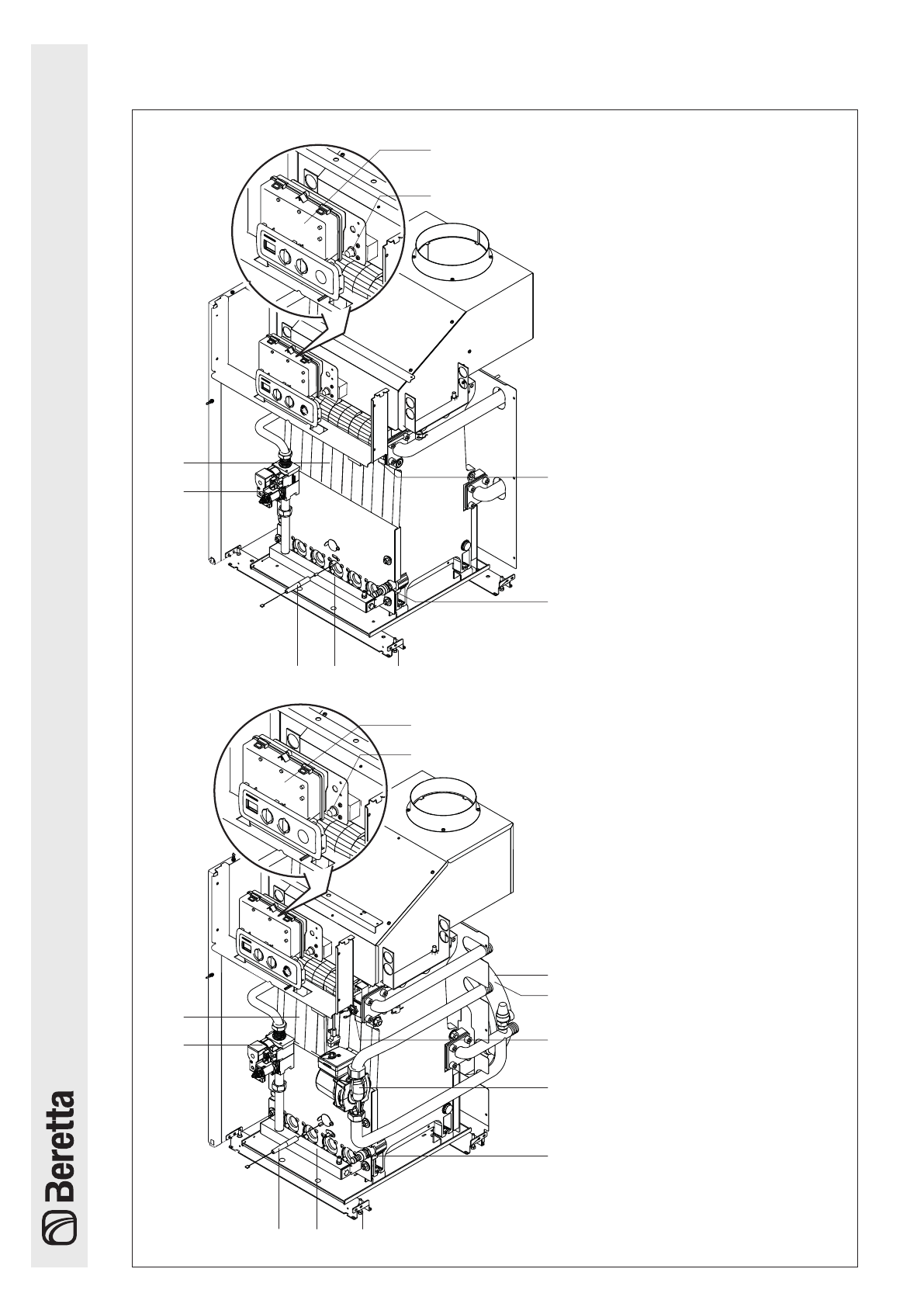

2.2

Компоненты котла

1  Гильзы для установки датчи-

ков котла

2  Сливной кран котла

3  Регулируемые ножки

4  Газовая горелка

5  Электрод розжига

6  Газовый клапан

7  Корпус котла

8  Предохранительный термо-

стат (с автоматическим пере-

запуском)

9  Панель управления

1  Расширительный бак систе-

мы отопления

2  Предохранительный клапан

системы отопления (3 бар)

3  Гильзы для установки дат-

чиков котла

4  Циркуляционный насос

5  Сливной кран котла

6  Регулируемые ножки

7  Газовая горелка

8  Электрод розжига

9  Газовый клапан

10  Корпус котла

11  Предохранительный тер-

мостат (с автоматическим

перезапуском)

12  Панель управления

Рис. 2.2

NOVELLA 35E RAI

NOVELLA 43E RAI

NOVELLA 51E RAI

1

3

2

4

5

1
2

6

9

5

8

4

7

3

6

7

10

NOVELLA 27E RAI PV

NOVELLA 35E RAI PV

9

12

8

11
