- снимите крышку (D) с клеммной коробки
- проденьте кабель от комнатного термо-
стата ТА (если таковой имеется) и присо-
едините его к клемме CN5
b
Комнатный термостат необходимо
подключить согласно электрической
схеме, приведённой на странице 14).
b
Контакты комнатного термостата
должны быть рассчитаны на напря-
жение 24 Вольт постоянный ток.
- Датчик наружной температуры присое-
дините к клемме CN6.
- для подключения циркуляционного насо-
са бойлера присоедините соответствую-
щий провод к клемме CN4.
- для подключения других специаль-
ных аксессуаров используйте клемм-
ную колодку МО2 (смотри также главу
"Электрическое подключение" на стра-
нице 17).
b
При подключении датчика бойлера
смотри специальные инструкции на
данный аксессуар.
D

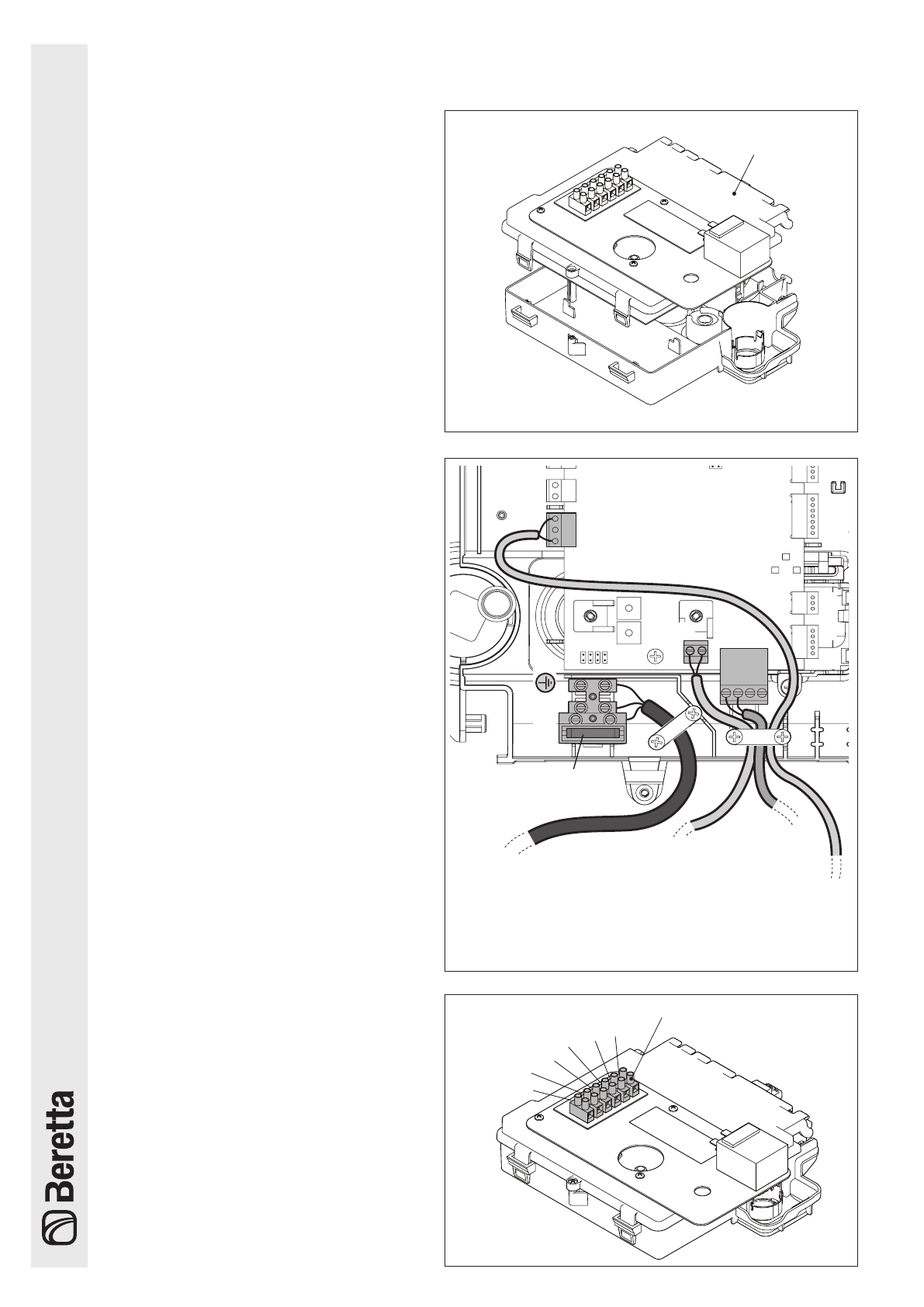

Рис. 3.4
Рис. 3.5
CN6
CN4
alla
SONDA
ESTERNA
al
CIRCOLATORE
BOLLITORE
al
TERMOSTATO
AMBIENTE
Cavo
ALIMENTAZIONE
(1,5 mt)
CN5
fusibile
L
L
N
N
Рис. 3.6
предохранитель
кабель
питания (1,5м)
комнатный
термостат
датчик
наружной
температуры
к
циркуляционному
насосу бойлера
MO2
OROL. 1
OROL. 2
TF1
TF2 A/S
A/S
