24

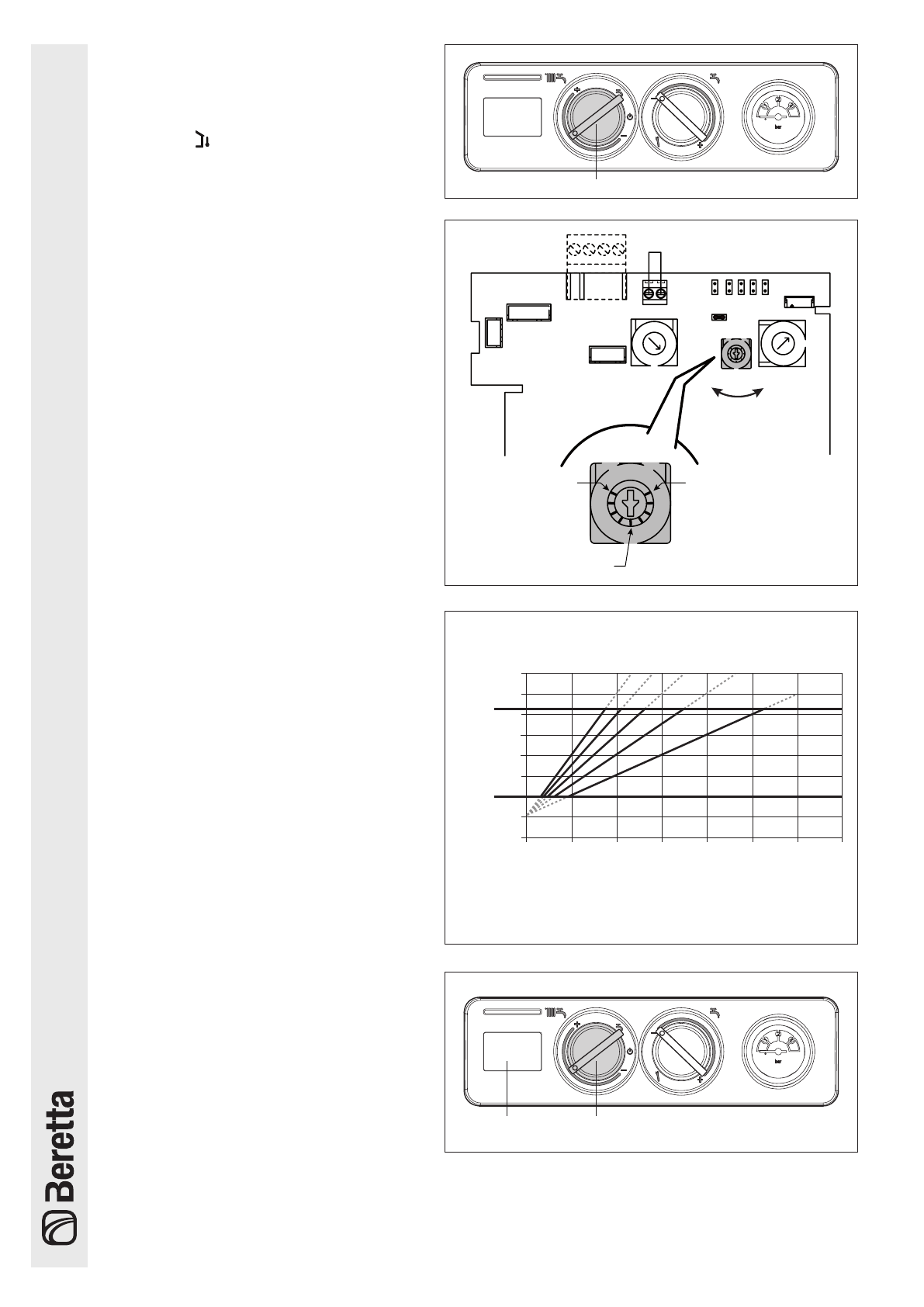

- Датчик наружной температуры: режим
погодозависимого терморегулирования
включается автоматически, достаточ-
но просто подключить датчик наруж-
ной температуры. На дисплее появится
символ . Терморегуляция заключается
в том, что температура в подающем
трубопроводе меняется в зависимо-
сти от температуры наружного возду-
ха. Переключатель режимов работы (1,
Рис. 4.8) активирован и используется для
изменения заданной температуры котла.
Электрические подключения описаны в
главах "Принципиальная электрическая
схема" и "Электрическое подключение").
Для изменения заданной кривой терморе-
гулирования в режиме отопления необхо-
димо открыть щиток с приборами (смотри
"Электрическое подключение" на стра-
нице 17 и последующих) и изменить
положение потенциометра (P3, Рис. 4.9).
Кривые терморегулирования можно
менять от 1.0 до 3.0. В качестве примера
на Рис. 4.9 потенциометр установлен на
значение 2.0).
График зависимости заданной температу-
ры в подающем трубопроводе от наружной
температуры приведён на Рис. 4.10 он при-
ведён для заданной температуры котла
20°С, когда переключатель (1, Рис. 4.11)
находится в промежуточном положении.
На одной и той же кривой терморегули-
рования и для той же самой наружной
температуры, в случае необходимости,
можно изменять заданную температуру
котла с помощью переключателя функ-
ций (1, Рис. 4.11).
При повороте переключателя (1, Рис.
4.11),на дисплее (4, Рис. 4.11) отобража-
ется заданная температура воды в пода-
ющем трубопроводе, которая зависит от
наружной температуры, от заданной тем-
пературы котла и от выбранной кривой
погодозависимого терморегулирования.
После того как переключатель будет отпу-
щен, через несколько секунд снова начнёт
отображаться текущая температура котла.
Когда переключатель режимов работы
находится в промежуточном положении
(1, Рис. 4.11) не происходит корректи-
ровки заданной температуры воды в
подающем трубопроводе, показанной на
Рис. 4.10. Если возникнет необходимость
изменить заданную температуру воды в
подающем трубопроводе, для того чтобы
повысить комфорт в помещениях, можно
внести следующие корректировки:
- при повороте переключателя (1, Рис. 4.11)
в сторону «-», заданная температура в
подающем трубопроводе уменьшится;
- при повороте переключателя (1, Рис.
4.11) в сторону
+
, заданная температура
1
Рис. 4.8
JP1
JP2
JP3
JP4
JP5
JP6
CN8
CN
7
CN6
CN5
CN12
1
CN13
P1
P3
MAX
CURVA 1.0
MIN
P2
CURVA 2.0
CURVA 3.0
Рис. 4.9
3,0
100
90
80
70
60
50
30
20
20
SET
Te
mperatura di mandata (°C)
Temperatura esterna (°C)
10
0
-10
-20
-30
-40
-50
2,5 2,0
1,5
T82
T40
1,0
CURVE DI TERMOREGOLAZIONE
Рис. 4.10
1
4
Рис. 4.11
на заводе установлен наклон кривой = 2
в подающем трубопроводе увеличится.
Датчик наружной температуры влияет на
температуру в подающем трубопроводе в
режиме отопления и не влияет в режиме ГВС.
КРИВАЯ 3.0
КРИВАЯ 2.0
КРИВАЯ 1.0
КРИВЫЕ ТЕРМОРЕГУЛИРОВАНИЯ
Уличная температура (°С)
температура
пода
чи
(°C)
