SLIM 2.230 i – 2.300 i

руководство

для

технического

персонала

                                                                                - 15 -

газовые

напольные

котлы

9.

Присоединение

программируемого

таймера

(

заказывается

отдельно

)

На

котлах

предусмотрена

возможность

установки

программируемого

таймера

с

диаметром

 62

мм

;

электрическая

схема

котла

позволяет

программировать

режим

работы

котла

в

контуре

отопления

.

Для

установки

программируемого

таймера

контура

отопления

необходимо

выполнить

следующие

операции

:

•

Получить

доступ

к

внутренней

части

электрической

коробки

,

согласно

инструкциям

 § 6.1 «

Доступ

к

клеммной

колодке

электропитания

»

•

Обрезать

кусачками

крепления

декоративной

крышки

,

расположенной

в

левой

части

панели

управления

.

•

Установить

программируемый

таймер

,

завинтив

винты

в

соответствующие

отверстия

.

•

Снять

желтую

перемычку

на

разъеме

 A3

электронной

платы

 (

контакты

 2

и

 4)

и

присоединить

общий

и

  «

нормально

разомкнутый

»

контакты

программируемого

таймера

к

контактам

 2

и

 4.

•

Присоединить

контакты

питания

программируемого

таймера

на

разъем

 A3

электронной

платы

 (

контакты

 1

и

 3).

При

использовании

программируемых

таймеров

с

питанием

от

батареек

зажимы

 1

и

 3

разъема

 A3

остаются

незадействованными

.

Для

правильного

присоединения

программируемых

таймеров

изучите

также

электрическую

схему

,

приведенную

в

 § 7.

Программируемый

таймер

контура

ГВС

:

Если

программируемый

таймер

контура

отопления

не

установлен

,

можно

использовать

соответствующее

место

на

панели

управления

для

крепления

программируемого

таймера

ГВС

согласно

инструкциям

,

изложенным

в

предыдущем

параграфе

.

После

установки

выполнить

электрическое

подсоединение

следующим

образом

:

•

снять

желтую

перемычку

,

имеющуюся

на

разъеме

М

2

котла

  (

контакты

 5-6),

и

присоединить

общий

и

  «

нормально

разомкнутый

»

контакты

программатора

к

разъему

.

•

присоединить

контакты

питания

программируемого

таймера

на

разъем

 A3

электронной

платы

  (

контакты

 1

и

 3).

Если

программируемый

таймер

контура

отопления

уже

установлен

,

можно

закрепить

таймер

контура

ГВС

на

стену

на

специальной

подставке

и

выполнить

присоединение

следующим

образом

:

•

снять

желтую

перемычку

на

разъеме

 A11

электронной

платы

  (

контакты

 1

и

 2)

и

подсоединить

общий

и

«

ногрмально

разомкнутый

»

контакты

программируемого

таймера

к

контактам

 1

и

 2.

Кабель

,

используемый

для

присоединения

,

должен

быть

проведен

через

кабеледержатель

.

При

использовании

программируемых

таймеров

с

питанием

от

батареек

зажимы

 1

и

 3

разъема

 A3

остаются

незадействованы

.

Для

правильного

присоединения

программатора

изучите

также

электрическую

схему

,

приведенную

в

 §7.

10.

Присоединение

датчика

уличной

температуры

          (

заказывается

отдельно

)

К

данному

устройству

может

быть

присоединен

датчик

уличной

температуры

  (

заказывается

отдельно

),

с

помощью

которого

возможно

автоматически

регулировать

температуру

воды

в

системе

отопления

в

зависимости

от

температуры

на

улице

и

от

заданного

коэффициента

системы

 Kt.

Для

установки

датчика

уличной

температуры

и

его

электрического

присоединения

изучите

приведенный

ниже

рисунок

,

а

также

инструкции

,

поставляемые

с

самим

датчиком

.

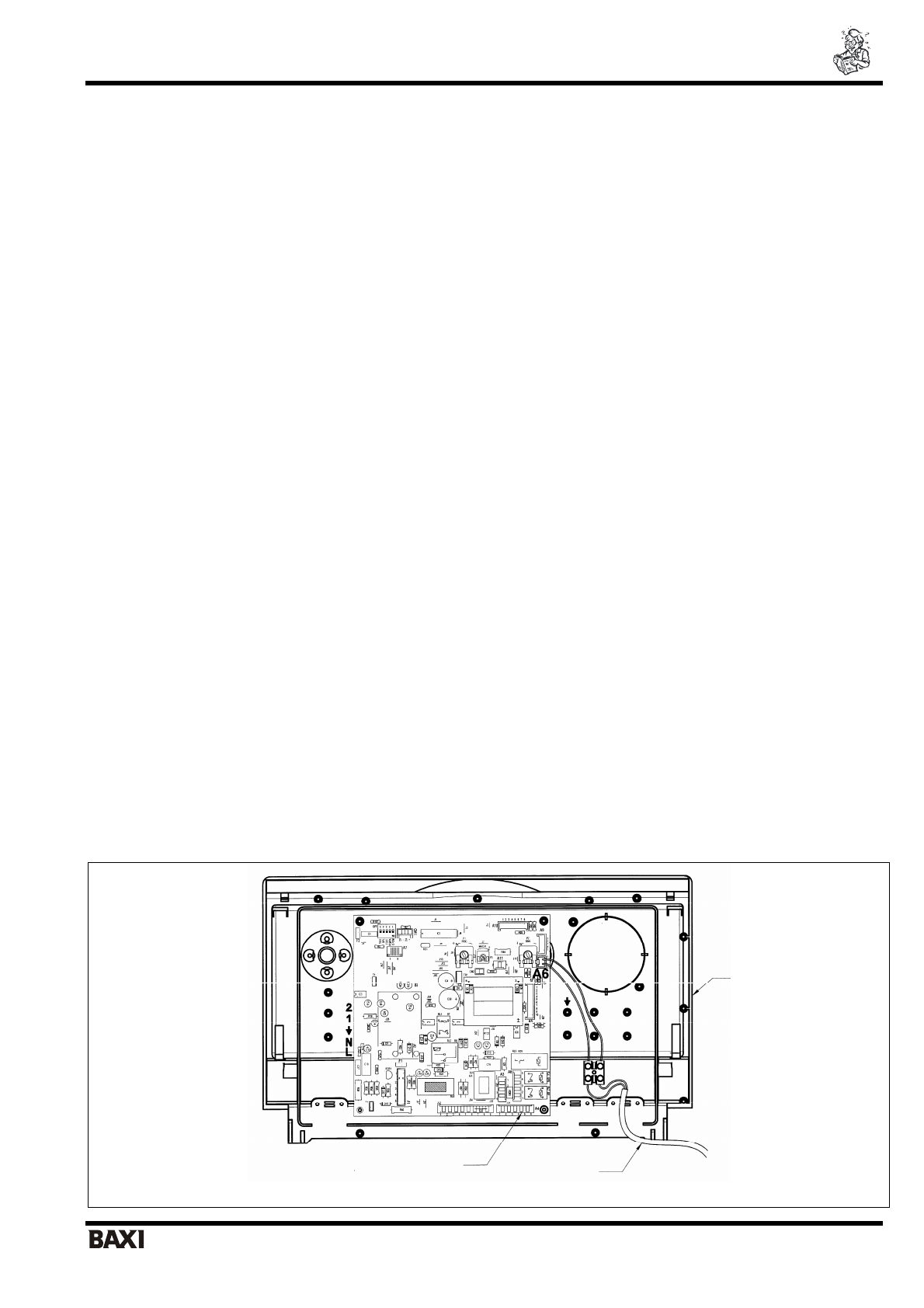

Рис

. 8:

Присоединение

датчика

уличной

температуры

панель

управления

электронная

плата

кабель

датчика
