SLIM 2.230 i – 2.300 i

руководство

для

технического

персонала

                                                                                - 12 -

газовые

напольные

котлы

5.2.

ГАЗОВОЕ

ПРИСОЕДИНЕНИЕ

Установка

газовых

аппаратов

и

первое

включение

должны

выполняться

квалифицированными

техническими

специалистами

в

соответствии

с

действующими

нормами

и

правилами

 (

см

. § 3).

Присоединить

трубу

газового

питания

котла

к

газопроводу

при

помощи

металлической

трубы

,

установив

при

этом

запорный

кран

на

входе

в

котел

.

Присоединительные

размеры

приведены

в

 §2.

Во

избежание

потерь

мощности

внутренний

диаметр

присоединительной

газовой

трубы

должен

быть

не

меньше

входного

диаметра

патрубка

.

6.

Электрическое

присоединение

котла

Котлы

поставляются

с

выполненными

электрическими

соединениями

и

кабелем

электропитания

.

Безопасность

электрического

присоединения

достигается

только

при

правильном

и

надежном

заземлении

устройства

.

Котел

должен

быть

присоединен

к

сети

с

однофазным

напряжением

 230

В

и

заземлен

при

помощи

прилагаемого

кабеля

из

трех

проводов

с

соблюдением

полярности

фаз

:

фаза

 (L) -

нейтраль

 (N)

.

Присоединение

должно

быть

выполнено

при

помощи

двухполюсного

выключателя

с

расстоянием

между

разомкнутыми

контактами

не

менее

 3

мм

.

При

замене

кабеля

питания

необходимо

использовать

кабель

с

медными

жилами

 3x1

мм

2

с

максимальным

внешним

диаметром

 8

мм

или

кабель

с

аналогичными

характеристиками

.

При

возможных

перепадах

  (

скачках

)

напряжения

в

сети

электропитания

настоятельно

рекомендуем

установить

перед

котлом

стабилизатор

напряжения

.

Это

позволит

избежать

связанных

с

перепадами

напряжения

блокировок

котла

или

даже

выхода

из

строя

электронных

плат

.

Зная

параметры

местных

электросетей

,

местный

сервисный

центр

в

отдельных

случаях

вправе

требовать

обязательную

установку

стабилизатора

напряжения

.

6.1

ДОСТУП

К

КЛЕММНОЙ

КОЛОДКЕ

ЭЛЕКТРОПИТАНИЯ

•

Обесточить

котел

при

помощи

двухполюсного

выключателя

.

•

Снять

крышку

,

потянув

ее

вверх

.

•

Открыть

переднюю

дверцу

,

потянув

ее

за

верхние

углы

.

•

Отвинтить

два

крепежных

винта

панели

управления

.

•

Наклонить

панель

управления

вперед

.

•

Отвинтить

винты

и

получить

доступ

к

клеммной

электрической

колодке

.

•

В

клеммной

колодке

имеется

также

плавкий

предохранитель

быстрого

срабатывания

на

 2

А

 (

рис

. 5).

(L)  =

фаза

,

коричневый

(

Т

)  =

нейтраль

,

голубой

  =

земля

,

желто

-

зеленый

(1) (2) =

контакты

для

присоединения

комнатного

термостата

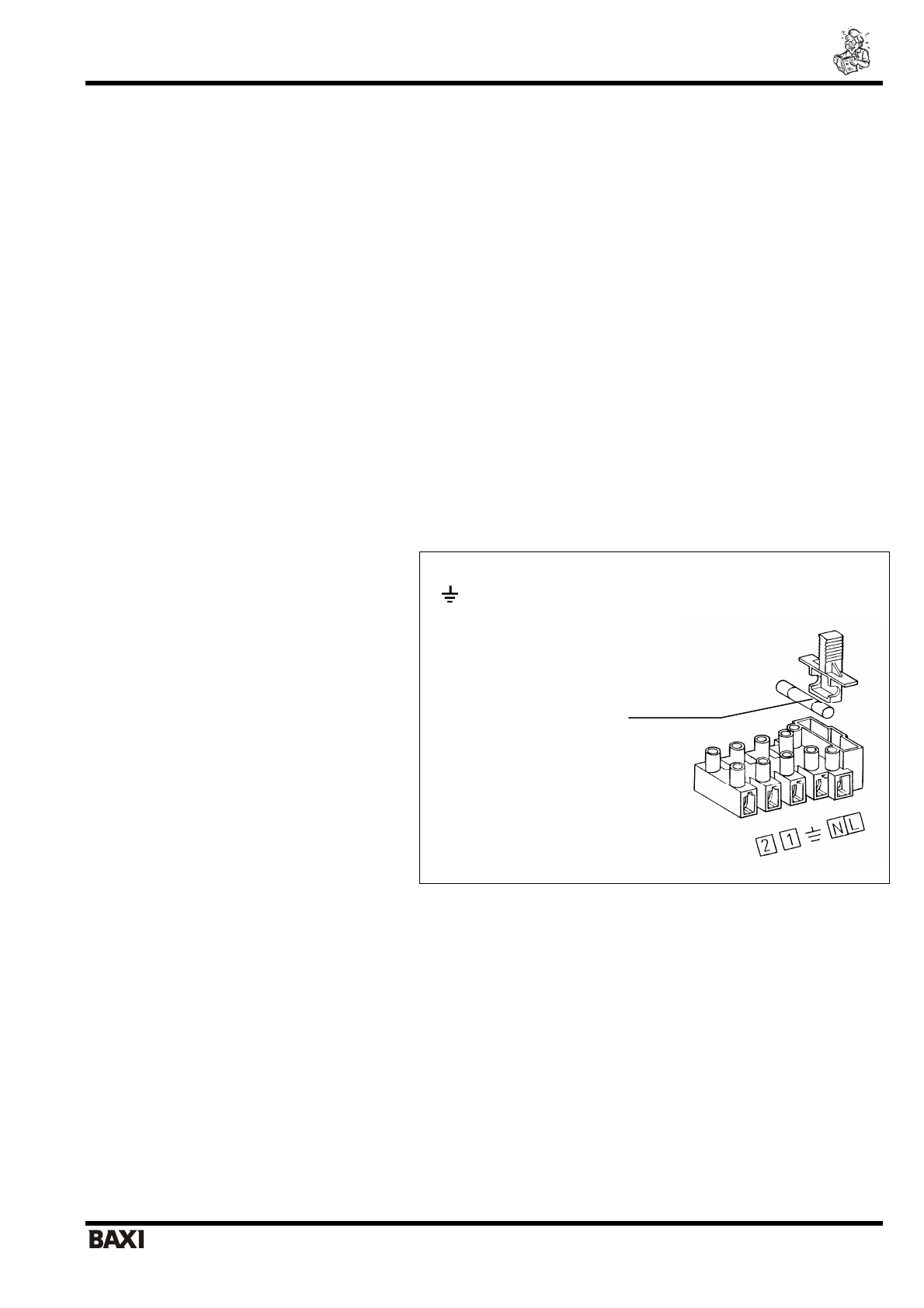

Рис

. 5:

Клеммная

колодка

электропитания

плавкий

предохранитель
