SLIM i – iN
руководство
для
технического
персонала
27
газовые
напольные
котлы
14.
Настройки
давления
газа
и
перевод
котла
на
другой
тип
газа
14.1.
ПРОВЕРКА
ВХОДНОГО
ДИНАМИЧЕСКОГО
ДАВЛЕНИЯ
ГАЗА
.
•
Открутить винт на штуцере 2 (рис. 18) и присоединить к штуцеру 2 манометр.
•
Открыть газовый кран и установить переключатель режимов (позиция 1, рис.1) в положение «зима»
и
подождать до включения котла.
•
Проверить динамическое входное давление газа (штуцер 2, рис.18). Номинальные давления: 20 мбар для
природного газа, 30 мбар для бутана, 37 мбар для пропана.
•
Выключить котел и закрыть газовый кран.
•
Отсоединить манометр и закрутить винт на штуцере 2.

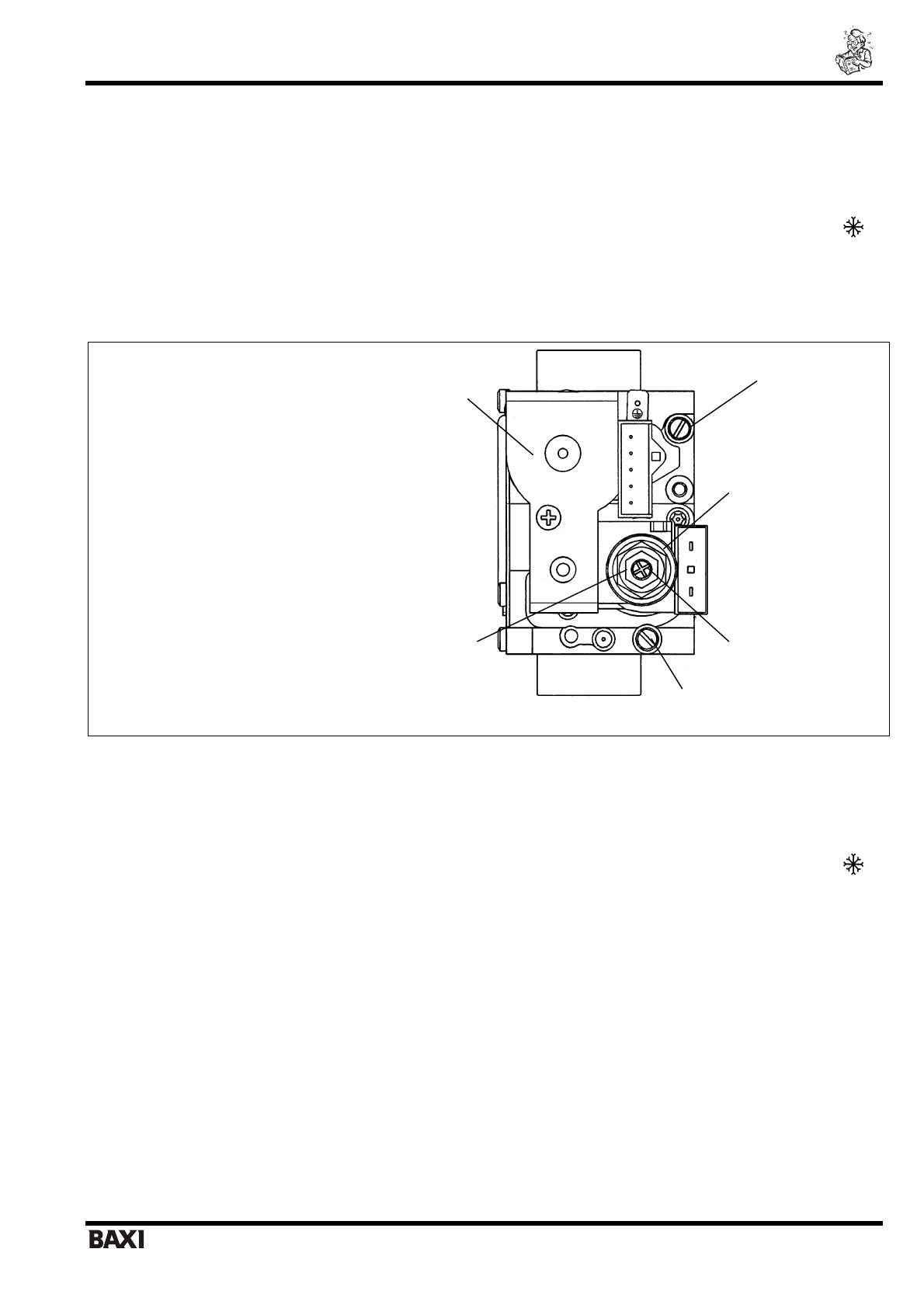

Клапан
SIT SIGMA 845
1 -
штуцер
газового
клапана
для
измерения
давления
на
горелке
2 -
штуцер
газового
клапана
для
измерения
входного
давления
3 -
электрический
клапан
4 -
модулятор
с
устройством
регулирования
максимального
и
минимального
давления
Рис
. 18:
Клапан
SIT SIGMA 845
14.2.
НАСТРОЙКА
МАКСИМАЛЬНОГО
И
МИНИМАЛЬНОГО
ДАВЛЕНИЯ
НА
ГОРЕЛКЕ
ПРИ
ПОМОЩИ
РЕГУЛЯТОРА
ДАВЛЕНИЯ
Настройка
максимального
давления
•
Открутить винт на штуцере 1 (рис. 18) и присоединить к штуцеру 1 манометр.
•
Открыть газовый кран и установить переключатель режимов (позиция 1, рис.1) в положение «зима»
и
подождать до включения котла. Убедиться, что котел работает на максимальной мощности.
•
Проверить давление газа на горелке согласно таблице 3 для соответствующей модели котла и соответствующего
типа газа. При необходимости снять крышку модулятора и поворачивать латунное кольцо (позиция 4, рис.18) до
достижения давления, указанного в таблице 3 для соответствующей модели котла и соответствующего типа газа.
Настройка
минимального
давления
•
Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление
газа на горелке согласно таблице 3 для соответствующей модели котла и соответствующего типа газа. При
необходимости и поворачивать отверткой красный винт до достижения давления, указанного в таблице 3 для
соответствующей модели котла и соответствующего типа газа.
•
Присоединить на место провод питания модулятора и установить на место крышку модулятора.
•
Выключить котел и закрыть газовый кран.
•
Отсоединить манометр и закрутить винт на штуцере 1.
2
3
4
1
регулятор
минимального
давления
регулятор
максимального
давления
